看图学习本田锋范/飞度发动机拆装及维修
来源:本站整理  作者:佚名  2013-08-26 05:39:46

第二篇 2009款CITY锋范/2009款飞度拆装与维修( i-DSI结构代表发动机型号-L 13Z1)
2.1发动机机械系统
2.1.1发动机汽缸盖
(1)发动机压缩压力检查

    注意:检查后,必须重新设置发动机控制单元(ECM)/动力系统控制单元沪CM),否则ECM/PCM将继续停止喷油器工作。使用本田诊断系统归DS),选择ECM/PCM重置。

    ①将发动机暖机到正常工作温度(冷却风扇运行)。
    ②将点火开关转至LOCK (0)位置。
    ③将本田诊断系统(HDS)连接到数据插接器(DLC)上。
    ④将点火开关转至ON(II)位置。
    ⑤确保HDS与车辆和ECM/ PCM通信。如果不能进行通信,对DLC电路进行故障排除。
    ⑥在HDS上选择PGM-Fl, INSPEC-TION(检查),然后选择ALLINJECTORSSTOP(所有喷油器停止工作)。
    ⑦拆下四个点火线圈。
    ⑧拆下四个火花塞。

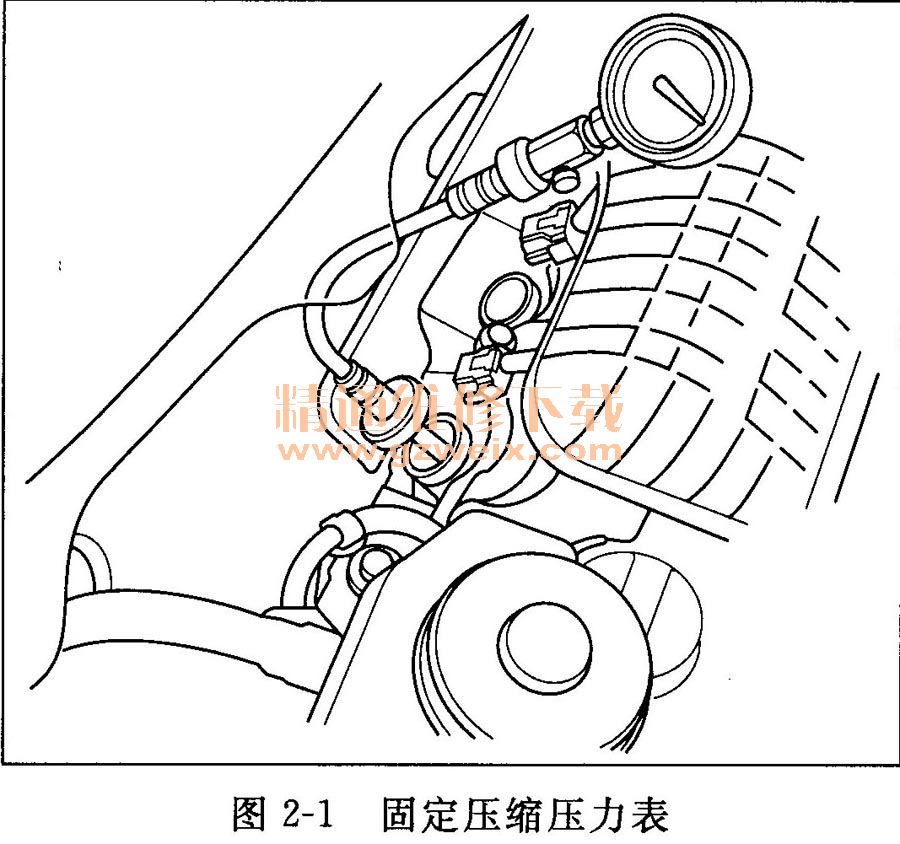

    ⑨将压缩压力表固定到火花塞孔上(见图2-1)。

    ⑩完全打开节气门,然后用启动机电机启动发动机并测量压缩压力。
    压缩压力:980kPa以上
    11测量其余汽缸的压缩压力。
    最大偏差:200kPa以内
    12如果压缩压力不在规定值内,则检查以下项目,然后重新测量压缩压力。
    ·气门和气门座损坏或磨损。
    ·汽缸盖衬垫损坏。
      ·活塞环损坏或磨损。
      ·活塞和汽缸孔损坏或磨损。
    13选择ECM/PCM重置以取消HDS上的ALL INJECTORS STOP(所有喷油器停止工作)功能。
    (2) 测试VTEC摇臂
    ①启动发动机并使其运转5min,然后将点火开关转至LOCK (0)位置。
    ②拆下缸盖罩。

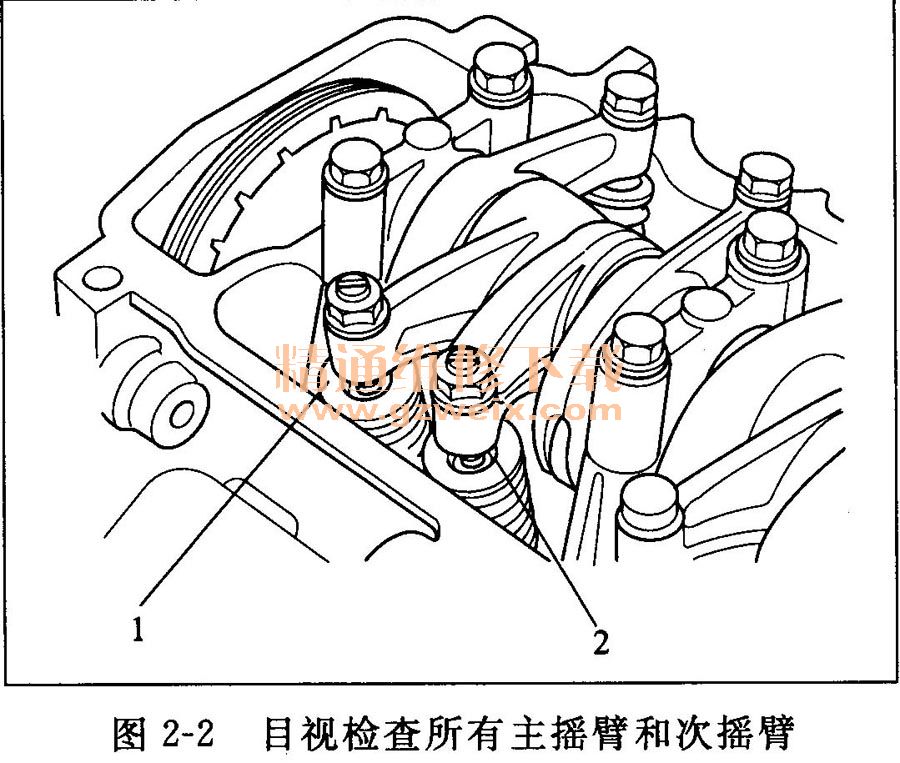

    ③顺时针转动曲轴,目视检查所有主摇臂1和次摇臂2是否自由移动(见图2-2)。

    ·如果主摇臂和次摇臂一起移动,则将主摇臂和次摇臂作为一个总成拆下,检查并确认主、次摇臂中的活塞能平稳地移动。如果有任何摇臂需要更换,则将主摇臂和次摇臂作为一个总成进行更换,然后重新测试。
    ·如果所有主摇臂和次摇臂可自由移动,转至步骤④。
    ④检查并确认车间空气压缩机压力表上的空气压力读数大于400kPa。
    ⑤检查气门间隙。

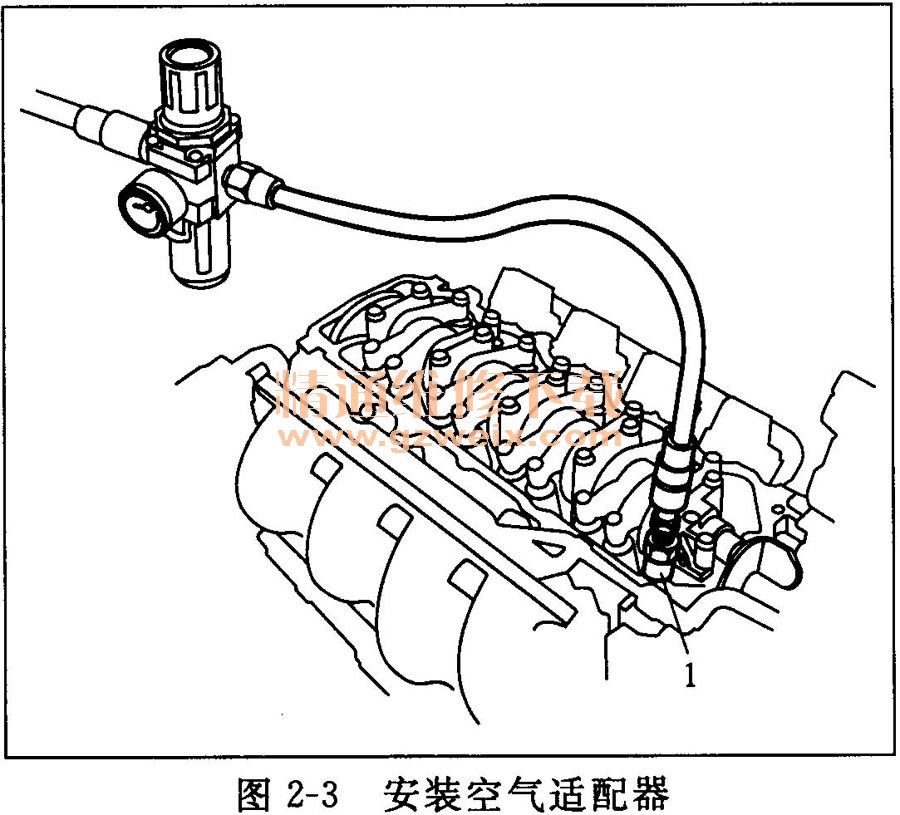

    ⑥将空气适配器1安装到检查孔上,然后连接气门检查组件(见图2-3)。

    ⑦松开调节器上的阀门,并施加规定的空气压力。
    规定的空气压力:340kPa
    ⑧在施加规定的空气压力时,顺时针转动曲轴,目视检查并确认所有主摇臂和次摇臂是否一起移动。
    如果主摇臂和次摇臂一起移动且互不干涉,将主摇臂和次摇臂作为一个总成拆下,检查并确认主、次摇臂中的活塞能平稳地移动。如果有任何摇臂需要更换,则将主摇臂和次摇臂作为一个总成更换,然后进行测试。
    ⑨拆下空气供应器和VTEC适配器。
    ⑩安装缸盖罩。
    (3)调整气门间隙
注意:仅在汽缸盖温度低于38℃时调整气门。

    ①拆下缸盖罩。
    ②使1号活塞在上止点(TDC)位置。凸轮轴链轮上的“UP”标记1应在顶部,并且凸轮轴链轮上的TDC凹槽2应与汽缸盖的顶部边缘对准(见图2-4)。

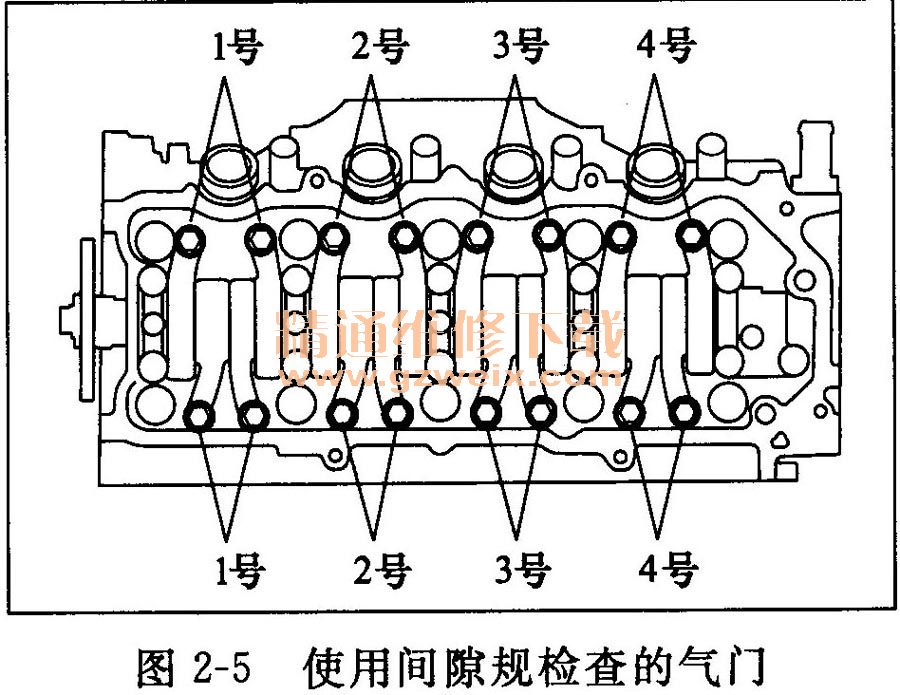

    ③对于进行检查的气门,选择厚度合适的间隙规(见图2-5)。

    气门间隙
    进气:0. 15~0. 19mm
    排气:0. 26~0. 30mm

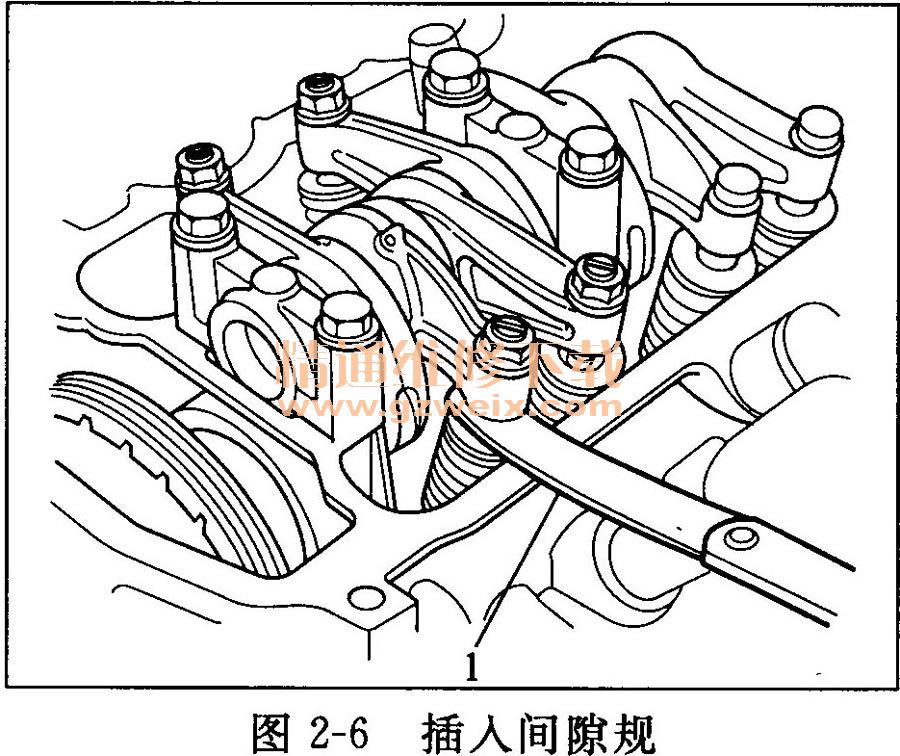

    ④将间隙规1插入调节螺钉与1号汽缸上的气门挺杆端部之间,并前后滑动;应该感觉到轻微地拖滞(见图2-6)。

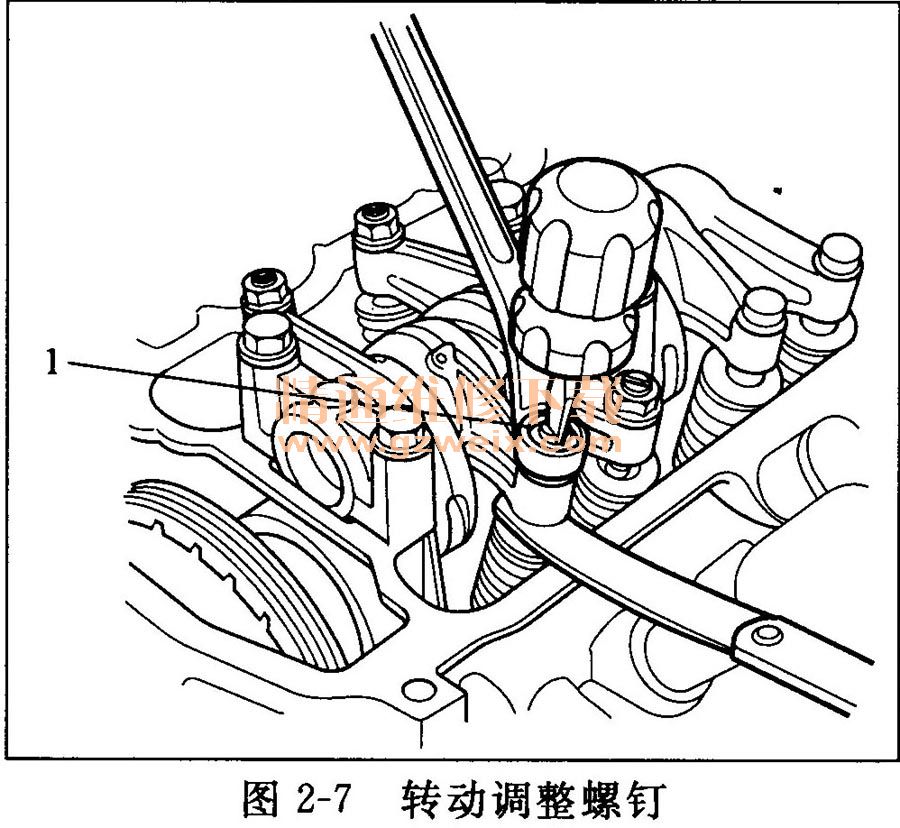

    ⑤如果感觉到拖滞太大或太小,则松开锁紧螺母并转动调整螺钉1,直到间隙规的拖滞合适(见图2-7)。

    ⑥紧固锁紧螺母并重新检查间隙。如有必要,重复调整。
    ⑦紧固锁紧螺母至规定扭矩,并重新检查气门间隙。如有必要,重复调整。
    规定扭矩(7 X 0. 75mm ):
    14N .m(1. 4kgf·m,10lbf·ft)
    在螺母的螺纹上涂抹新的发动机机油。

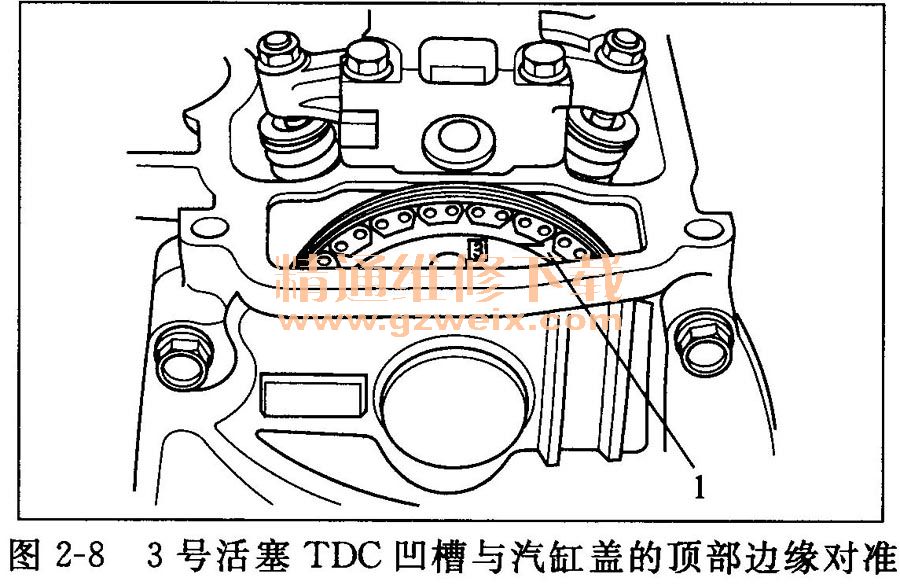

    ⑧顺时针旋转曲轴。将凸轮轴链轮上的3号活塞TDC凹槽1与汽缸盖的顶部边缘对准(见图2-8)。

    ⑨如有必要,检查并调整3号汽缸上的气门间隙。

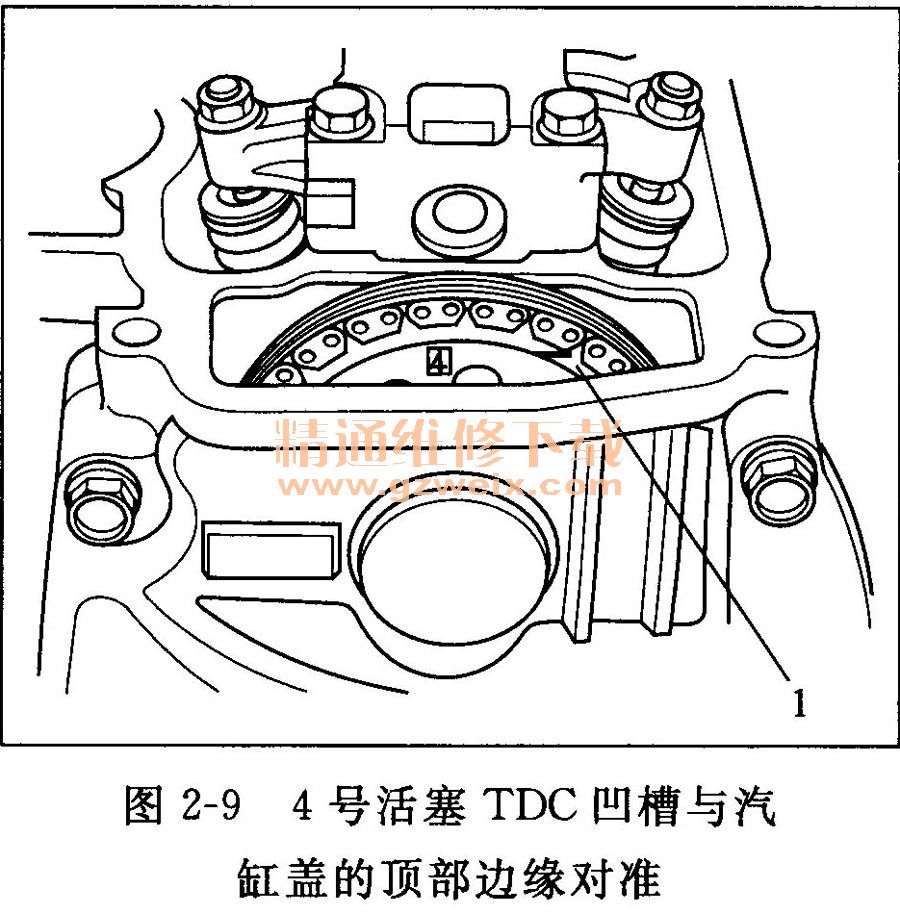

    ⑩顺时针旋转曲轴。将凸轮轴链轮上的4号活塞TDC凹槽1与汽缸盖的顶部边缘对准(见图2-9)。

    11如有必要,检查并调整4号汽缸上的气门间隙。
    12顺时针旋转曲轴。将凸轮轴链轮上的2号活塞TDC凹槽1与汽缸盖的顶部边缘对准(见图2-10)。

    13如有必要,检查并调整2号汽缸上的气门间隙。
    14安装缸盖罩。
    (4)拆装曲轴皮带轮
    拆卸
    ①拆下传动皮带。

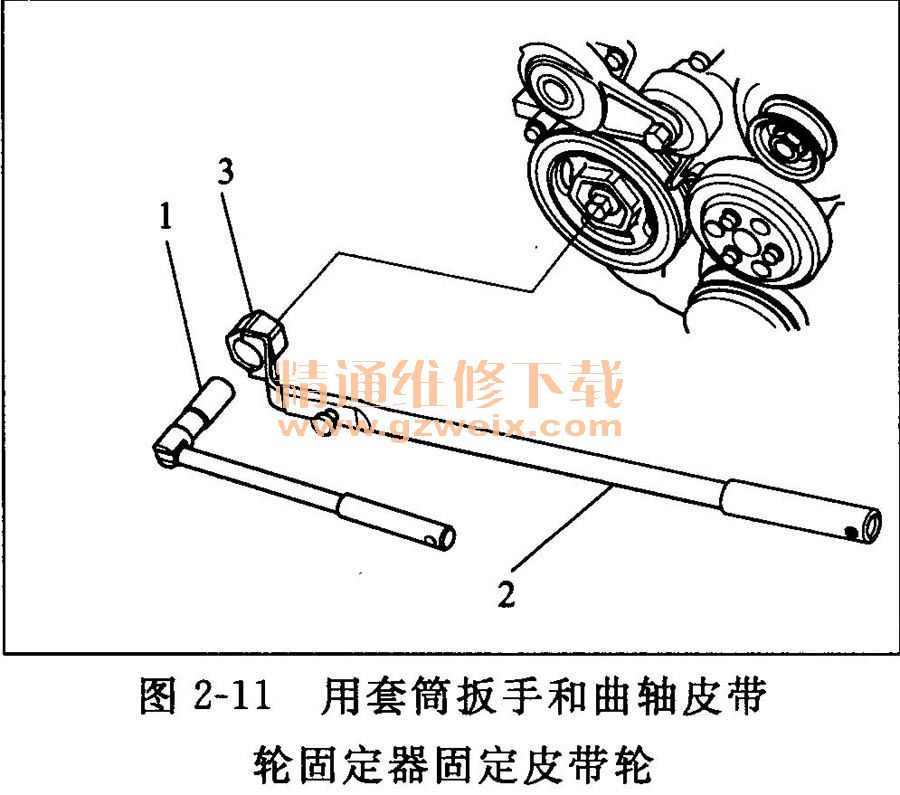

    ②用套筒扳手1和曲轴皮带轮固定器2固定皮带轮(见图2-11)。

    ③用一个19X90L气门导管铰刀3和分段杆式组合工具拆下螺栓,然后拆下曲轴皮带轮。
    安装

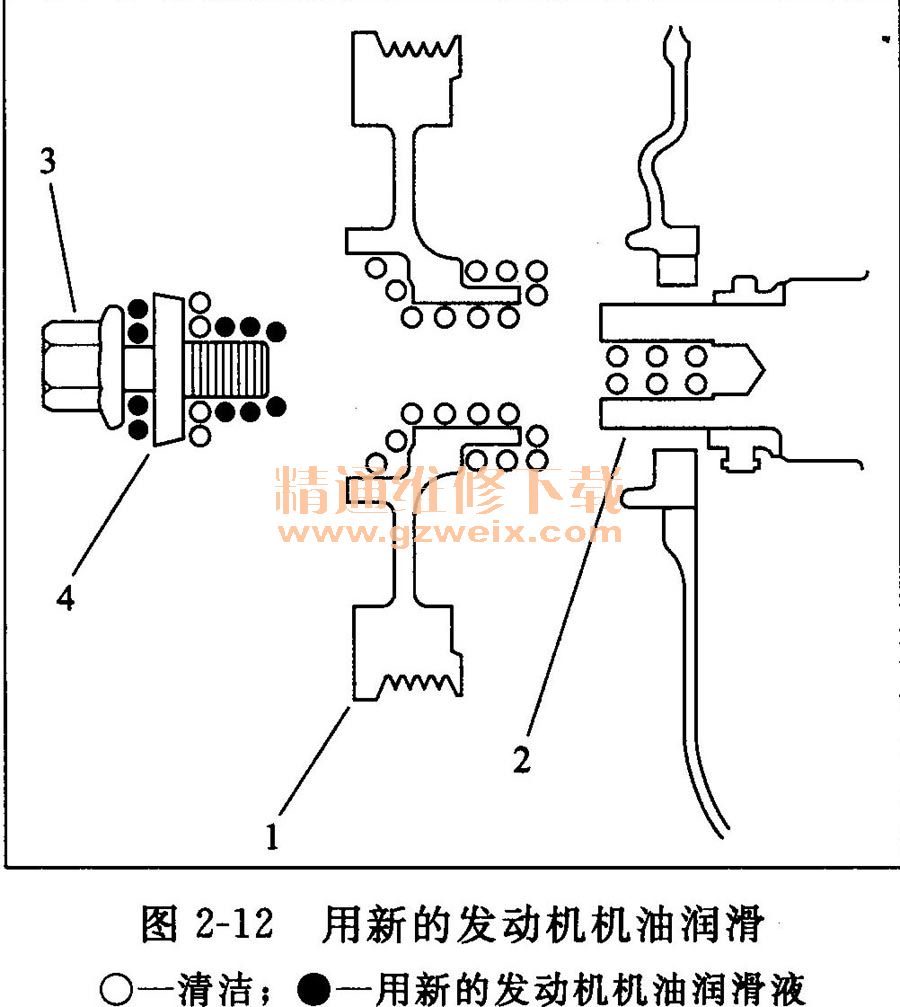

    ①清洁曲轴皮带轮1、曲轴2,螺栓3和垫圈4(见图2-12)。用新的发动机机油润滑。

    ②安装曲轴皮带轮。
    ③紧固曲轴皮带轮螺栓。切勿使用冲击扳手。
    ·用套筒扳手1和曲轴皮带轮固定器2固定皮带轮,然后用扭矩扳手和19X90L气门导管铰刀3将螺栓紧固至37N·m。如果皮带轮螺栓或曲轴是新的,将螺栓紧固至177Nm,然后拆下螺栓并将其紧固至37N·m。

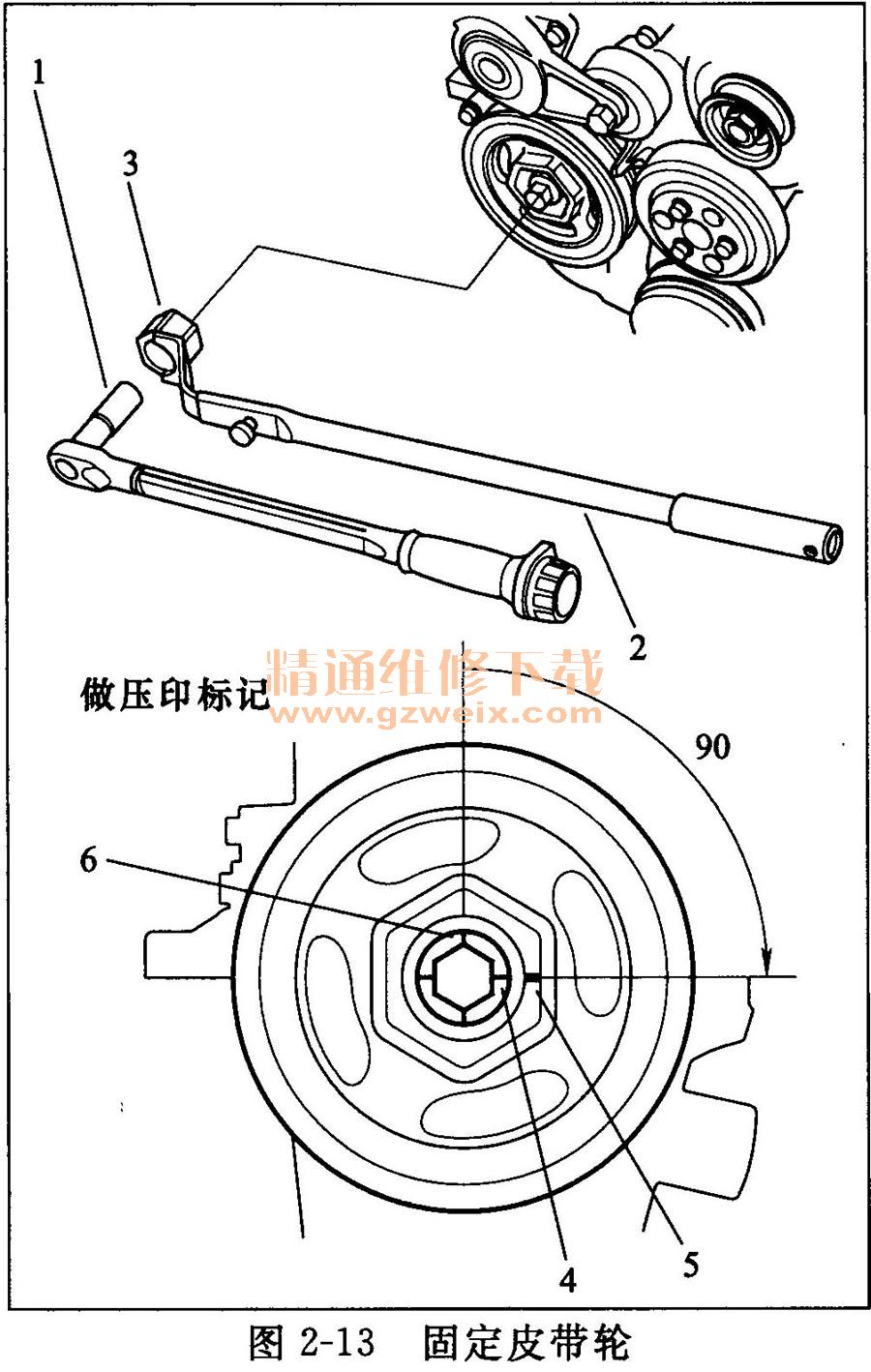

    ·如图2-13所示,在螺栓凸缘和曲轴皮带轮5上做压印标记4,然后再次紧固螺栓90°(螺栓头上的标记应与螺栓凸缘上下一个压印标记6对齐)。

    ④安装传动皮带。
