（10）拆装凸轮轴链轮
    拆卸
注意：使凸轮链条远离磁场。
    ①拆下缸盖罩。
    ②跨过凸轮轴链轮和凸轮链条做一个参考标记1（见图2-62）。

    ③通过汽缸盖内的回油孔将新的发动机机油涂抹到凸轮轴链条张紧器滑块的滑动表面（见图2-63）。

    ④拆下汽缸盖螺塞（见图2-64）。

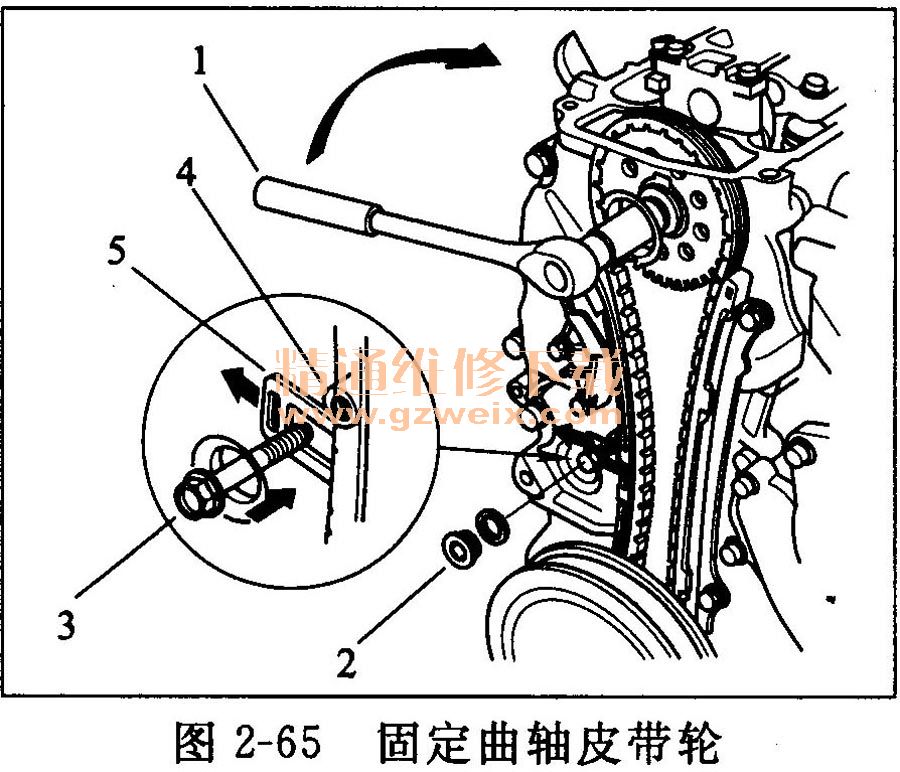

    ⑤固定曲轴皮带轮并将套筒扳手1放在凸轮轴链轮螺栓上（见图2-65）。

    ⑥拆下保养螺栓2，顺时针转动凸轮轴以压紧凸轮链条张紧器，然后通过保养孔和凸轮链条张紧器5将6 X1.0mm螺栓3装入发动机缸体内的螺栓孔4。
   注意：转动凸轮轴时，转动扭矩应不超过56N·m。不要逆时针转动凸轮轴。

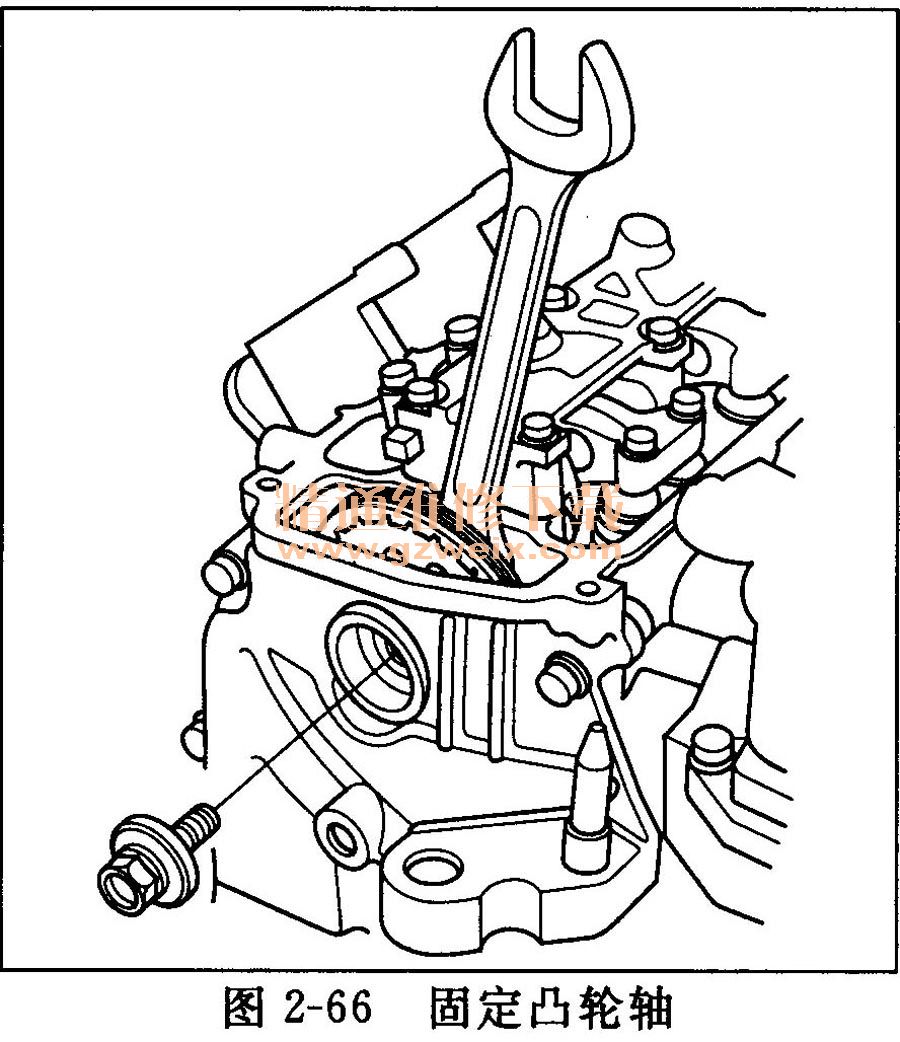

    ⑦用27mm开口扳手固定凸轮轴，然后拆下凸轮轴链轮（见图2-66）。

注意：用拉线吊住凸轮链条。
    安装
    ①对准参考标记1将凸轮链条安装至凸轮轴链轮，然后将凸轮轴链轮安装至凸轮轴（见图2-67）。

    ②用27mm开口扳手固定凸轮轴，然后紧固螺栓（见图2-68）。

规定扭矩：56N·m

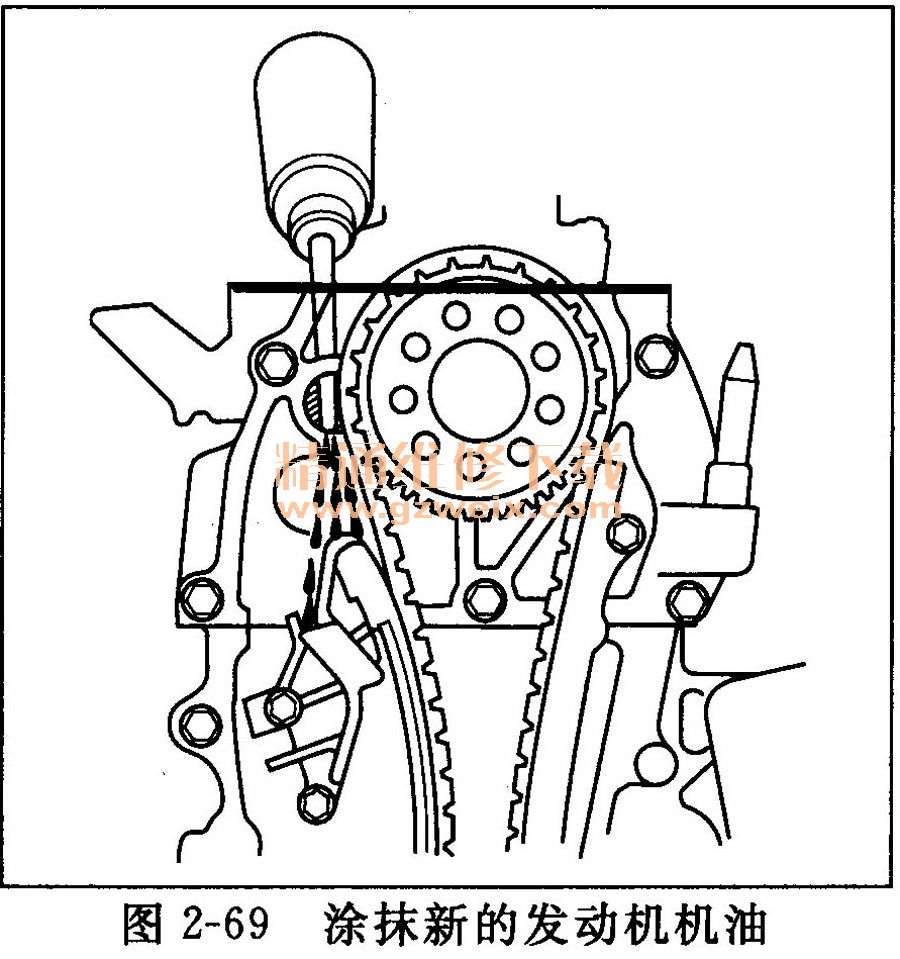

    ③通过汽缸盖内的回油孔将新的发动机机油涂抹到凸轮轴链条张紧器滑块的滑动表面（见图2-69）。

    ④固定曲轴皮带轮并将套筒扳手1放在凸轮轴链轮螺栓上（见图2-70）。

    ⑤顺时针转动凸轮轴以压紧凸轮链条张紧器，然后拆下6 X 1. 0mm螺栓2。
    ⑥用新垫圈3安装保养螺栓4。

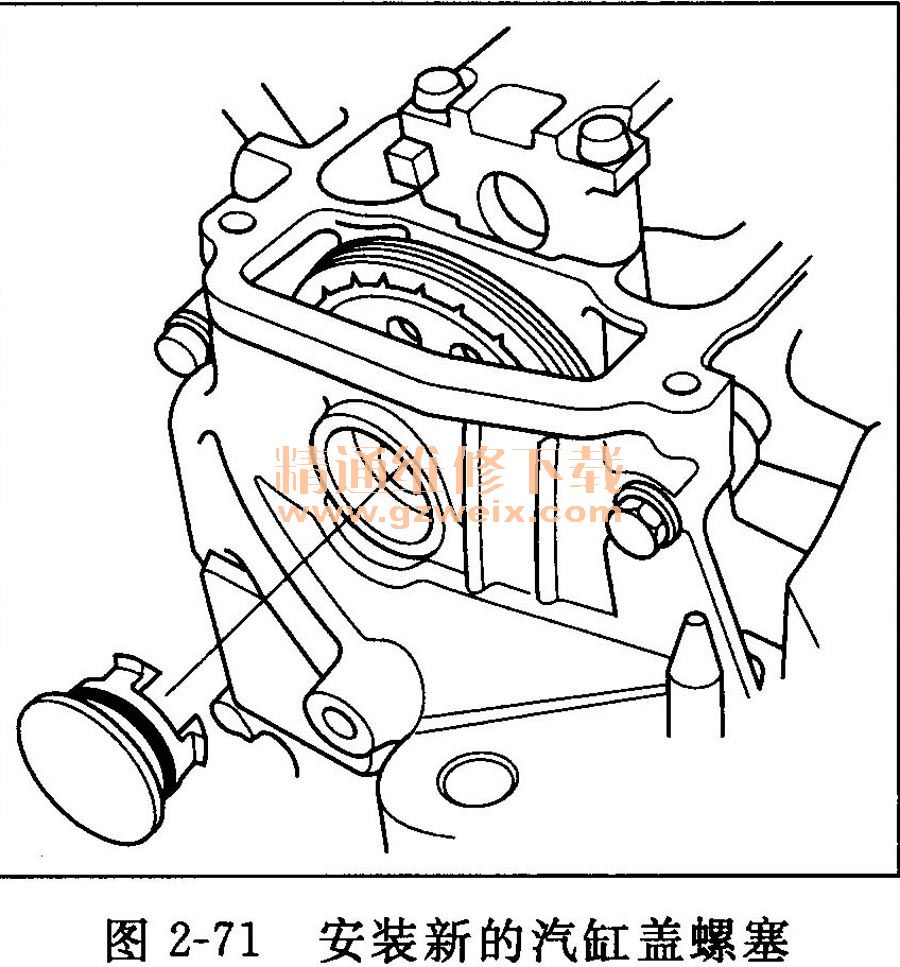

    ⑦安装新的汽缸盖螺塞（见图2-71）。

    ⑧安装缸盖罩。
    （11）检查汽缸盖翘曲度
    ①拆下汽缸盖。
    ②检查凸轮轴。
    ③检查汽缸盖是否翘曲（见图2-72）。沿着边缘测量，以三个方向穿过中心。

    翘曲度
    标准（新）：0. 07mm
    维修极限：0. 08mm
    如果翘曲度小于0. 08mm，则不需要重新修整汽缸盖。
    如果翘曲度在0. 08mm和0. 2mm之间，重新修整汽缸盖。
最大重新修整极限在120mm高时
为0.2mm。
汽缸盖高度
标准（新）：119. 9～120. 1mm
（12）拆卸摇臂总成
①拆下缸盖罩。
②松开摇臂调整螺钉1（见图2-73）。

③按以下顺序一次旋开摇臂轴安装螺栓（见图2-74）。

注意：用橡胶箍带捆扎进气摇臂，以将其整套存放。
④拆下摇臂轴安装螺栓，然后拆下摇臂
总成（见图2-75）。

（13）拆解／重新组装摇臂和摇臂轴

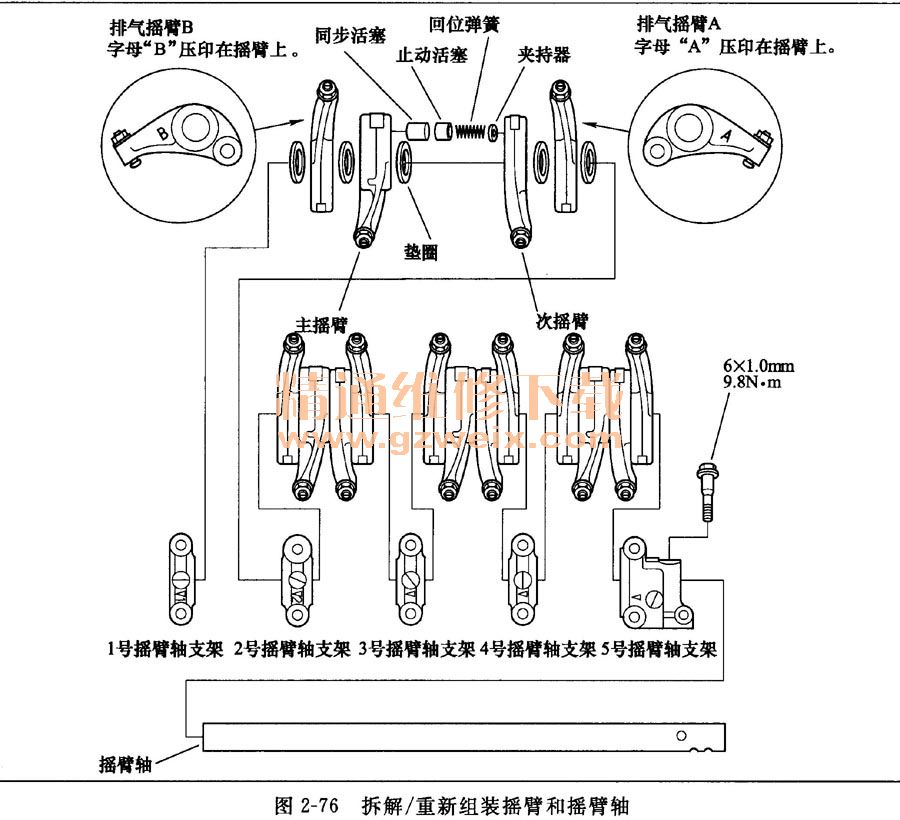

参见图2-76 。

L13Z1发动机
