四、检查冷却系统压力
检查冷却系统的渗漏和散热器盖内限压阀的功能,可用专用工具检查仪测试。
(1)检查冷却系的渗漏将检查仪装在散热器上,用检查仪的手动泵使压力达到0. 1MPa,如果压力下降,即表明冷却系统有渗漏故障。找出渗漏处,排除故障。

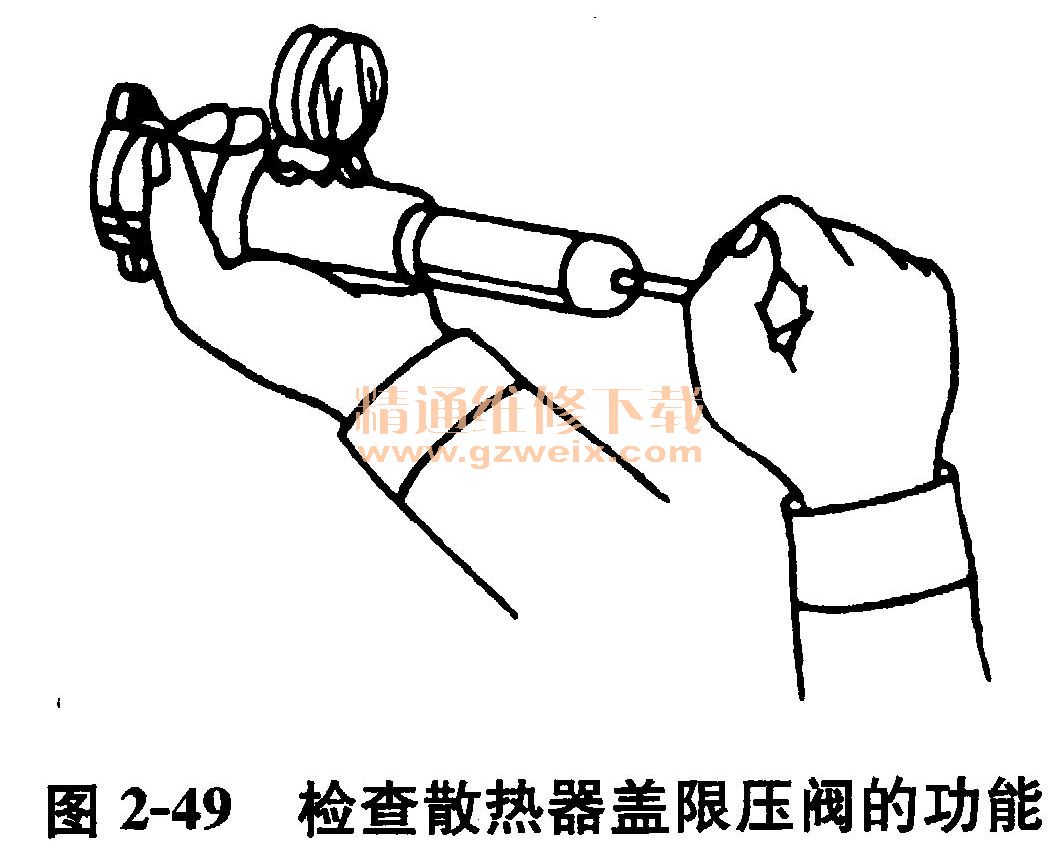

(2)检查散热器盖限压阀的功能将散热器盖套上检查仪,如图2-49所示,用手动泵使压力上升,在0. 12~0. 15MPa的压力时,限压阀必须打开。
五、节温器和风扇热敏开关的检查

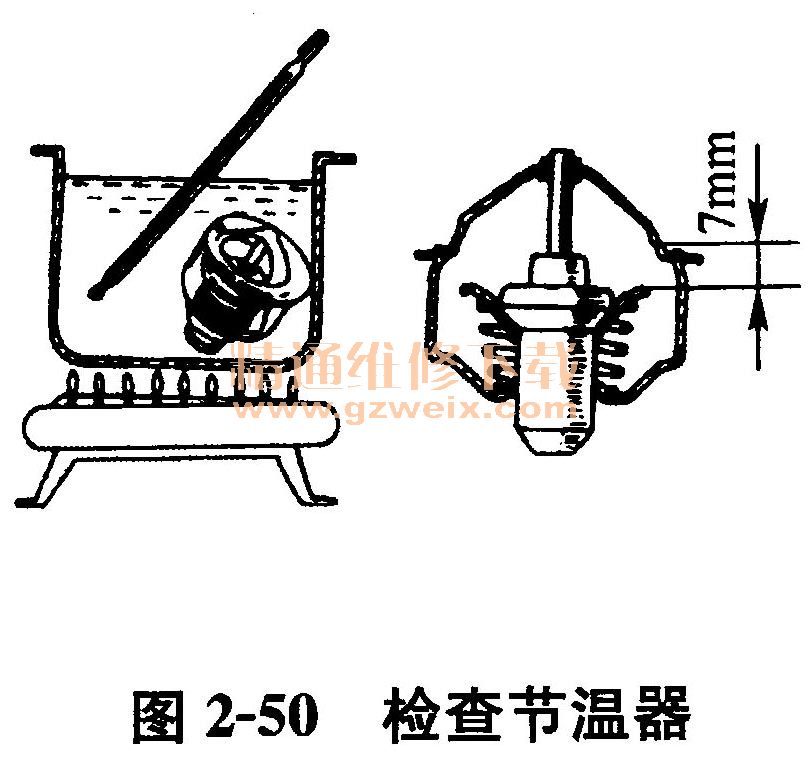

(1)节温器的检查节温器为蜡式节温器,如图2-50所示。检查节温器的功能时,可将节温器置于热水中,观察温度变化时节温器的动作。当水温为(87±2)℃时,节温器应开始打开;水温达(102±3)℃时,节温器阀门升程应不小于7mm。
(2)电动冷却风扇及热敏开关的检查电动冷却风扇是由冷却液温度作用的热敏开关控制的。风扇1档,转速为1600r/min,工作温度为93℃~98℃,关闭温度为88℃~93℃;风扇2档(快速),转速为2400r/min,工作温度105℃,关闭温度为93℃~98℃。
冷却液温度高于98℃时风扇不转,应先检查熔丝是否熔断。如果熔丝良好,再拔下热敏开关插头,将两插片直接接通。此时若风扇仍不转,表明电动冷却风扇损坏,应予更换;若两插片接通后风扇转动,表明热敏开关损坏,应更换热敏开关(热敏开关应以25N·m的力矩拧紧)。
热敏开关也可用万用表检查,如图2-51所示。将热敏开关拆下并放入水中,然后逐渐加热并用万用表电阻挡测量热敏开关接线端与外壳间的电阻。当水温达对93℃~98℃时,万用表指针应指示热敏开关导通;当水温下降至88℃~93℃时,万用表指示热敏开关断开(电阻为无穷大)。否则表明热敏开关损坏,应更换新件。
