三、驻车制动器的调整
    驻车制动装置主要由驻车制动杆、驻车制动器操作拉杆、制动拉索及后轮制动器中的驻车制动拉杆等组成，如图6-17所示，它作用于后轮，主要是在坡路或平路上停车时使用或在紧迫情况下作紧急制动。

    驻车制动器的调整方法如下：
    ①松开驻车制动操纵杆。
    ②用力踩一下制动踏板。把驻车制动操纵杆拉紧2齿。

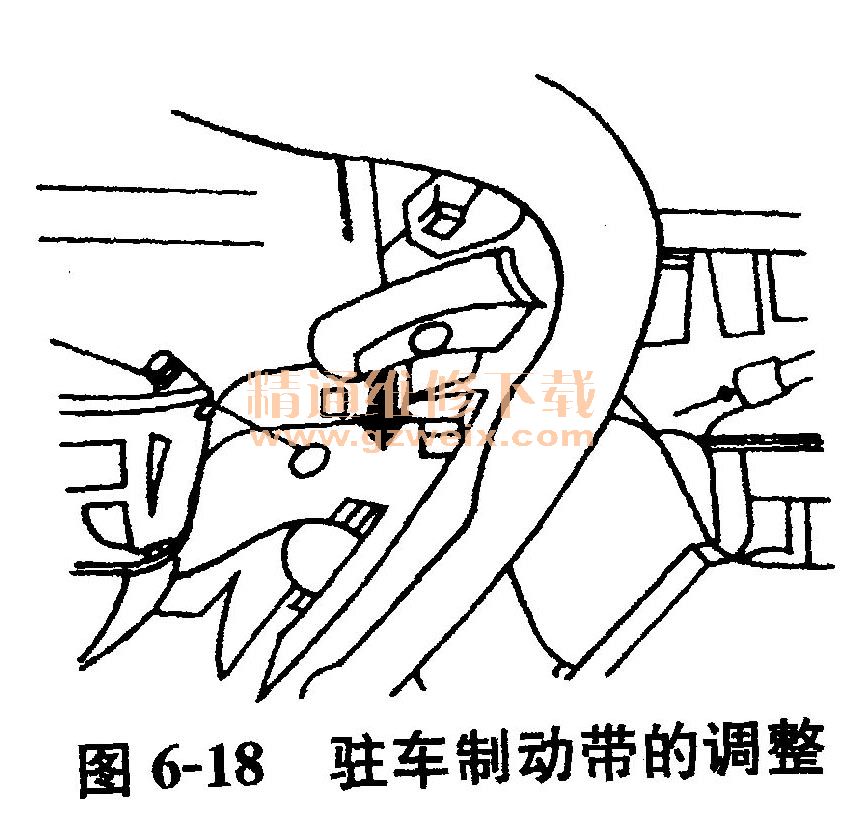

    ③旋紧图6-18箭头所示调整螺母，直到用手不能旋转两个被制动的后车轮为止。

    ④松开驻车制动操纵杆，两后车轮能旋转自如即为调整合适。

    四、制动器踏板的拆卸与调整

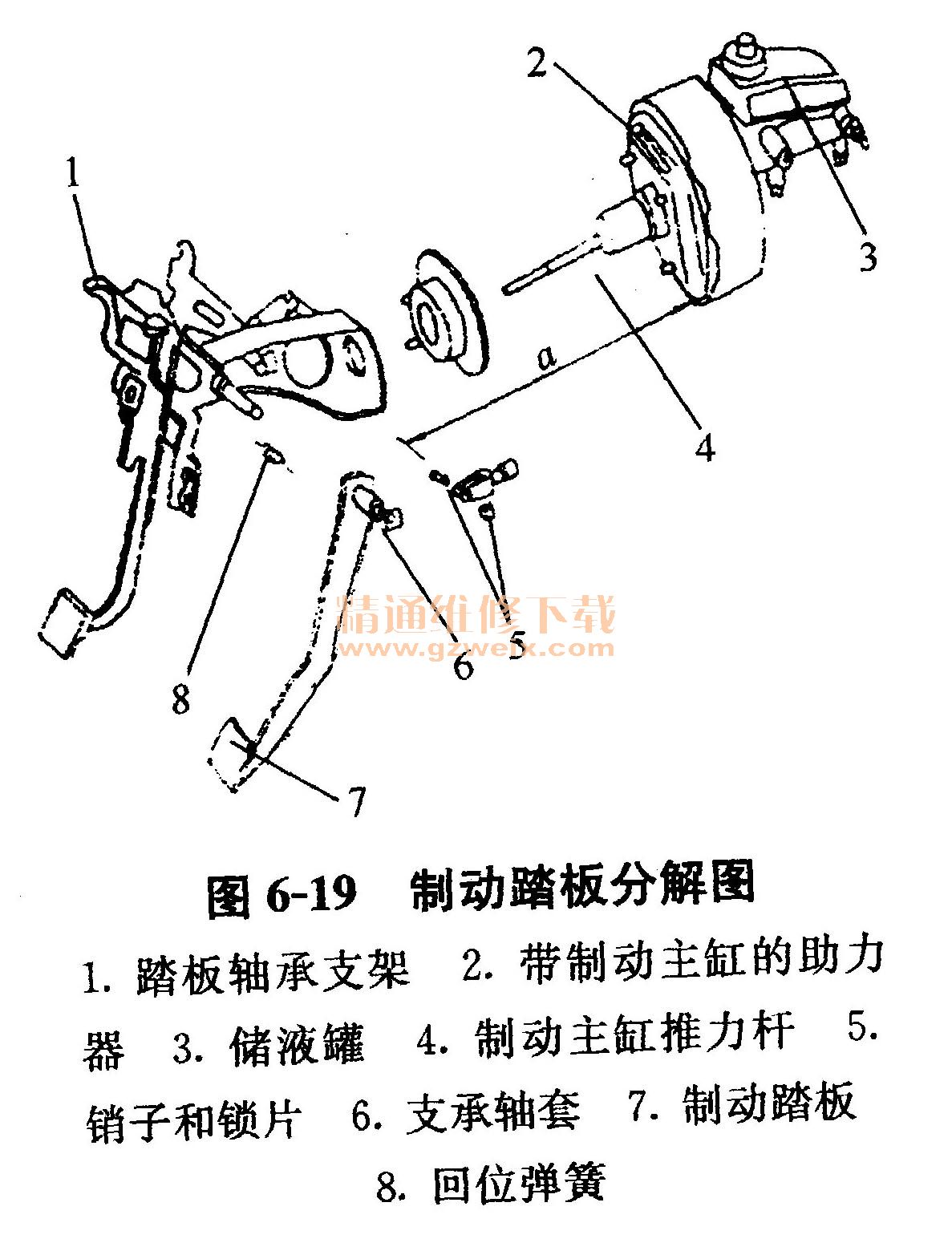

    制动踏板的分解如图6-19所示。

    1．制动踏板和制动助力器的拆卸
    ①用鲤鱼钳拆下回位弹簧。
    ②拆下锁片，取下制动踏板。必要时将制动踏板夹在台虎钳上，用冲子顶出支承套。
    ③拆下推力杆上的销子和锁片，拆下制动助力器推力杆上的叉头，使制动主缸助力器与制动踏板分离。
    ④松开踏板支承架上的紧固螺母，向下旋出支承架。
    2．制动踏板的调整
    ①制动踏板自由行程的调整。检查制动踏板自由行程时，用手轻轻压下踏板，直到手感明显变重时，测出这段行程量，其值应≯45mm。如果不符合规定，可松开制动主缸助力器上推力杆上的螺母，通过旋动叉头来调整推力杆长度，从而调整制动踏板自由行程，且保证踏板有效行程为135mm，总行程≮180mm。图6-20所示为制动踏板行程的调整，注意制动器踏板的行程大小应不受附加的地毯厚度影响。

    ②调整制动推力杆。如果更换新的制动主缸助力器总成，那么必须调整制动推力杆，旋动制动主缸助力器推力杆上的叉头，使叉头调整尺寸达到a = 220mm（见图6-19所示）。紧固防松螺母，再装上主缸的安装罩壳，螺母紧固力矩为20N·m。注意：所有的固定位置，在安装前都要涂上白色的固体润滑剂。

    五、制动主缸和真空助力器的拆装与检查

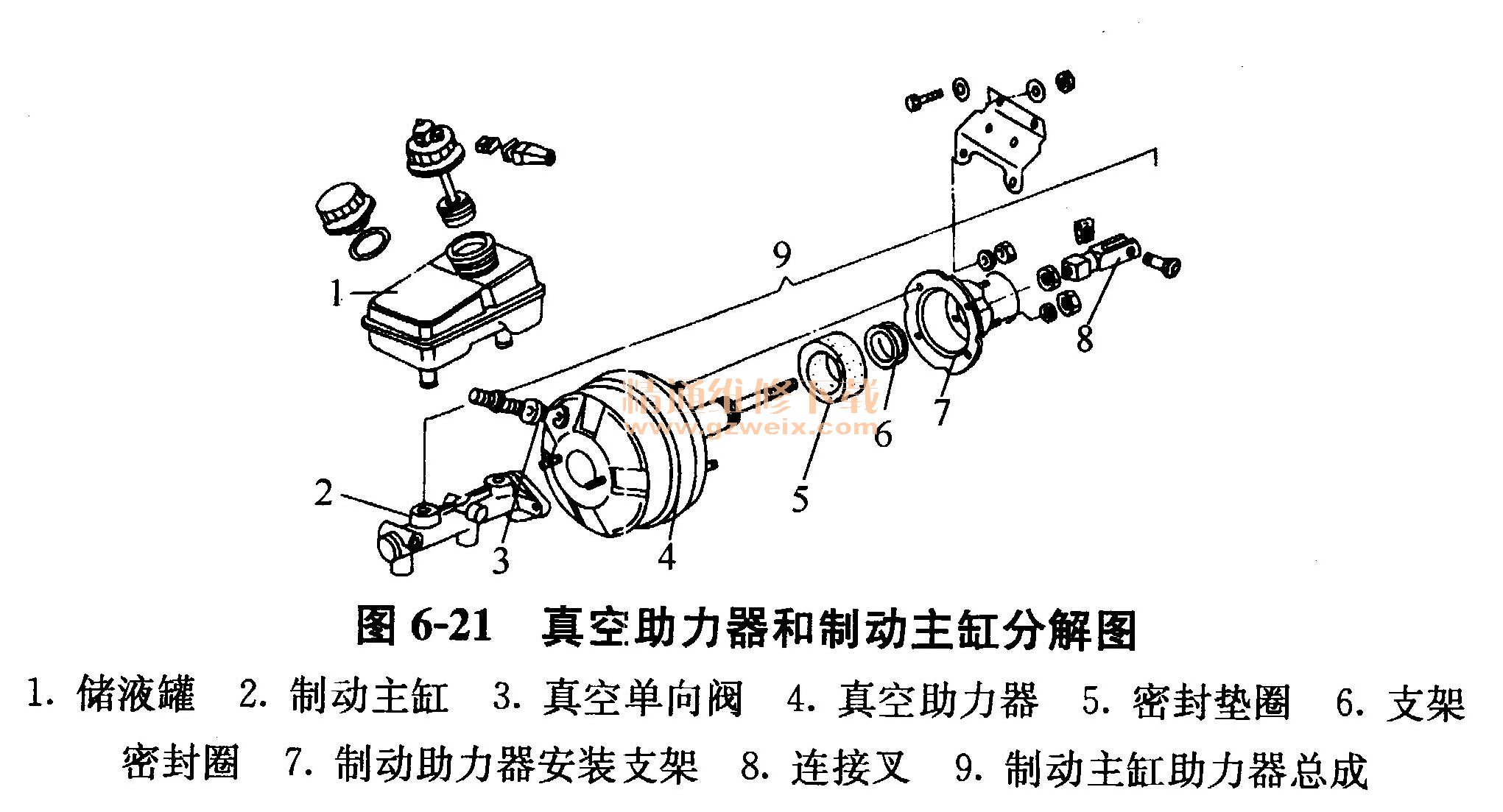

    制动主缸和真空助力器的结构和分解如图6-21所示。

    1．制动主缸和助力器的拆卸
    ①松开主缸安装罩壳在支架上的紧固螺母（拧紧力矩15N ．m）
    ②松开安装罩壳上的紧固螺母（拧紧力矩20N·m）。
    ③松开制动主缸与助力器连接的两只紧固螺母（拧紧力矩20N·m），使主缸和助力器分离。
    ④拧松真空橡胶管的卡箍和管接头，取下真空管。
    制动主缸不能再拆散，也就是说制动主缸不需要修理。制动主缸是由不同厂商供货的，并不受他们的制约而可以相互通用。
    2．制动助力器的检查
    ①发动机熄火后，用力踩动制动器踏板若干次，这样可消除助力器中残留的真空度。
    ②用适中的力踩动制动器踏板，使它停留在制动位置上一然后起动发动机，进气管中重新产生真空度，如果助力器性能良好，则制动踏板有下降趋势，表明助力器起作用。
    ③如果更换整个制动助力器总成，应将发动机上进气支管残留的真空度排空。
    3．助力器单向阀的检查
    助力器单向阀安装在真空软管内，单向阀失效将造成制动踏板沉重。其工作性能可用压缩空气进行检查，按阀体上的箭头方向压缩空气应能通过，反向时则不通。也可用嘴吸法检验其单向通过性。单向阀密封不良时，应更换新件。

    六、制动液的更换和制动系统放气
    1．制动液的更换
    更换制动液时，应使用车辆生产厂家规定的制动液。每隔2年应更换一次制动液，如果不到2年，但汽车行驶已超过5万km时，也应更换制动液。
    制动液有毒性和强腐蚀性，不可与油漆接触。制动液具有吸湿性，即它能吸收周围空气中的水分，因此要将它要存放在密封的容器里。
    制动液储液罐位于发动机罩内制动主缸上方，制动液罐表面刻有“Max”和“Min”的标记，应注意检查液面高度。正常工作时，液面应始终保持在“Max”和“Min”标记之间，汽车制动摩擦片磨损而自动调节，引起制动液面略有下降是完全正常的。若短时间内出现制动液面显著下降或低于“Min"标记，则可能是制动系统有渗漏故障，应立即检查，故障排除后方可使用。桑塔纳2000系列轿车配有制动液面过低报警信号灯，一旦储液罐内液面过低，自动报警，提醒驾驶人注意。
    2．制动系统放气

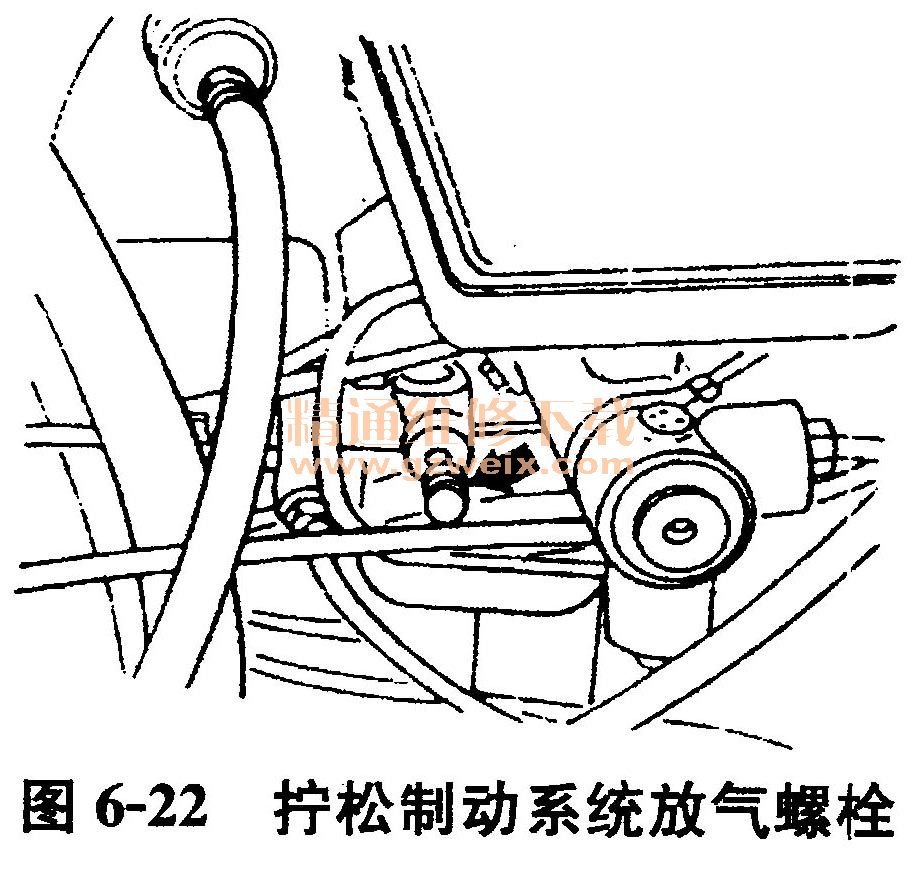

    制动系统放气时，应按规定顺序打开放气螺栓吐口图6-22所示），然后排出制动钳和车轮制动轮缸中的气体，用专用排液瓶盛放排出的制动液。

    制动系统放气顺序如下：右后车轮制动轮缸→左后车轮制动轮缸→右前制动钳→左前制动钳。

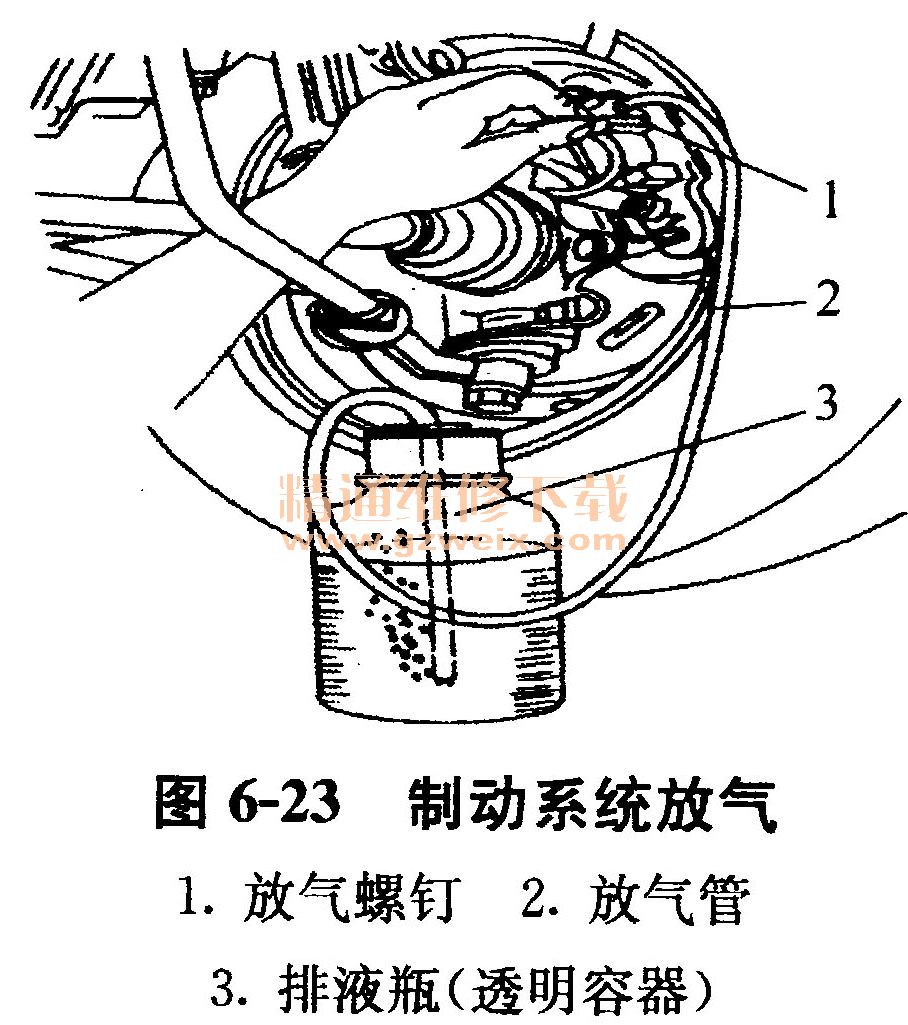

    ①将一根软管一端接到放气螺钉上，一头插入排液瓶，如图6-23所示。

    ②一人用力迅速踩下并缓慢放松制动踏板，如此反复数次后，
踩下制动踏板，并保持一定高度使之不动。
    ③另一人拧松放气螺钉，管路中空气随制动液顺着胶管排出制动系统，排出空气后再将放气螺钉拧紧。
    ④重复上述步骤多次，直至容器中制动液里无气泡为止。
    ⑤观察储液罐制动液面一高度，必要时添加制动液。
