三、离合器液压操纵系统的拆装与维护
    （1）离合器液压操纵系统的结构离合器液压操纵系统一般由离合器踏板、储液罐、进油软管、离合器主缸、离合器工作缸、油管总成、分离叉、分离轴承等组成，如图3-27所示。

    储液罐有两个出油孔，分别把制动液供给制动主缸和离合器主缸。

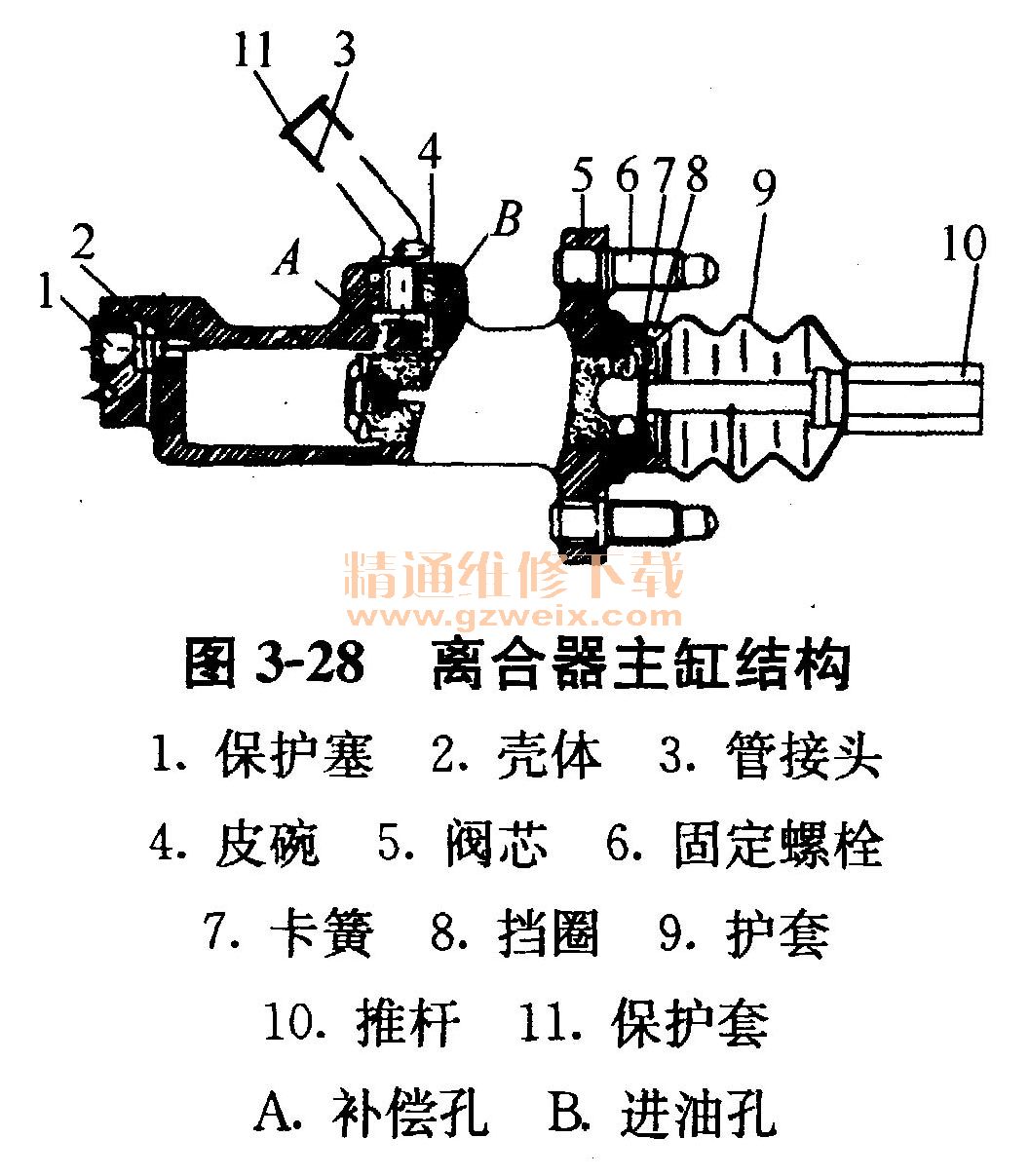

    离合器主缸的结构如图3-28所示，主缸体借补偿孔A、进油孔B通过进油软管与储液罐相通。主缸内装有活塞，活塞中部较细，且为“十”字形断面，使活塞右方的主缸内腔形成油室。活塞两端装有皮碗。活塞左端中部装有单向阀，经小孔与活塞右方主缸内腔的油室相通。当离合器踏板处于初始位置时，活塞左端皮碗位于补偿孔A与进油孔B之间，两孔均开放。

    离合器工作缸结构如图3-29所示，工作缸内装有活塞、皮碗、推杆等，缸体上还没有放气螺塞。当管路内有空气存在而影响操纵时，可拧出放气螺塞进行放气。工作缸活塞直径为22. 2mm，主缸活塞直径为19. 05mm，由于工作缸活塞直径略大于主缸活塞直径，故液压系统稍有增力作用，以补偿液流通道的压力损失。

    （2）离合器主缸的拆卸与分解
    ①取下离合器踏板与主缸推杆叉的连接销轴。
    ②从主缸上拧下进油管和出油管接头。
    ③拧下主缸固定螺栓，拉出主缸。
    在解体离合器主缸前，应排净主缸中的制动液。主缸分解过程是：取下防尘罩，用旋具或卡环钳拆下卡环，拉出主缸推杆、压盖和活塞。
    （3）离合器工作缸的拆卸与分解拧下工作缸进油管接头，再拆下工作缸固定螺栓，即可拉出工作缸。
    工作缸的分解过程是：拉出工作缸推杆，拆下防尘罩，然后用压缩空气将工作缸活塞从缸筒内压出来。
    （4）主缸、工作缸的检修主缸和工作缸是离合器液压操纵系统的主要部件，其工作性能的好坏直接影响离合器的工作性能。当出现缸筒内壁磨损超过0. 125mm，活塞与缸筒的间隙超过0. 20mm，皮圈老化及回位弹簧失效等情况时，应更换相应零件。
    （5）离合器主缸、工作缸的装配主缸和工作缸的装配，按拆卸与分解相反顺序进行，但装配时应注意以下事项：
    ①零件在装配前要用非腐蚀性液体清洗干净，并在活塞、皮碗、皮圈、缸套等零件上涂一层制动液。装合后推杆在缸筒内运动应灵活。在放松（不工作）位置时，主缸皮碗和活塞头部应位于进油孔和补偿孔之间，两孔都开放。工作缸上带有塑料支承环，安装时外表面要涂上一层薄薄的润滑油，工作缸推杆末端也要涂上润滑脂润滑。
    ②安装离合器工作缸时，需要用一个适应的杠杆克服弹簧的弹力，将其压向变速器壳相应的孔中后，方能将固定螺栓拧入。
    （6）离合器液压系统中空气的排出离合器液压操纵系统在经过检修之后，管路内可能进入空气，在添加制动液时也可能使液压系统中进入空气。空气进入后，由于缩短了主缸推杆行程即踏板工作行程，从而使离合器分离不彻底。因此，液压系统检修后或怀疑液压系统进入空气时，就要排除液压系统中的空气。排除方法如下：
    ①用千斤顶顶起汽车，然后用支架将汽车支住。将主缸储液罐中的制动液加至规定高度。
    ②在工作缸的放气阀上安装一软管，接到一个盛有制动液的容器内。
    ③排空气需要两个人配合工作，一人慢慢地踏离合器踏板数次，感到有阻力时踏住不动，另一人拧松放气阀直至制动液开始流出，然后再拧紧放气阀。
    ④连续按上述方法操作几次，直到流出的制动液中不见气泡为止。
    ⑤空气排除干净之后，需要再次检查及调整踏板自由行程。
