    第二节 正时带的拆装与调整
    一、正时齿带及V形带的拆卸

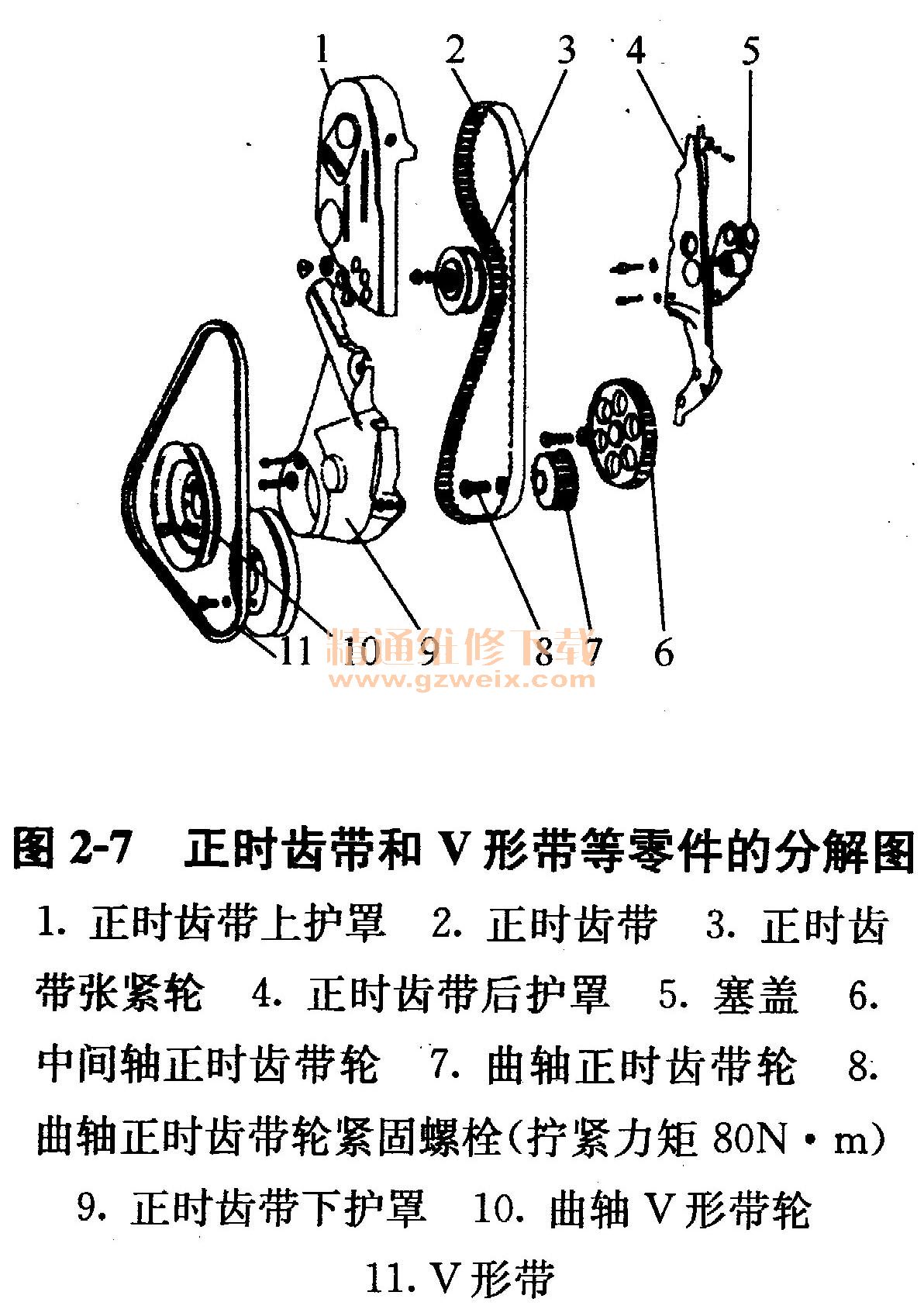

    正时齿带及V形带的拆卸如图2-7所示进行,具体步骤如下:

    ①旋松发电机支承臂的紧固螺栓,拆下发动机上的水泵V形带。
    ②拆下水泵V形带轮,拆下曲轴V形带轮。两种带轮的紧固螺栓的拧紧力矩为20N·m。
    ③拆下正时齿带上护罩,再拆下正时齿带下护罩。
    ④旋松正时齿带张紧轮紧固螺栓,转动张紧轮的偏心轴,使正时齿带松弛,取下正时齿带。
    ⑤拆下曲轴正时齿带轮,拆卞中间轴正时齿带轮。
    ⑥拆下正时齿带后护罩。

    二、正时齿带及V形带的安装与调整
    正时齿带及V形带安装可参照图2-8所示并按拆卸相反的步骤进行。但应注意以下几点:

    ①将正时齿带套在曲轴和中间轴正时齿带轮上。
    ②用一只螺栓固定曲轴V形带轮,注意V形带轮的定位。

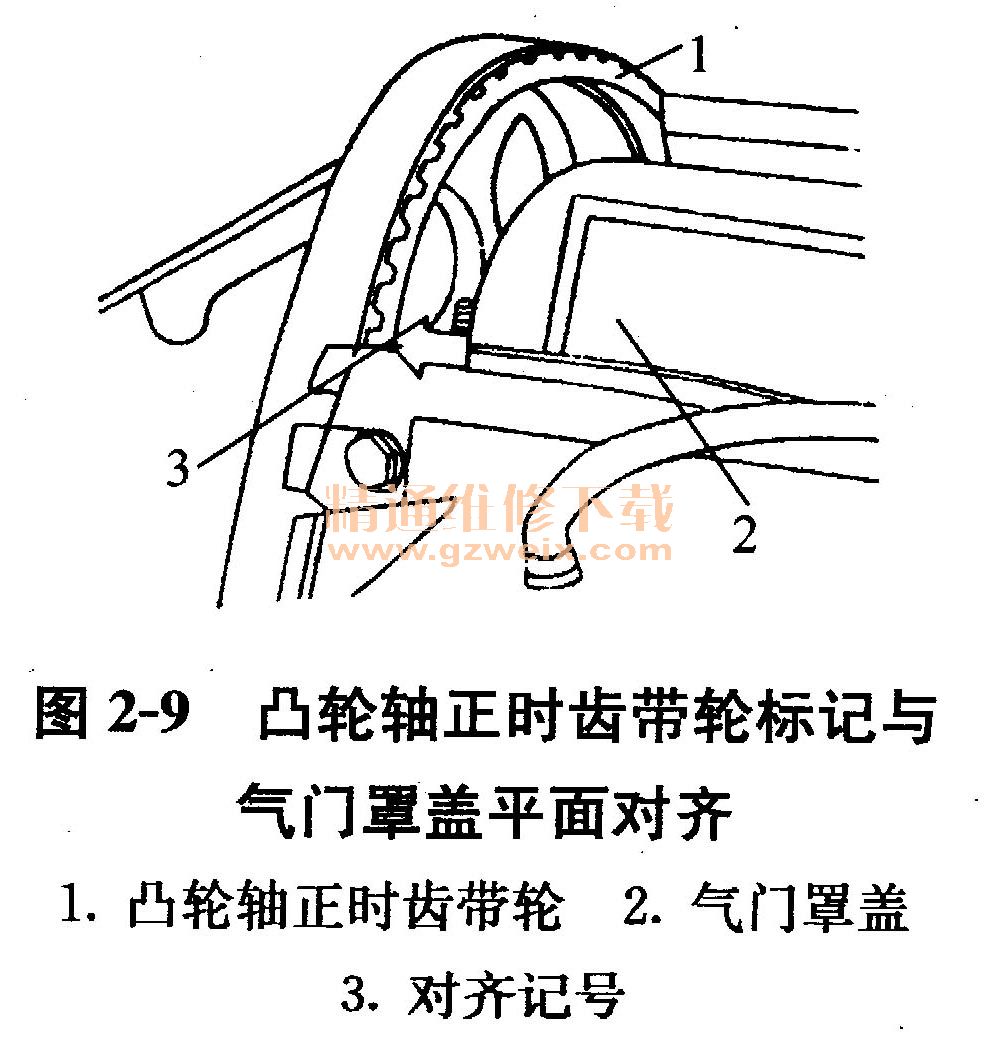

    ③使凸轮轴正时齿带轮上的标记与气门罩盖平面对齐,如图2-9所示。

    注意:在转动凸轮轴时,曲轴不可位于上止点位置,以防气门可能碰坏活塞顶部。

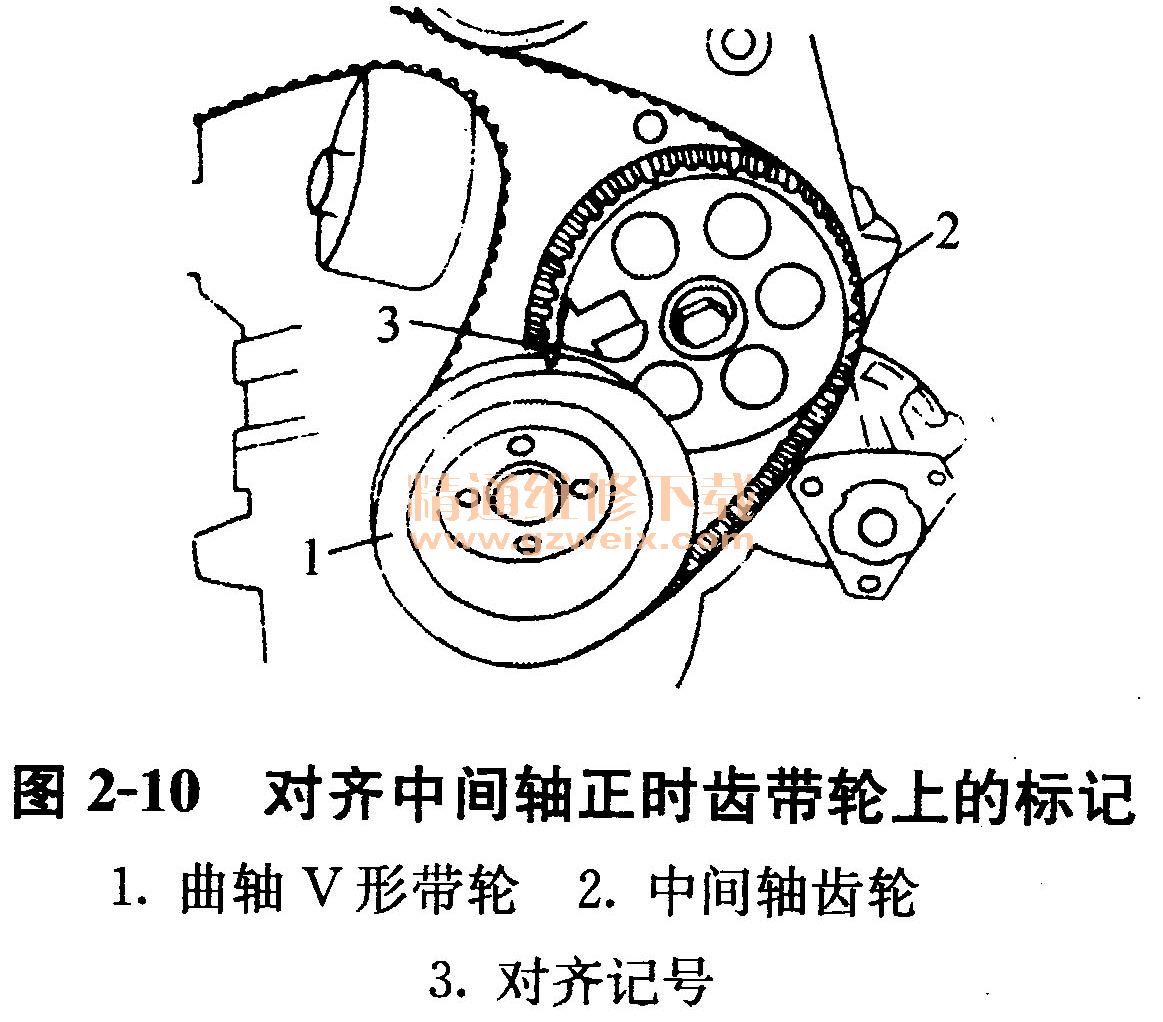

    ④使曲轴V形带轮上的上止点记号和中间轴正时齿带轮上的记号对齐,如图2-10所示。

    ⑤将正时齿带装到凸轮轴正时齿带轮上。

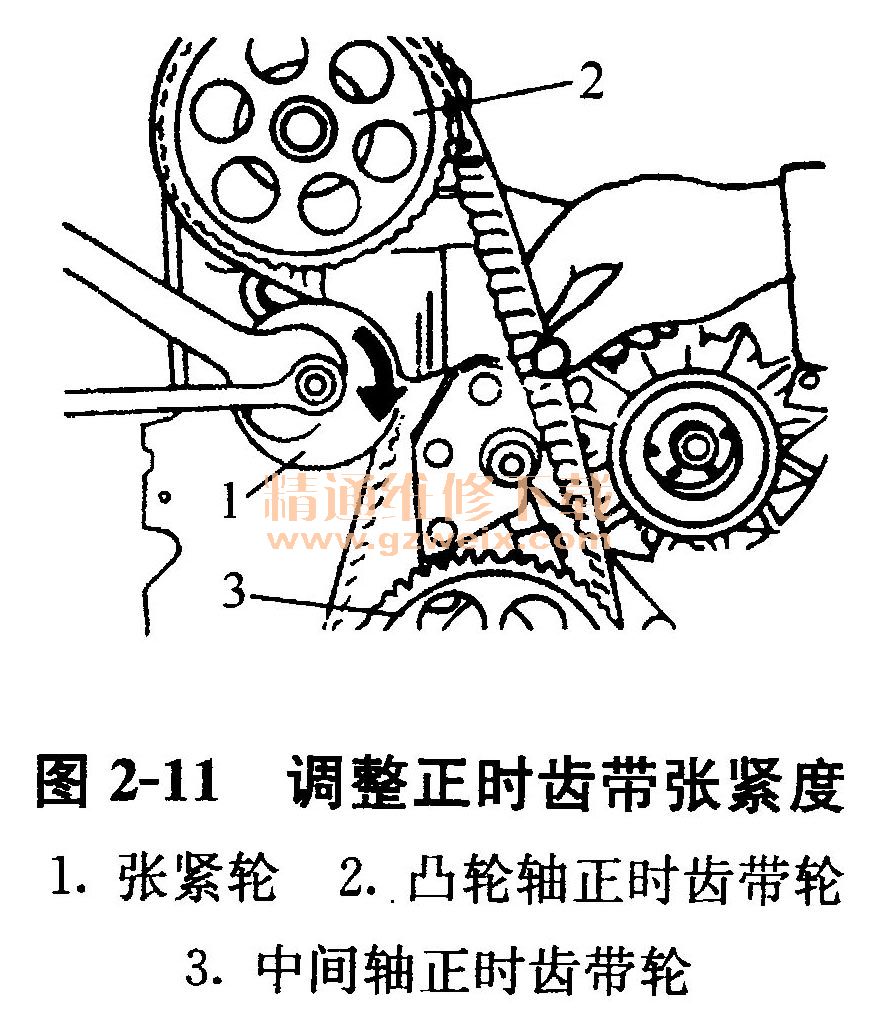

    ⑥按图2-11箭头方向转动张紧轮,以张紧正时齿带。

    ⑦用拇指和食指捏住凸轮轴正时齿带轮和中间轴正时齿带轮之间的正时齿带中间,刚好可以转90°为合适,如图2-11所示。
    ⑧拧紧张紧轮的紧固螺母,拧紧力矩为45N·m。
    ⑨把曲轴转动两圈,检查调整是否正确。
    ⑩拆下曲轴的V形带轮,装上正时齿带上防护罩,其紧固螺栓拧紧力矩为10N·m.
    11装上正时齿带下防护罩,其紧固螺栓拧紧力矩为10N·m、装上V形带轮和V形带。
    12检查V形带的张紧度,用拇指按下水泵与发电机之间的V形带,用100N力可按压10~15mm。
    13检查点火正时,必要时进行调整。
