六、万向节的拆装与维护
    1．万向节的拆卸
    ①用钢锯将万向节防尘罩上的夹箍锯开（如图4-26中箭头所示），拆下防尘罩。

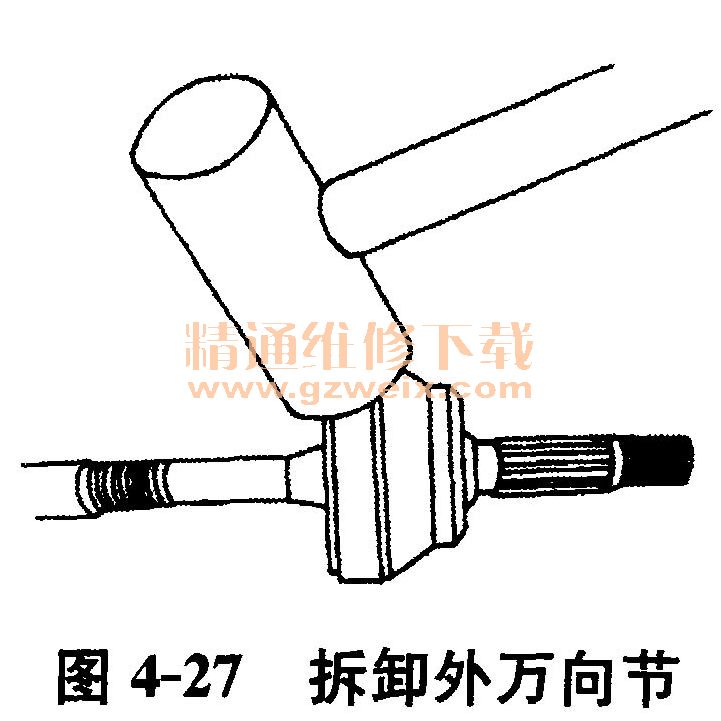

    ②用一把轻金属锤子用力从传动轴上敲下外万向节（RF节），如图4-27所示。

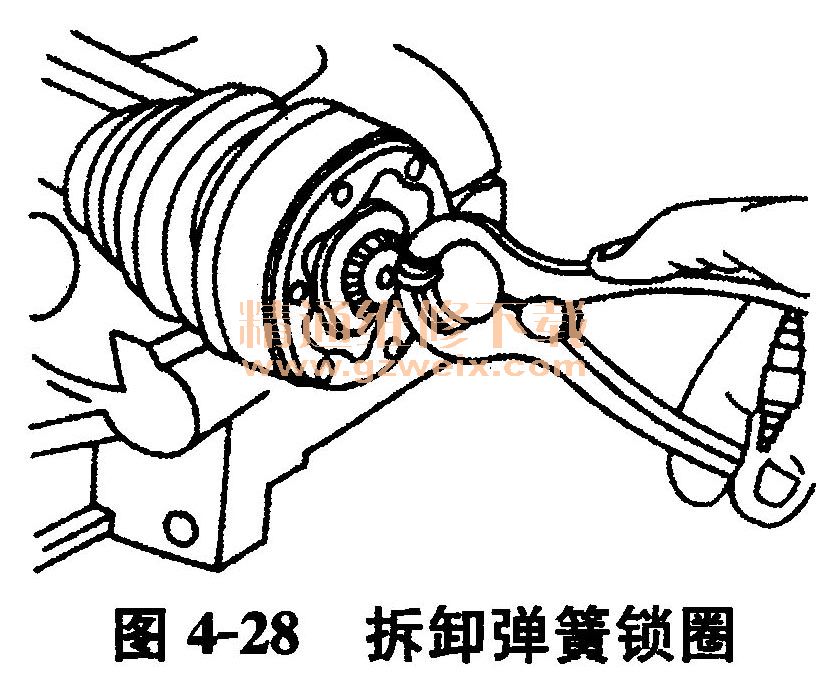

    ③拆卸弹簧锁圈，如图4-28所示。

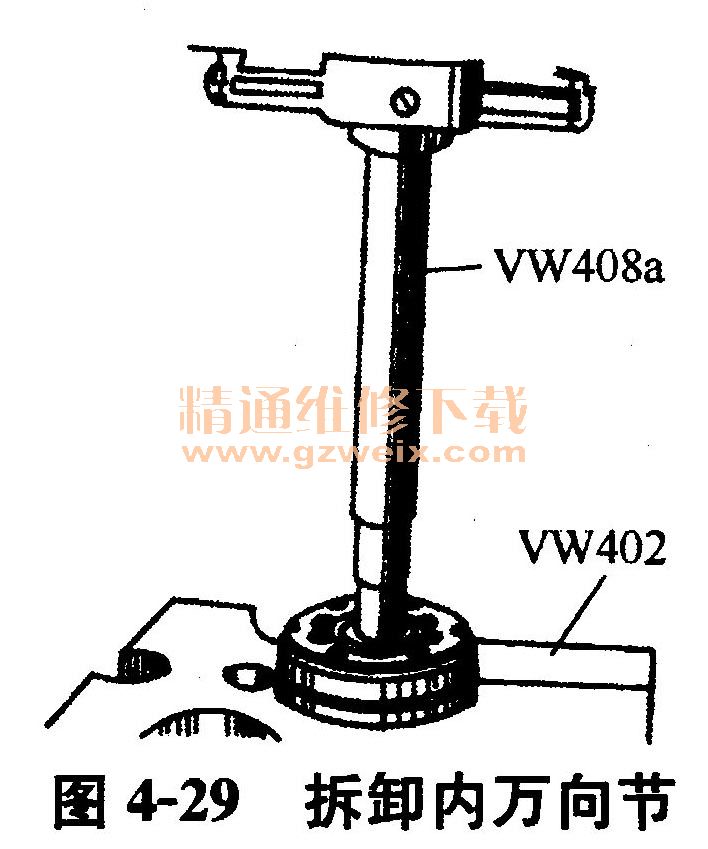

    ④压出内万向节（VL节），如图4-29所示。

    ⑤拆散之前用电蚀笔或油石在钢球球笼和外星轮上标出内星轮的位置。
    2．万向节的分解
（1）外万向节（RF节）

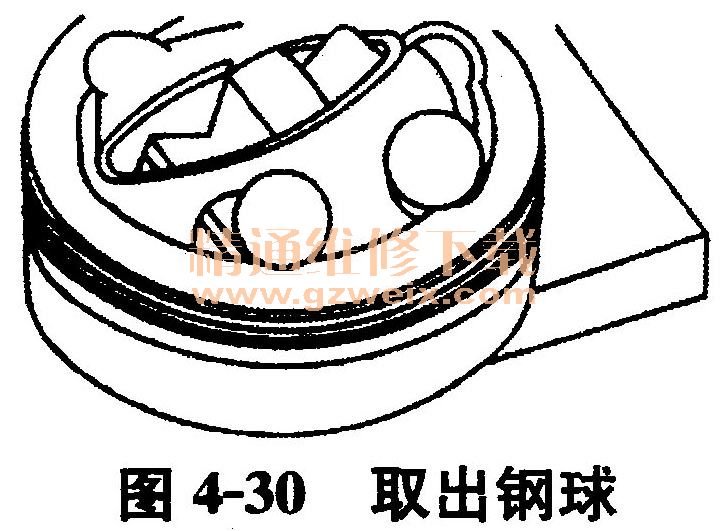

    ①旋转内星轮与球笼，依次取出钢球，如图4-30所示。

    ②用力转动钢球笼直至两个方孔（如图4-31中箭头所示）与外星轮对直，连同外星轮一起拆下球笼

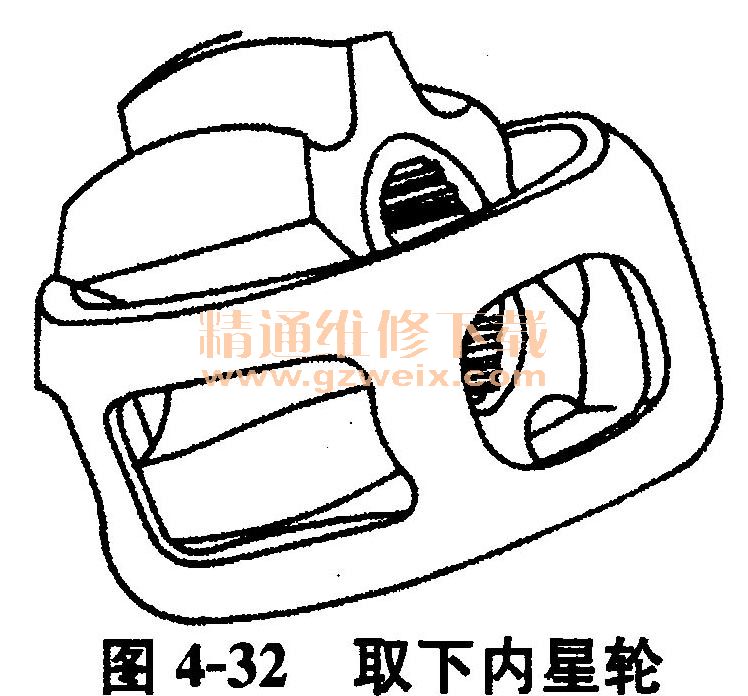

    ③把内星轮上扇形齿旋入球笼的方孔，然后从球笼中取下内星轮，如图4-32所示。

    （2）内万向节（VL节）

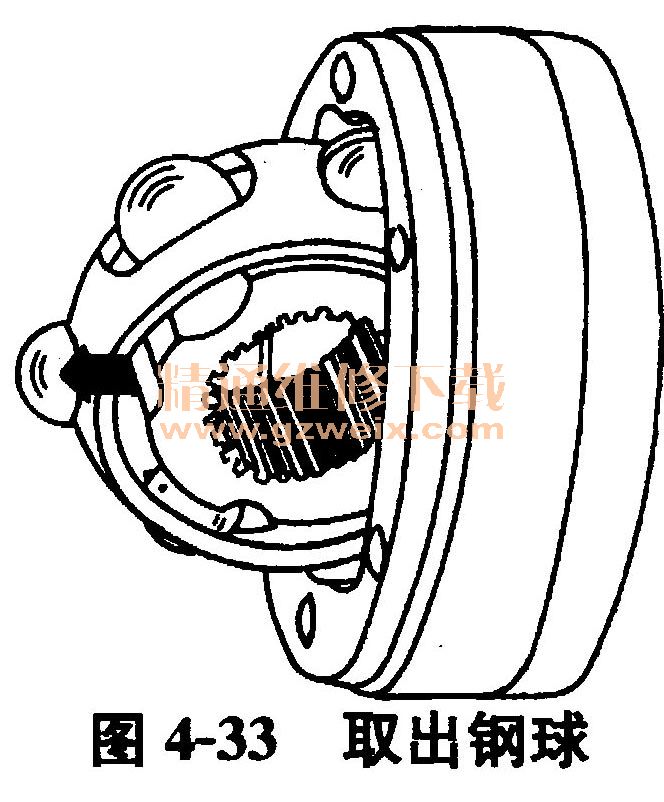

    ①转动内星轮与球笼，按图4-33中箭头所示方向压出球笼里的钢球。注意：内星轮与壳体是一起选配的，不能互换。

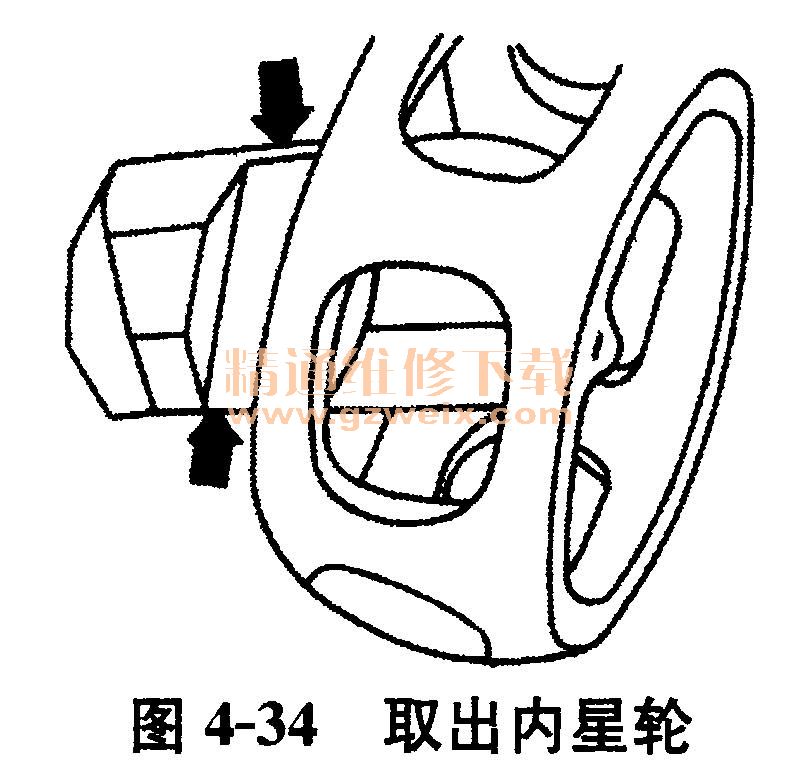

    ②从球槽上面（如图4-34中箭头所示）取出球笼里的内星轮。

    3．万向节零部件的检查
    ①检查外星轮、内星轮、球笼及钢球有无凹陷与磨损。
    ②各万向节处的6颗钢球要求一定的配合公差，并与内星轮一起成为一组配合件。
    ③如果万向节间隙已经明显过大，万向节必须更换。如果万向节呈光滑无损或者能看到钢球的运转，则不必更换万向节。
    ④检查防尘罩是否破裂、挡圈和座圈是否失效，否则应予以更换。
    4．万向节的装配
    （1）内万向节（VL节）
    ①对准凹槽将内星轮嵌入球笼，内星轮在球笼内的位置无关紧要。

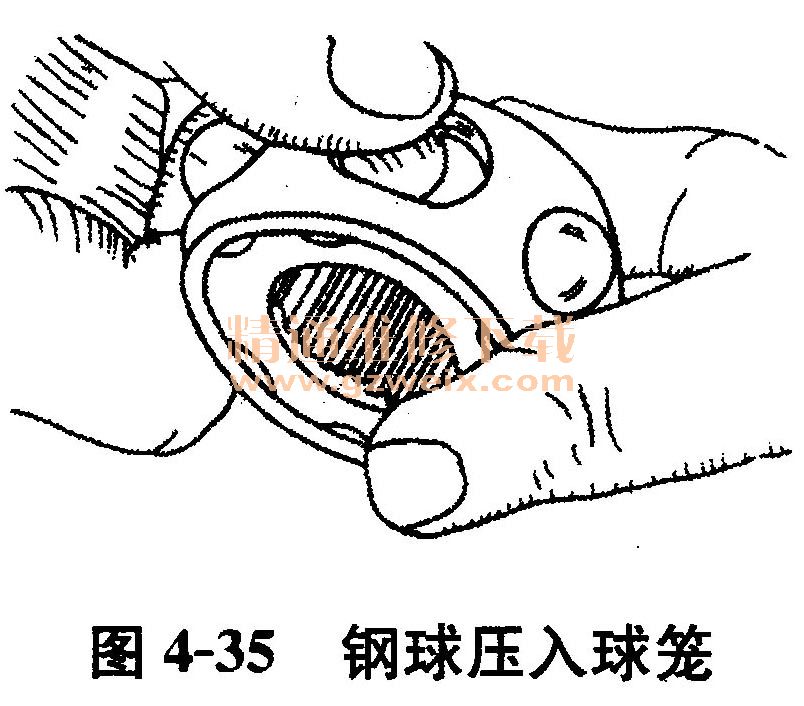

    ②将钢球压入球笼（如图4-35所示），并注入G6润滑脂90g。

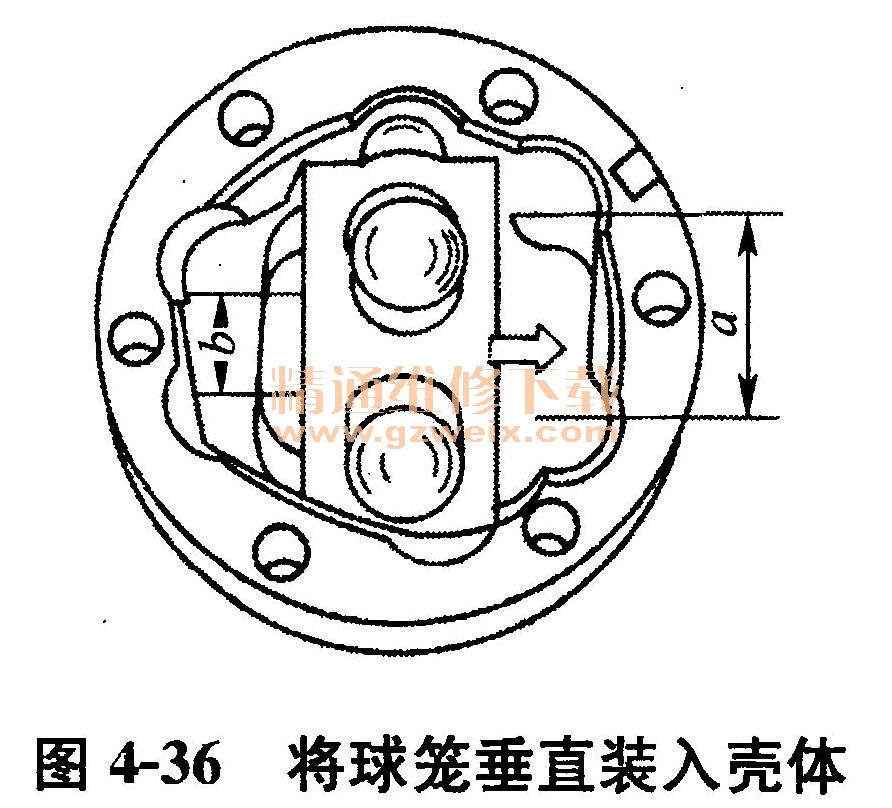

    ③将带钢球与球笼的外星轮垂直装入壳体，如图4-36所示。注意：旋转之后，外星轮上的宽间隔口应对准内星轮上的窄间隙b，转动球笼以便嵌入到位；内星轮内径（花键齿）上的倒角必须对准外星轮的大直径端。

    ④旋转内星轮，这样内星轮就能转出球笼（如图4-37中箭头所示），使钢球在与外星轮中的球槽相配合有足够的间隙。

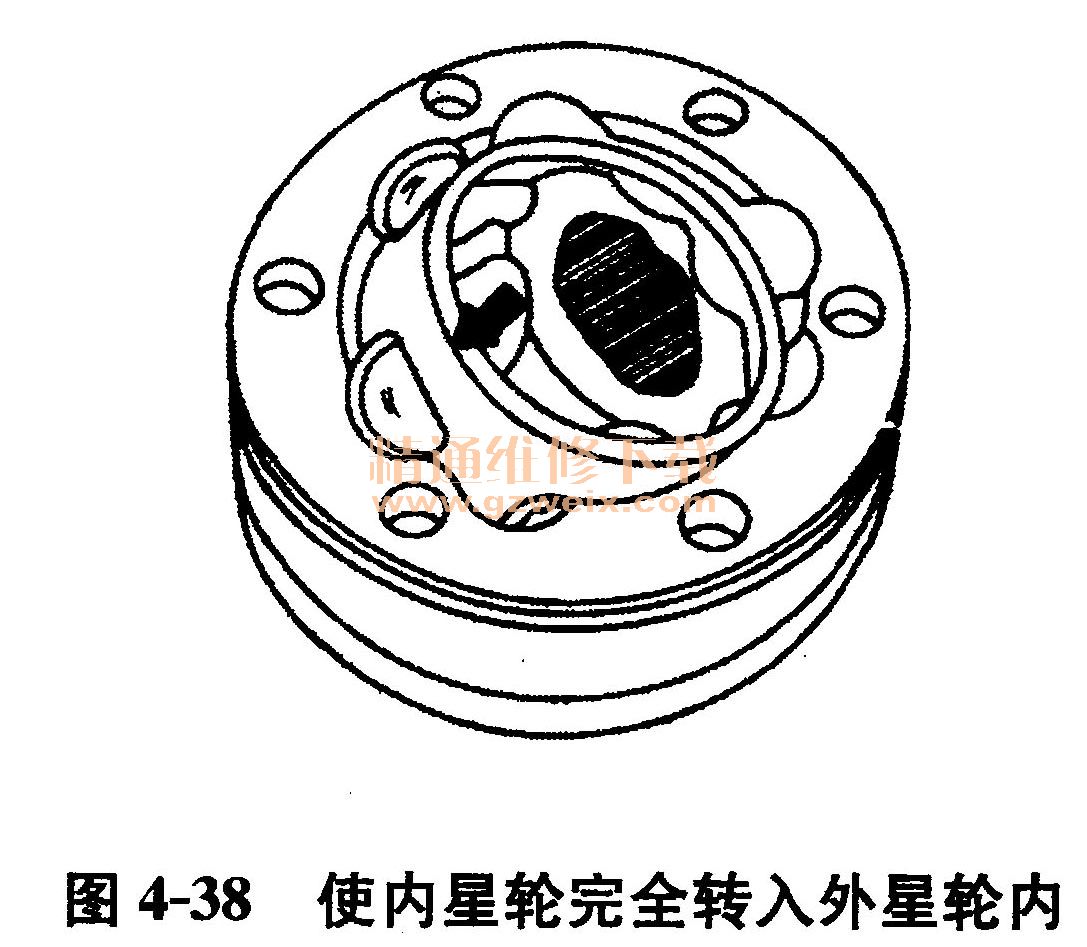

    ⑤用力欺压球笼（如图4-38中箭头所示），使装有钢球的内星轮完全转入外星轮内。

    ⑥用手将内星轮在轴向范围内来回推动，如果应灵活，表示装配正确。
 （2）外万向节（RF节）
    ①用汽油清洗各部件。
    ②将G6润滑脂总量的一半（45g）注入万向节内。
    ③将球笼连同内星轮一起装入外星轮中。
    ④对角交替地压入钢球，必须保持内星轮在球笼以及外星轮内的原先位置。
    ⑤将弹簧锁圈装入内星轮。
    ⑥将剩余的润滑脂压入万向节。
    ⑦用手将内星轮在轴向范围内来回推动，检查安装是否正确。
    5．内、外万向节的安装
    ①在传动轴上安装防护罩。

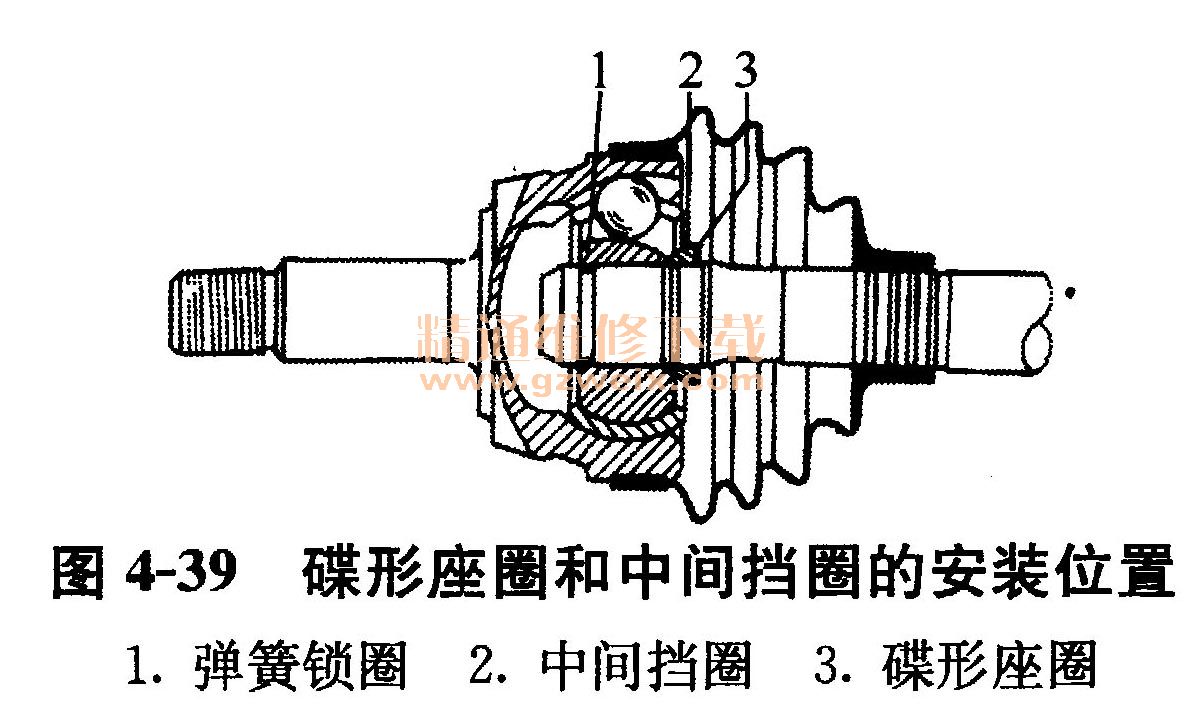

    ②正确安装碟形座圈，如图4-39所示。

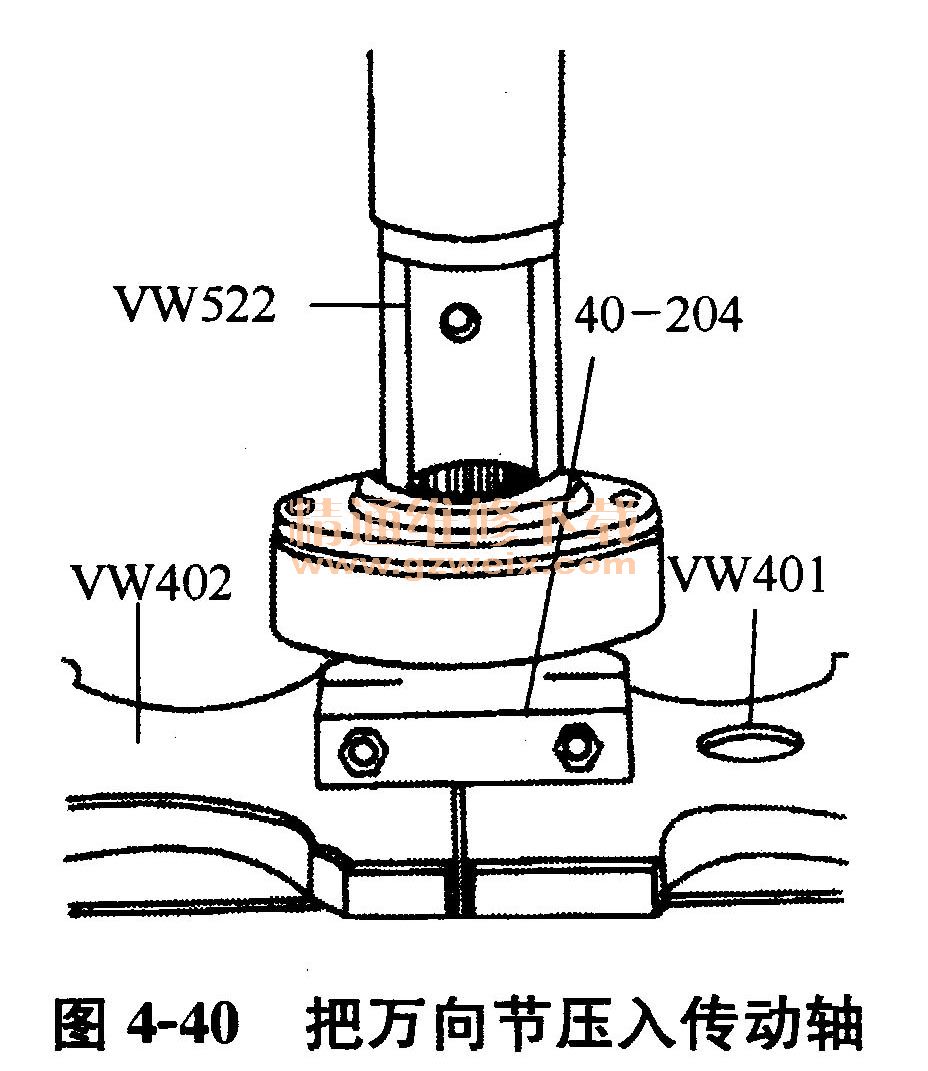

    ③把内万向节压入传动轴，如图4-40所示。使碟形座圈贴合，内星轮内径（花键齿）上的倒角必须面向传动轴靠肩。

    ④安装弹簧锁圈。
    ⑤装上外万向节。

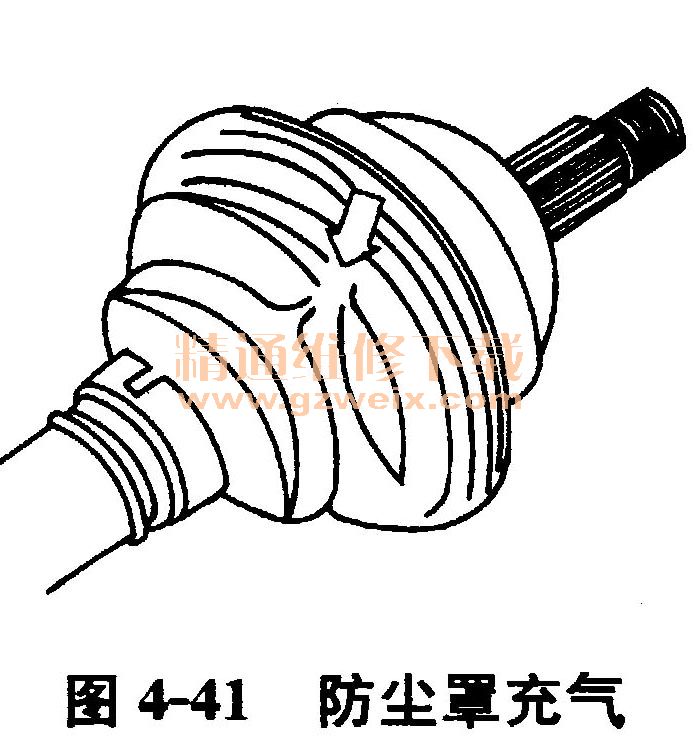

    ⑥在万向节上安装防尘罩时，防尘罩经常要受到挤压。因而在防尘罩内部产生的一定真空，它在车辆行驶中会产生一个内吸．的折痕（如图4-41中箭头所示）。因此在安装防尘罩小口径之后，要稍微充点气，使压力平衡，不产生皱褶。

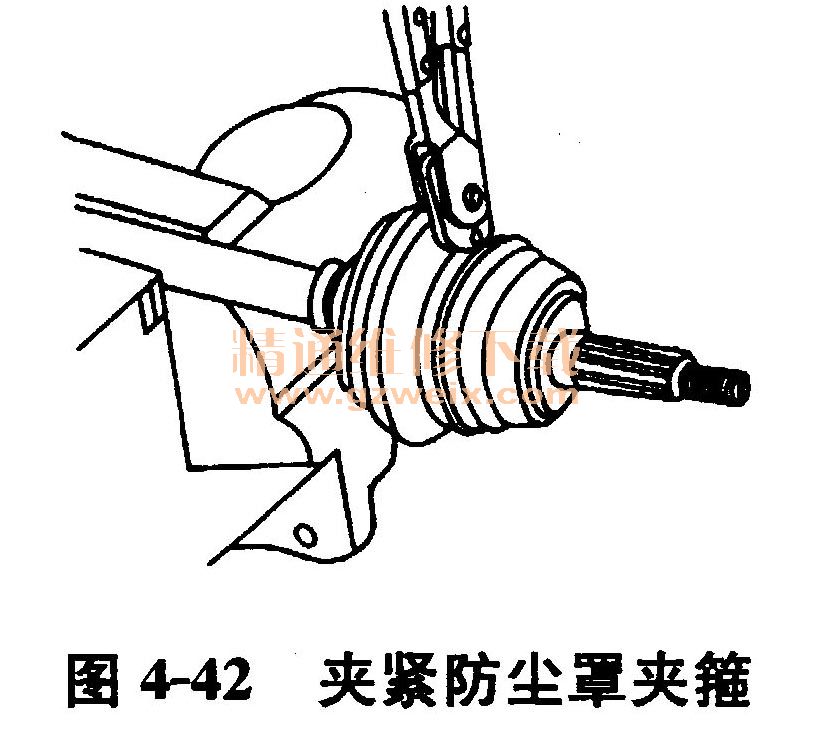

    ⑦用夹箍夹住防尘罩，如图4-42所示。所用新式钳子型号为V·A·G1275。
