二、传动轴（半轴）总成的拆装

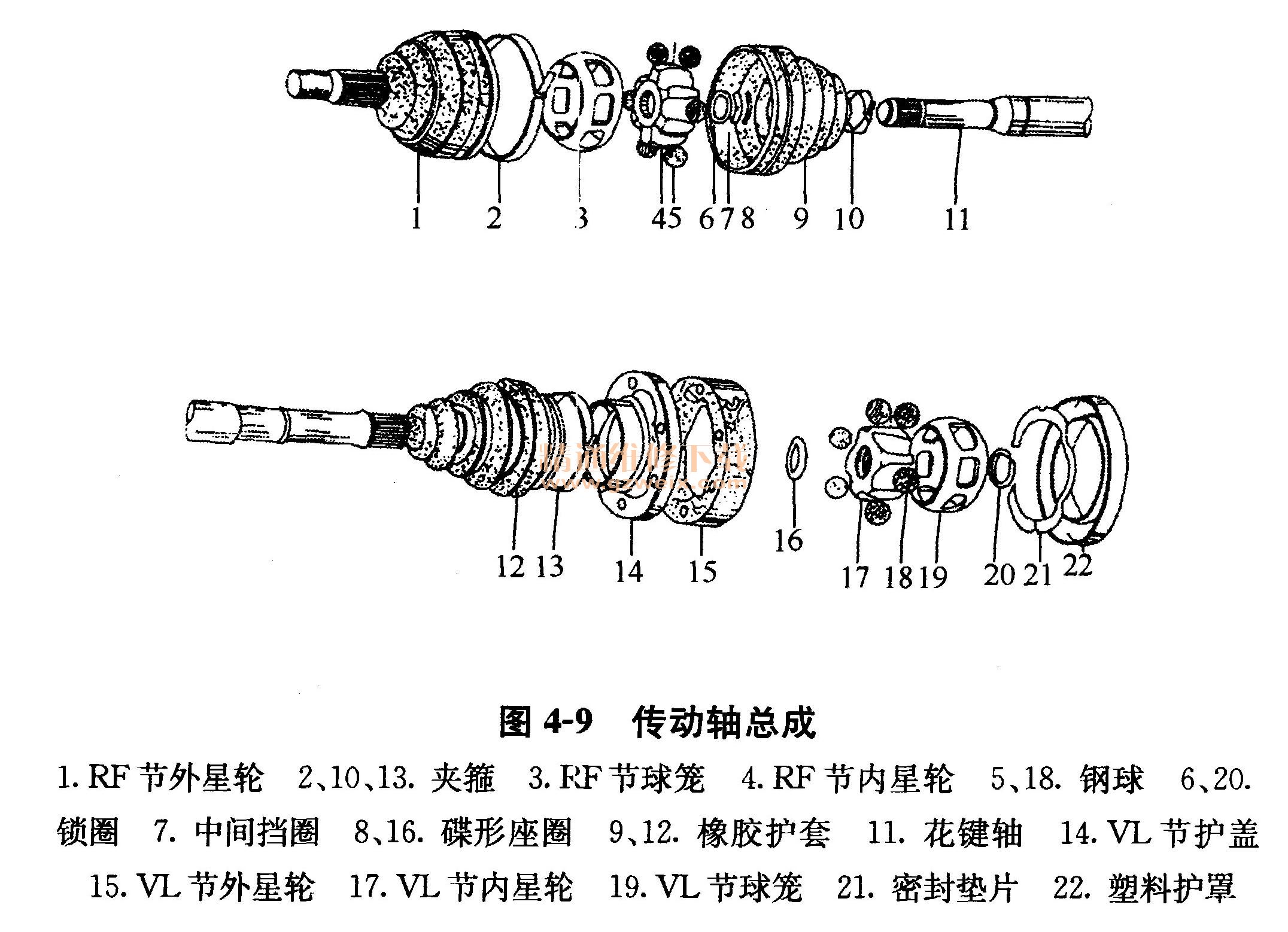

    传动轴（半轴）总成的分解图，如图4-9所示。

    1．拆卸
    ①在车轮着地时，拧下传动轴与轮毂的紧固螺母。

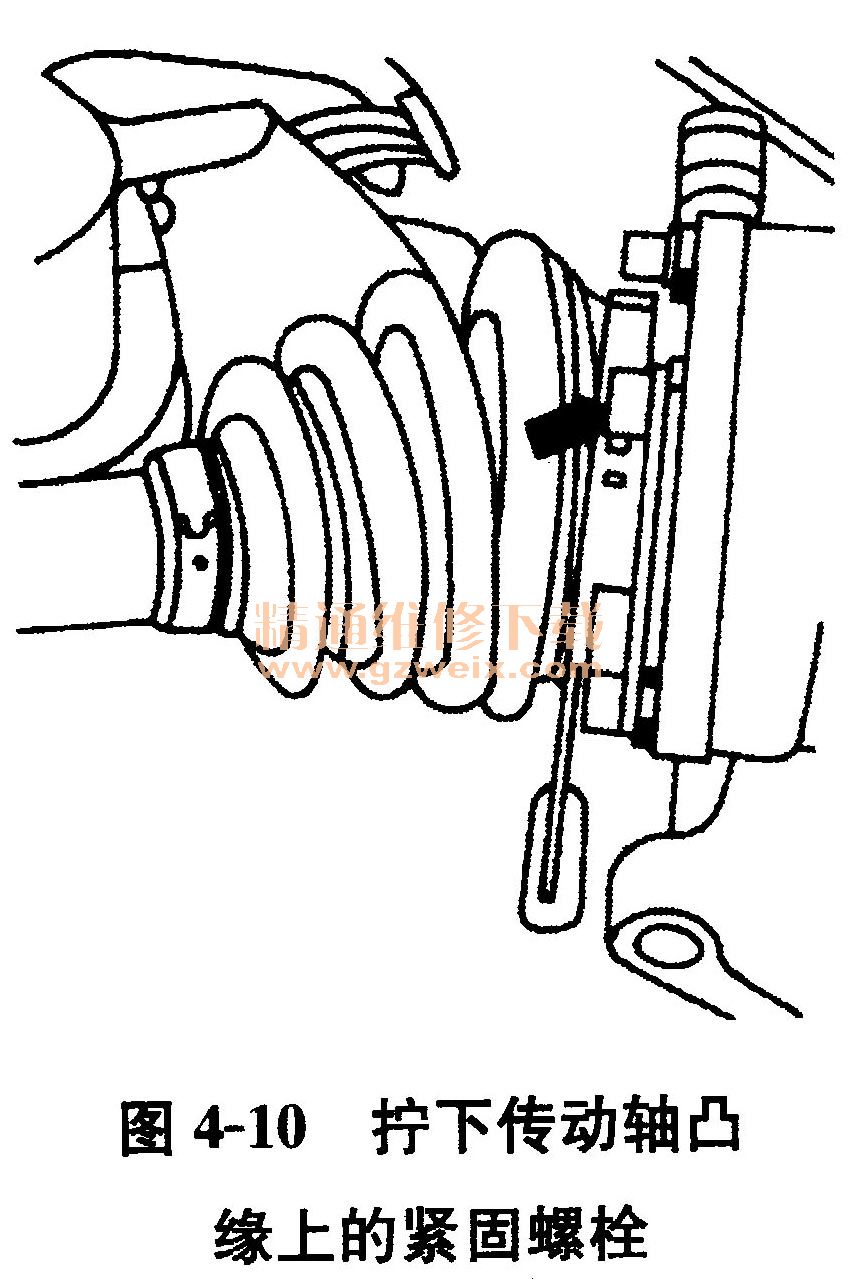

    ②拧下传动轴凸缘上的紧固螺栓，如图4-10中箭头所示。

    ③将传动轴与凸缘分开。
    ④从车轮轴承壳内拉出传动轴；或者利用压力装置V·A·G1389拉出传动轴。
    注意：拆卸传动轴时，轮毂绝对不能加热，否则会损坏车轮轴承，原则上应使用拉具。拆掉传动轴后，应装上1根连接轴来代替传动轴，防止移动卸掉传动轴的车辆时，损坏前轮轴承总成。
    2．安装
    ①擦净传动轴和花键上的油污，涂上铿基润滑脂。
    ②在外万向节（RF节）的花键上涂上一圈5 mm的防护剂D69然后装上传动轴花键套。涂防护剂后的传动轴安装后应停车60min，然后才可使用汽车。

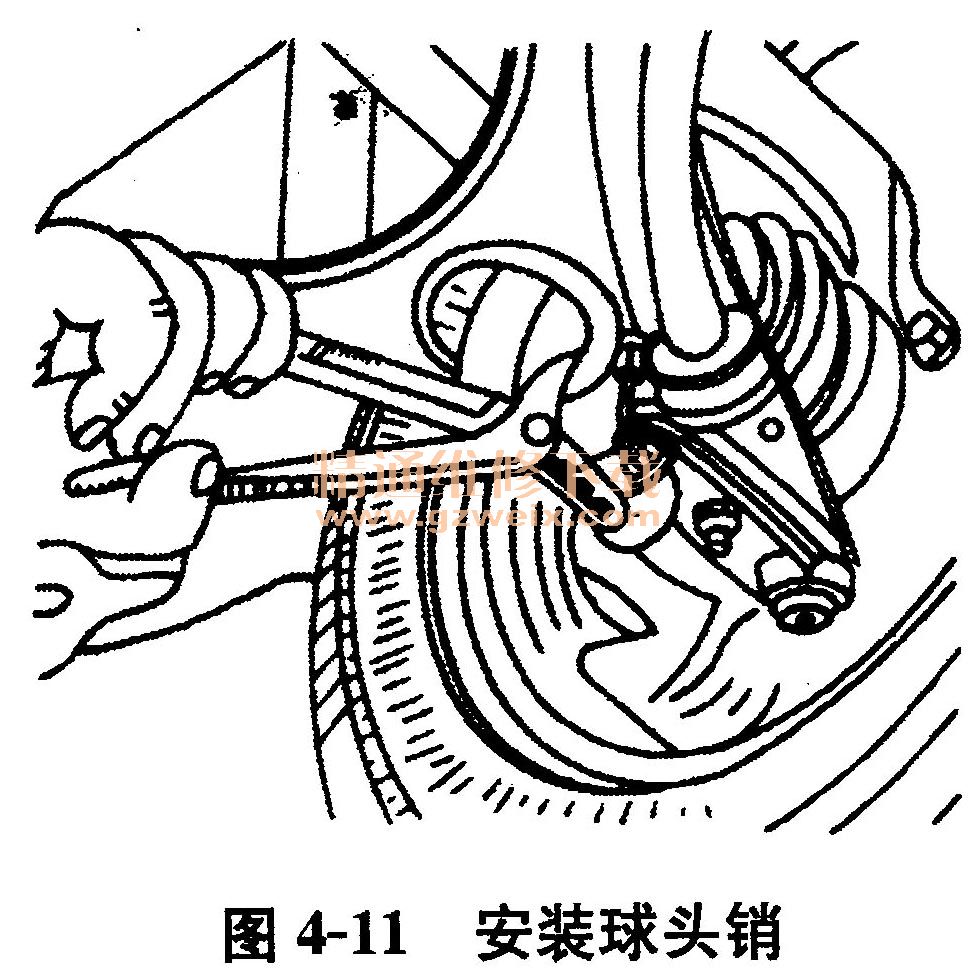

    ③如图4-11所示，将球头销重新装配在原位置，并拧紧螺母。在安装球头销时，不能损坏波纹管护套。

    ④必要时检查前轮外倾角。
    ⑤车轮着地后，拧紧轮毂固定螺母。

    三、副车架、下摇臂和横向稳定杆的拆装
    1．拆卸
    ①拧下副车架与车身固定的前支承橡胶垫螺栓（拧紧力矩70N·m），拆下副车架下摇臂与横向稳定杆组合件。
    ②拧松下摇臂与副车架连接橡胶轴承的连接螺栓的紧固螺母（拧紧力矩60N·m），拆卸下摇臂。
    ③拧松横向稳定杆与下摇臂连接螺栓的紧固螺母，并且拆下固定在副车架上的支架螺栓（拧紧力矩25N·m），拆下横向稳定杆。

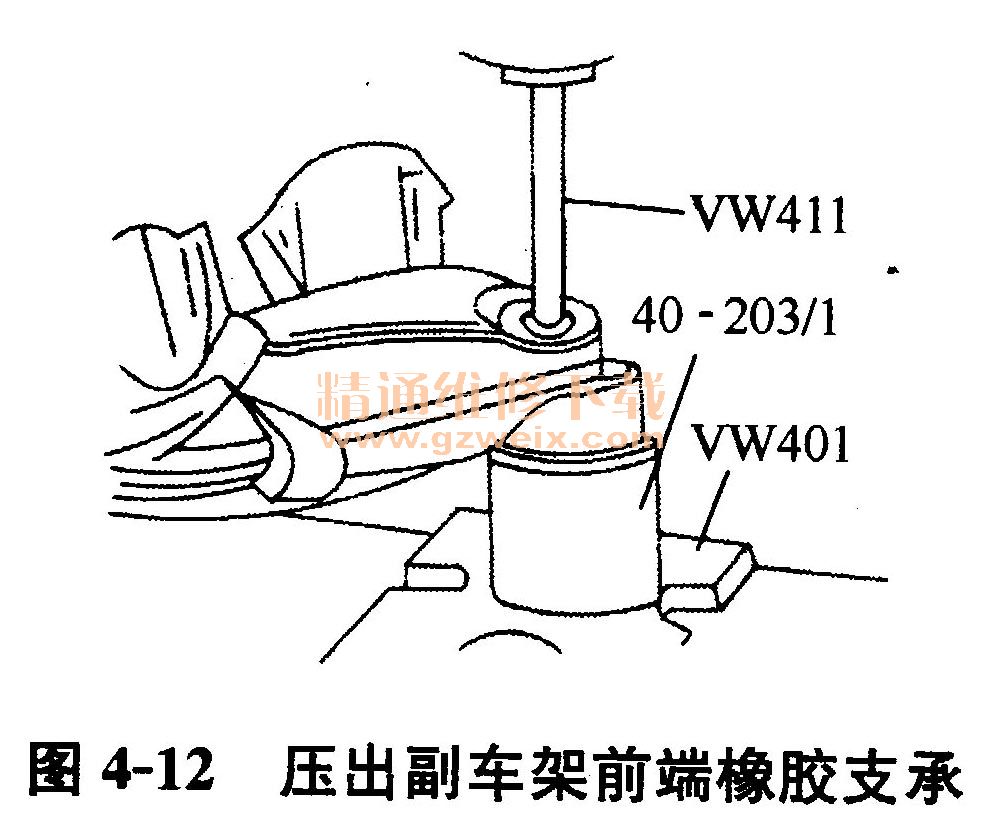

    ④用专用工具压出副车架前后4个橡胶支承，如图4-12和图4-13所示。

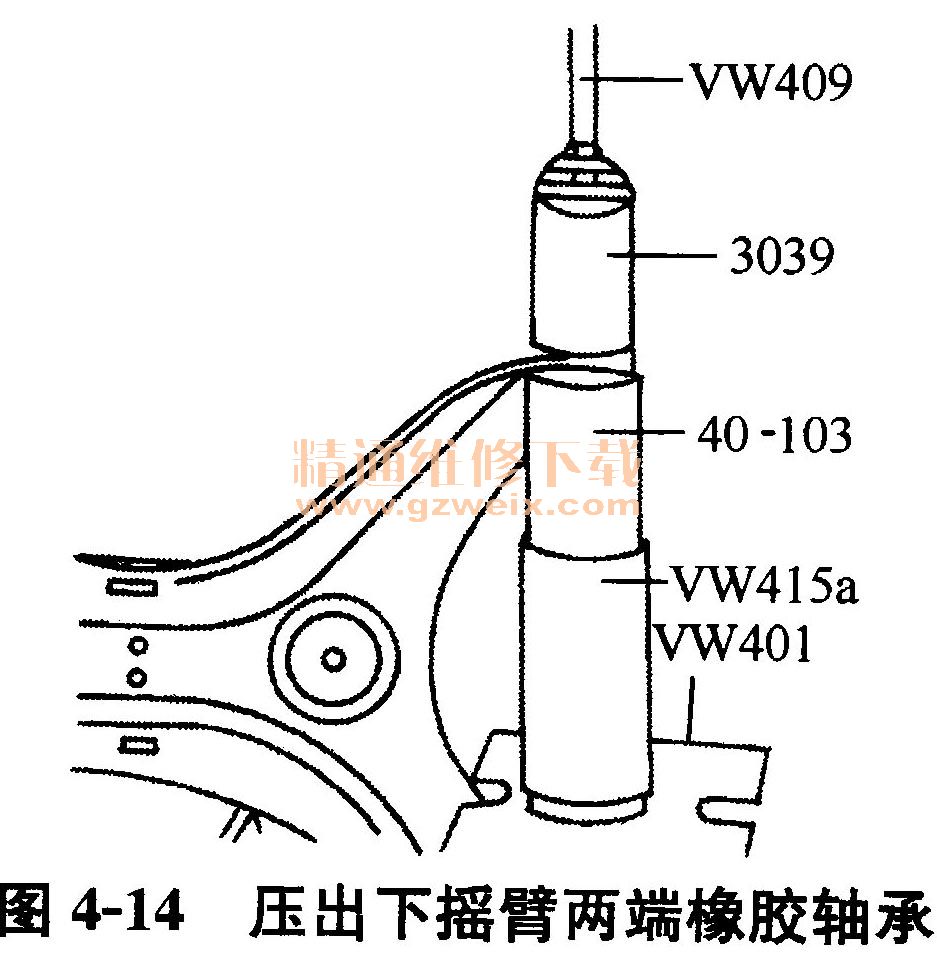

    ⑤用专用工具压出下摇臂两端的橡胶轴承，如图4-14所示。

    2．安装

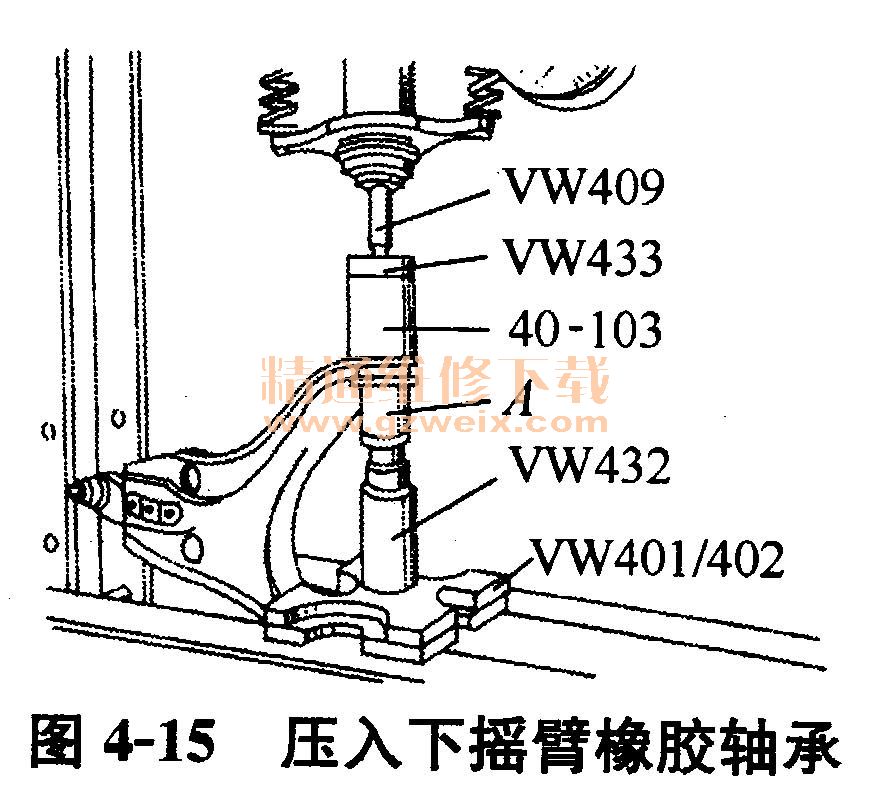

    ①用专用工具压入下摇臂橡胶轴承，如图4-15所示。

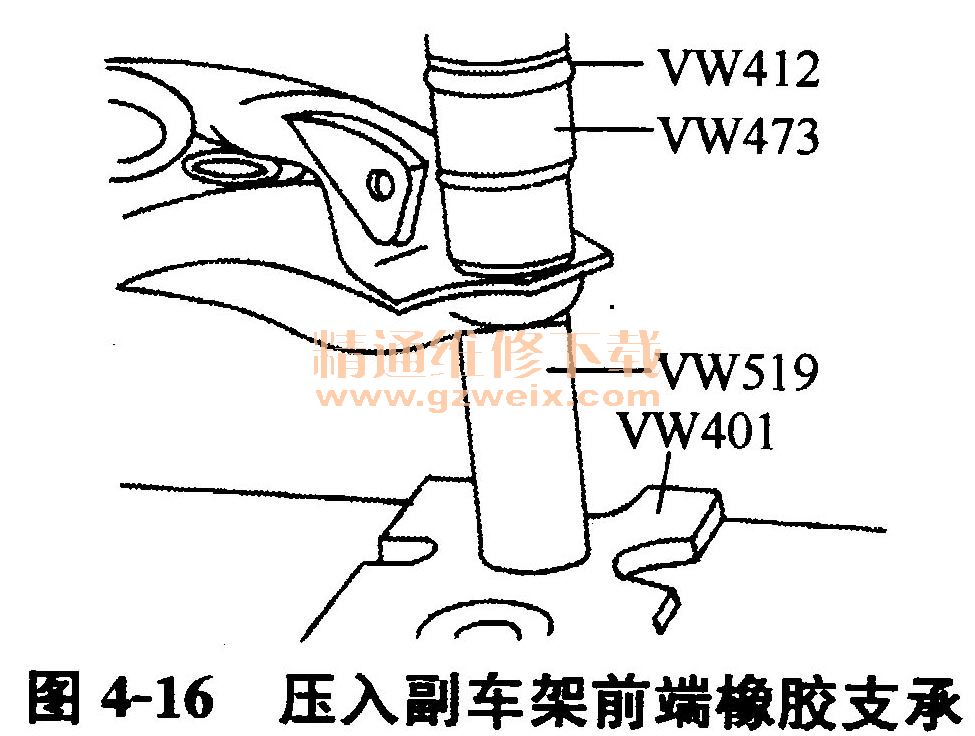

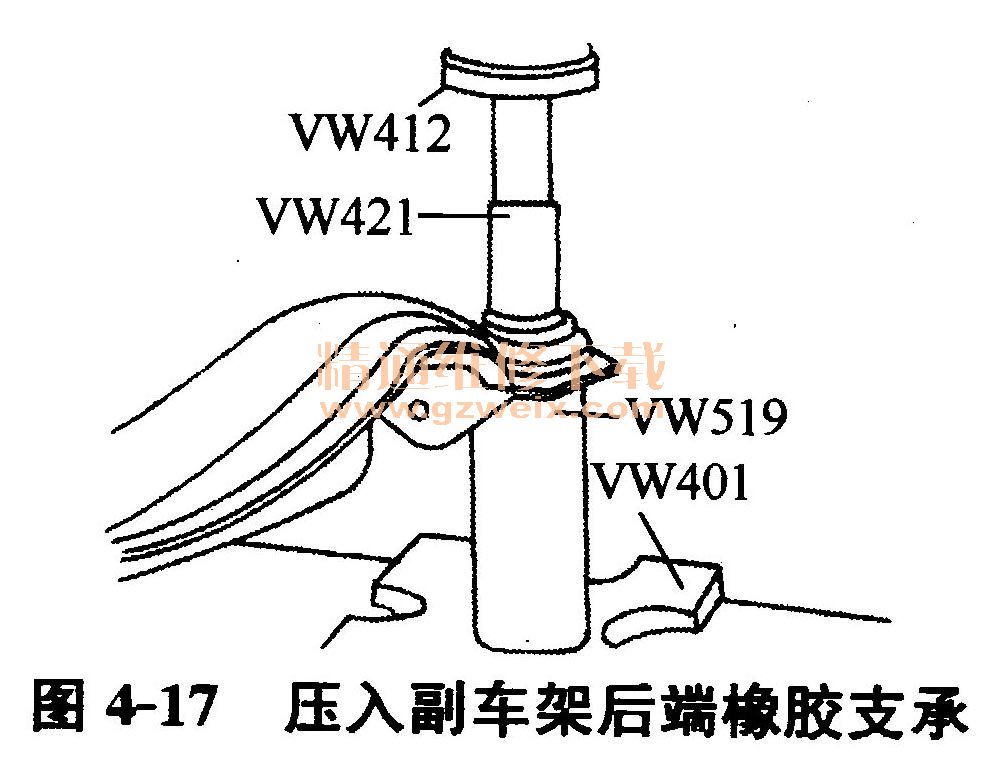

    ②用专用工具压入副车架前后端4个橡胶支承，如图4-16和图4-17所示。



    ③安装横向稳定杆，其正确位置是弯管向下弯曲。
    如果安装位置不留出适当的余量，那么卡箍就很难装在橡胶垫支座上。正确的安装方法是先装上较松的卡箍，然后进行短距离试车，这时橡胶支座就会自动滑入规定的位置，然后用25N·m的力矩固定螺栓。进一步进行调整时应将车辆开到举升台上，然后紧固稳定杆。
    ④拧紧固定下摇臂与副车架的连接螺栓螺母（拧紧力矩60N ．m）。
    ⑤发动机悬架安装之后，发动机悬架内部要用防腐剂进行处理。
    ⑥副车架安装固定在车身上，其固定螺栓按车辆行驶方向拧紧顺序为后左、后右、前左、前右，拧紧力矩为70N·m。
    ⑦安装之后，副车架内部必须进行防腐处理。如果要装一个新的副车架，在前悬架下摇臂安装之后，在新的副车架内部必须用防护蜡进行处理。
    注意：凡用过的自锁螺母，必须全部更换新件，不允许反复使用拆下的旧螺母。有规定拧紧力矩的螺母，必须按规定值拧紧，不得过紧或过松。
