    4.变速器壳体的检修
    变速器壳体的分解如图3-50所示。

    (1)变速箱壳体的更换

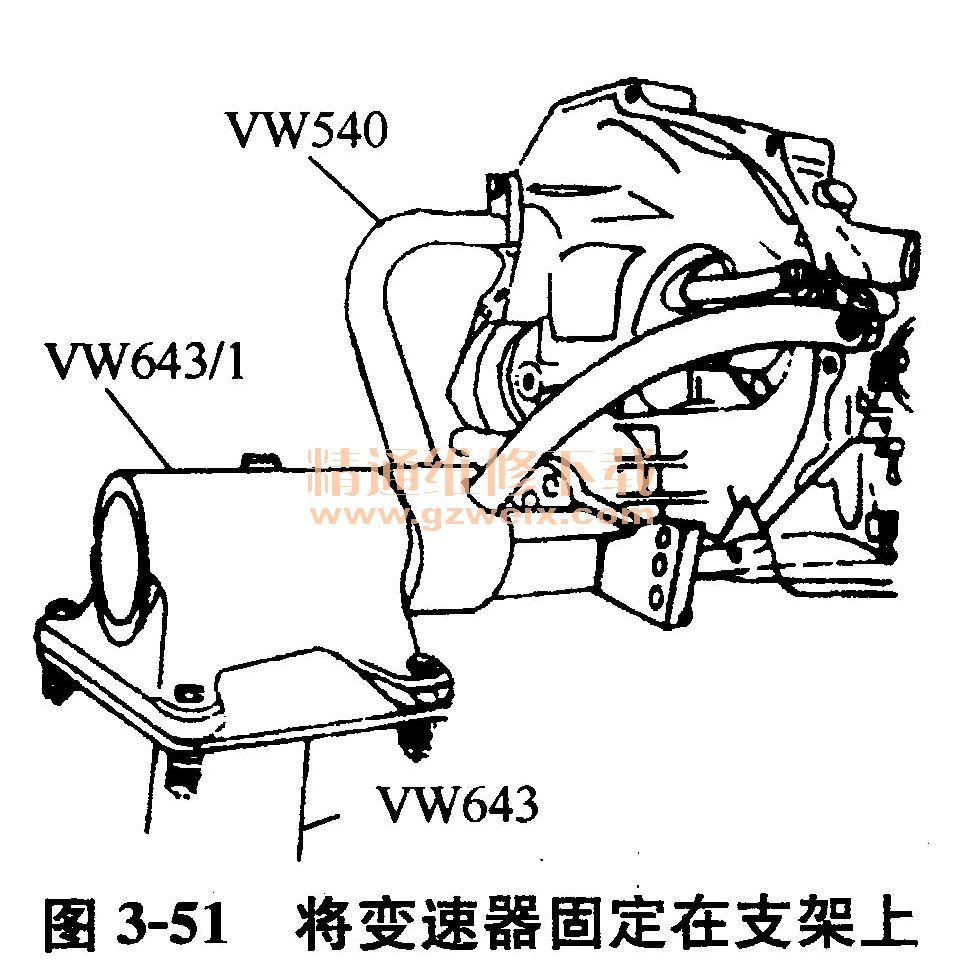

    ①拆卸变速器,将其固定在支架上,如图3-51所示。

    ②将变速器的油全部放光。
    ③拆下变速器的后盖,轴承支座。
    ④拆下离合器分离叉轴。
    ⑤拧下加油螺塞。拆下差速器。

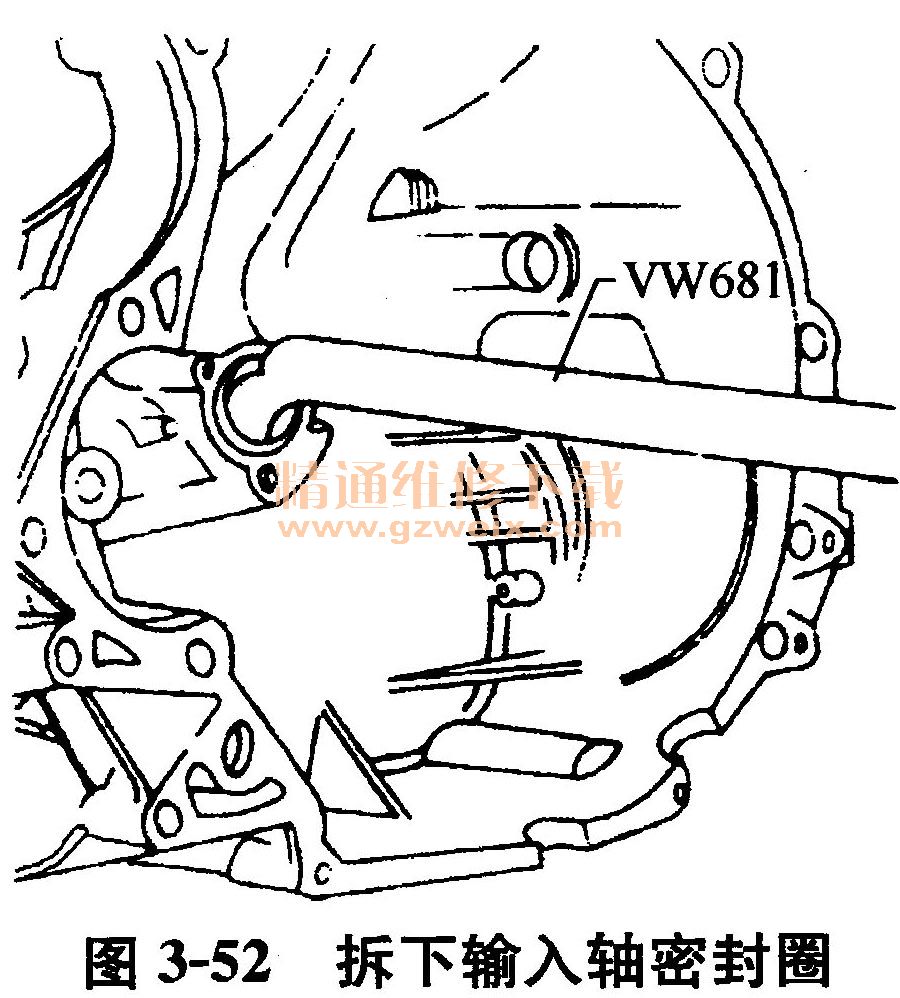

    ⑥拆下输入轴的密封圈,如图3-52所示。密封圈一经拆卸,就应更换。

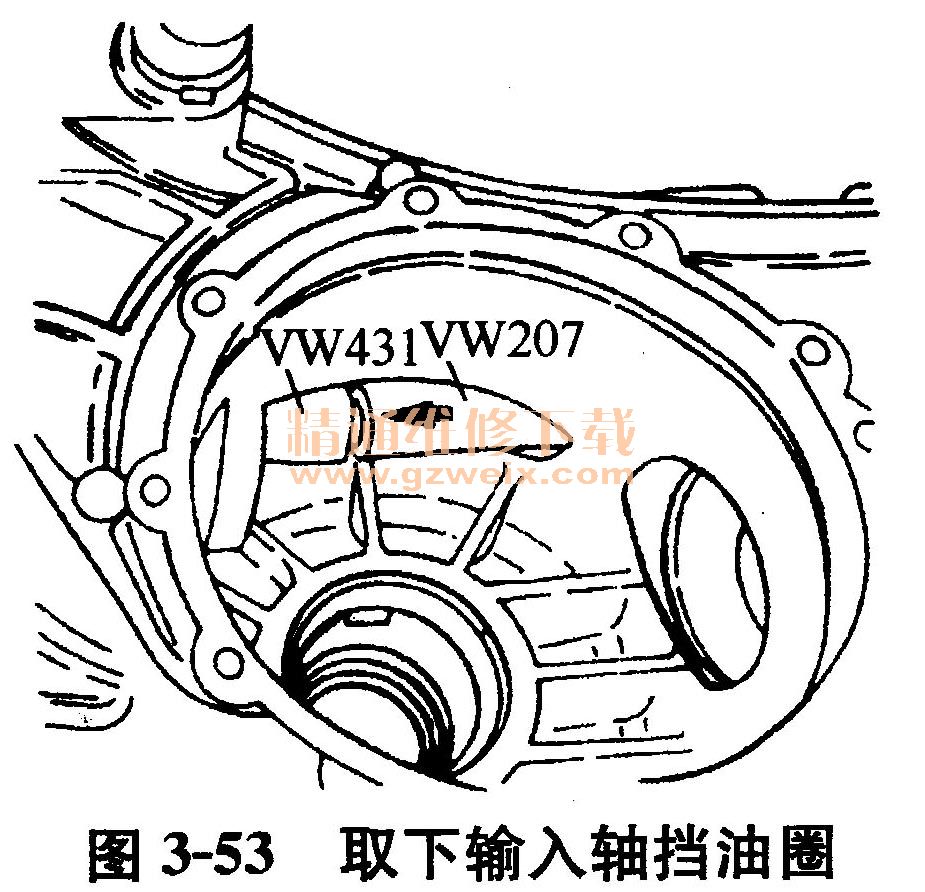

    ⑦小心取下输入轴的挡油圈,如图3-53所示。

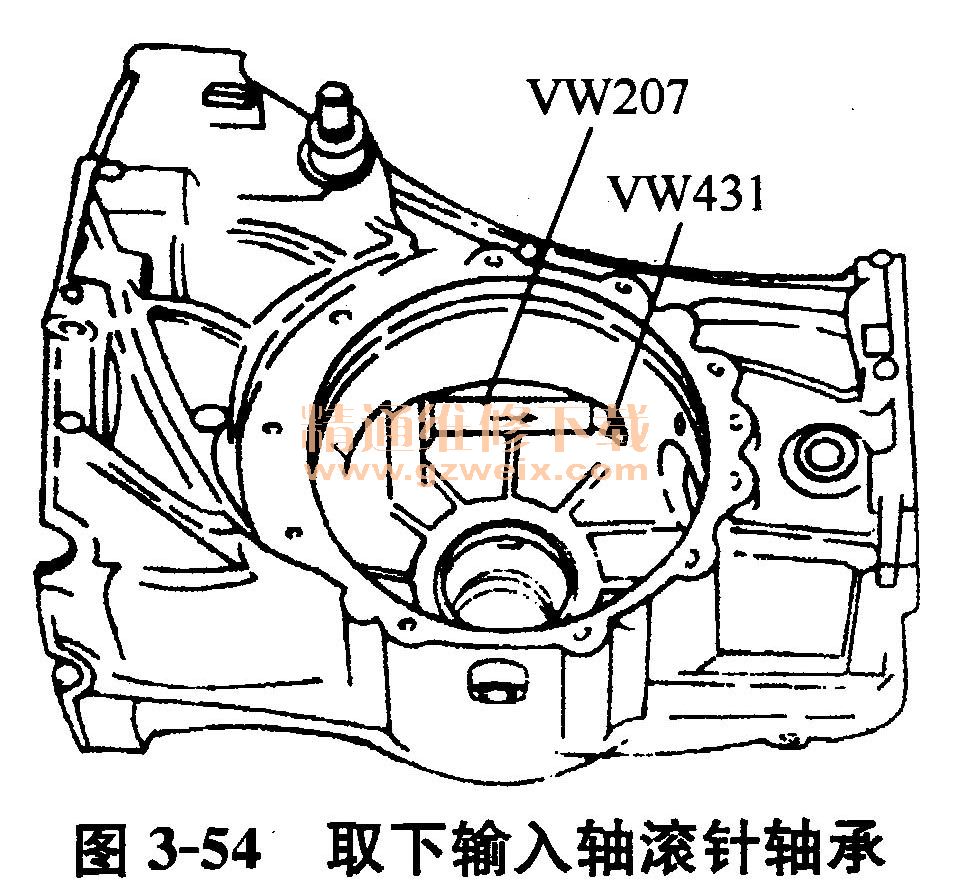

    ⑧取下输入轴的滚针轴承,如图3-54所示。

    ⑨取下输出轴前轴承外圈,如图3-55所示。

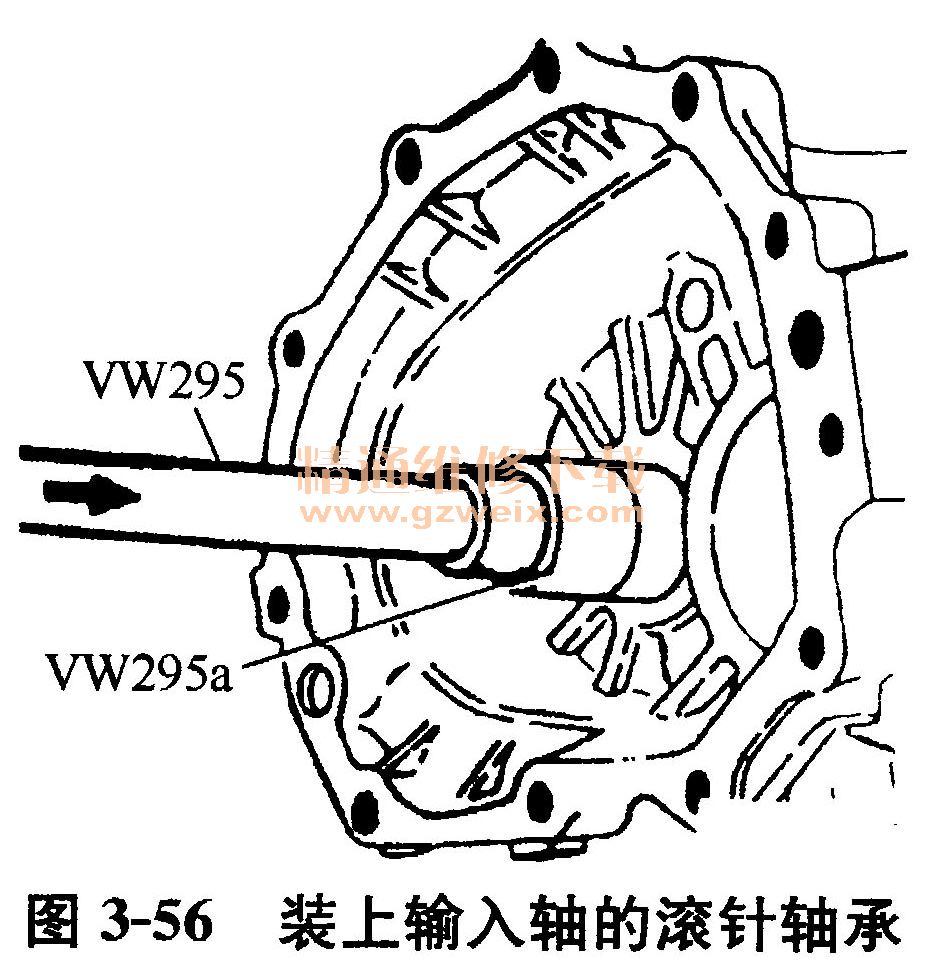

    ⑩装上输入轴的滚针轴承,如图3-56所示。

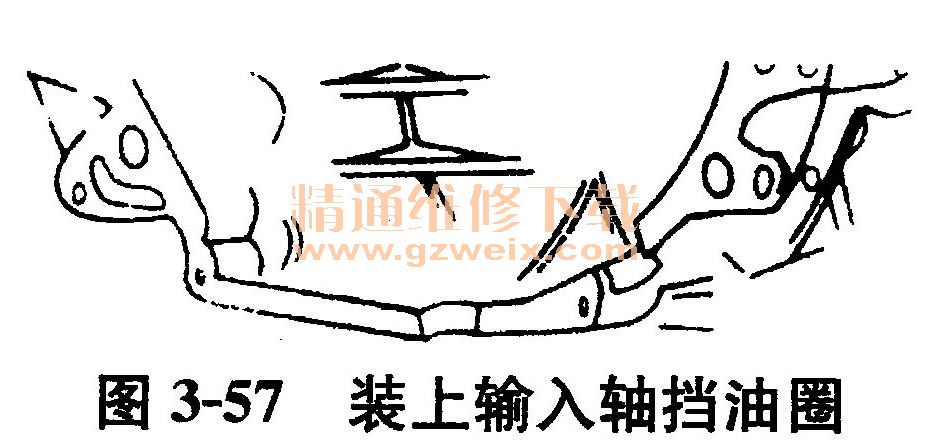

    11装上输入轴的挡油圈,如图3-57所示。

    12用润滑脂润滑衬套。装上离合器分离叉轴。装上左衬套,橡胶衬套和销环。

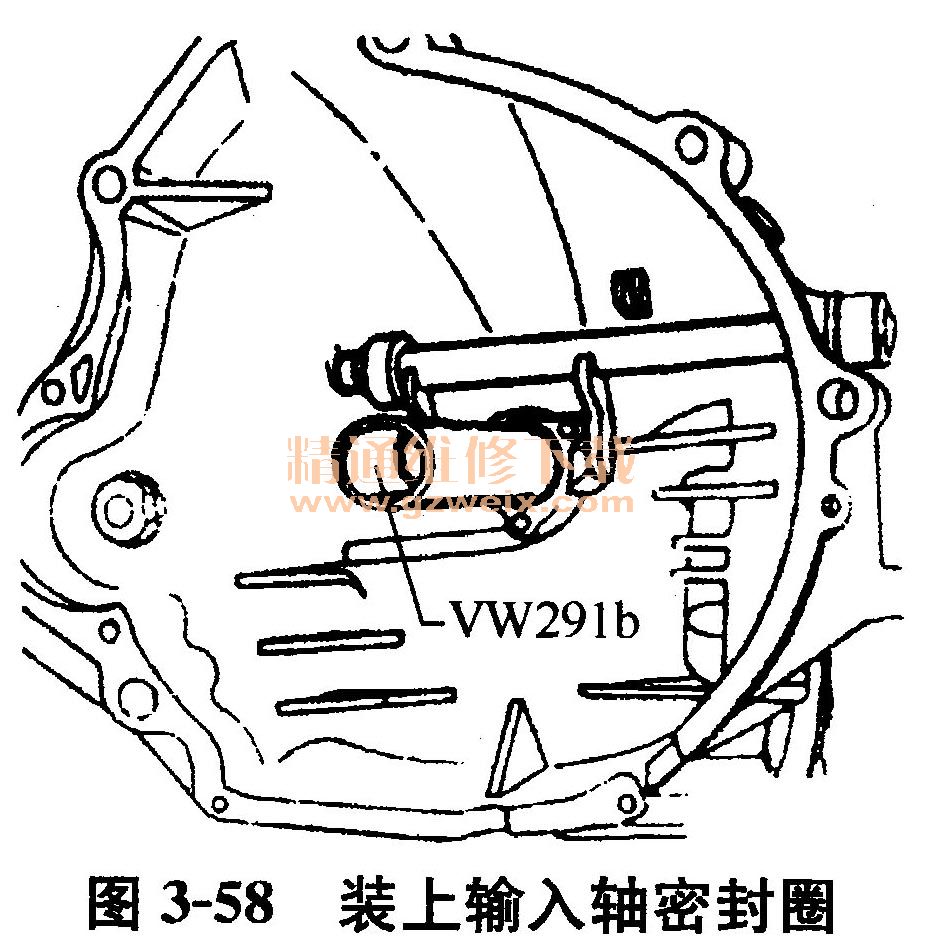

    13装上输入轴的密封圈,如图3-58所示。装上分离套筒和分离轴承。

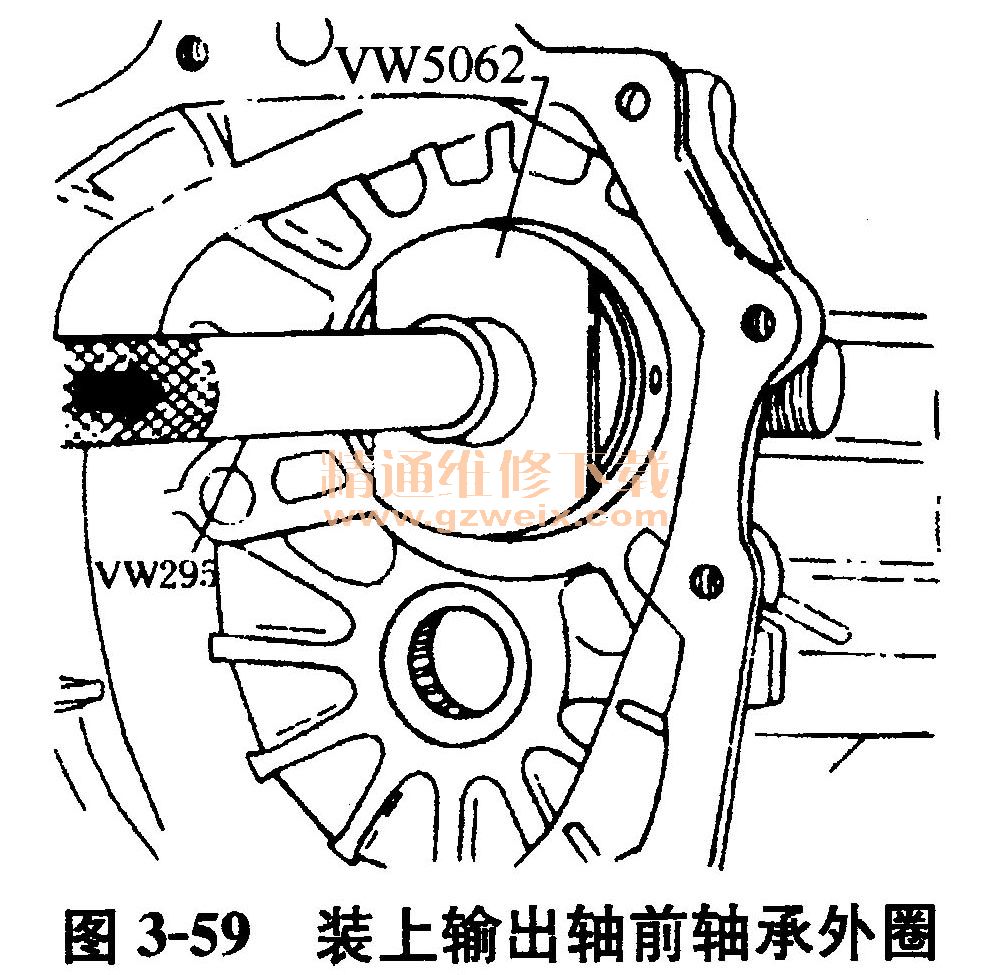

    14装上输出轴前轴承的外圈,如图3-59所示。在装上输出轴前轴承外圈时,注意要将外圈上的小孔与壳体上的小孔对准。

    15装上输出轴前轴承外圈的固定圆柱销并封住(圆柱销不应全部插入,头部应凸出壳体大约3. 0mm)
    16计算出输出轴调整垫片的厚度。
    17计算出主减速器主动齿轮两处调整垫片的厚度。
    18装上有成套齿轮的变速器轴承支座。装上变速器后盖。
    19装上放油螺塞,给变速器加上油。装上注油螺塞,用25N·m的力矩拧紧。
    (2)变速器后盖的拆装

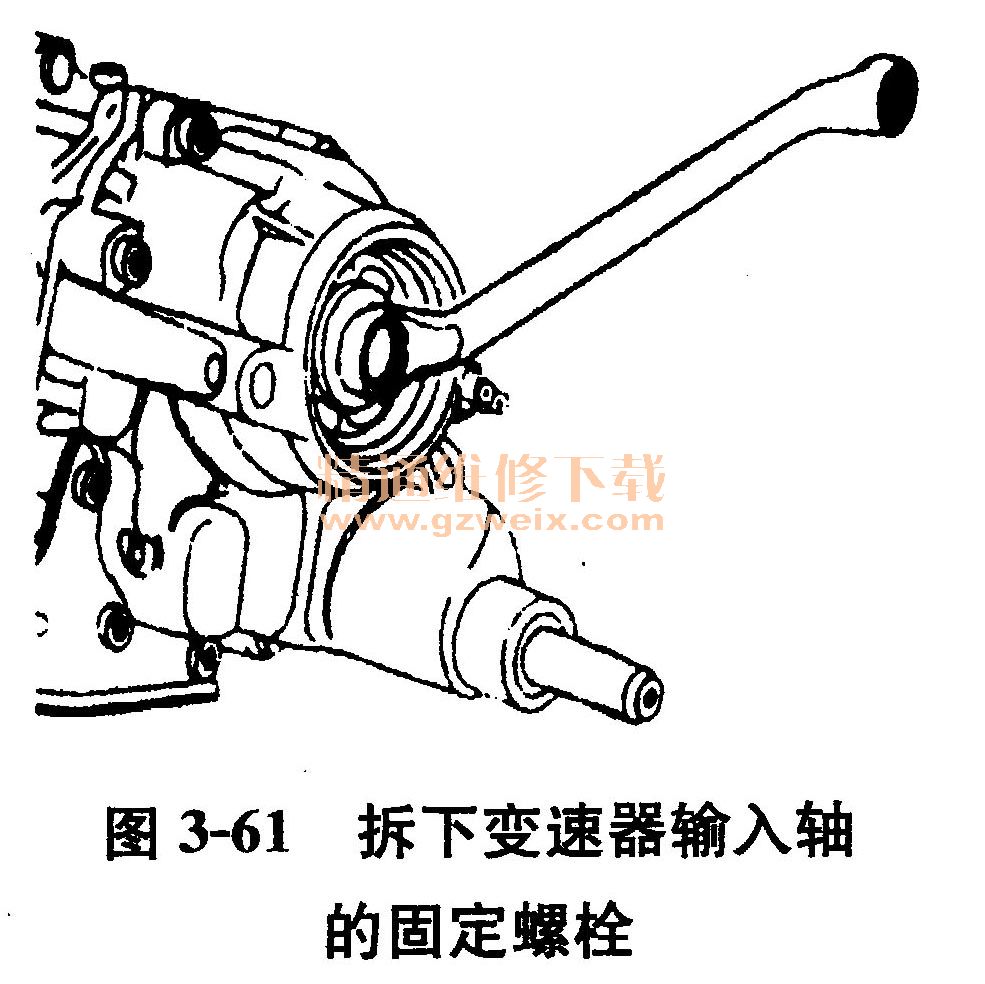

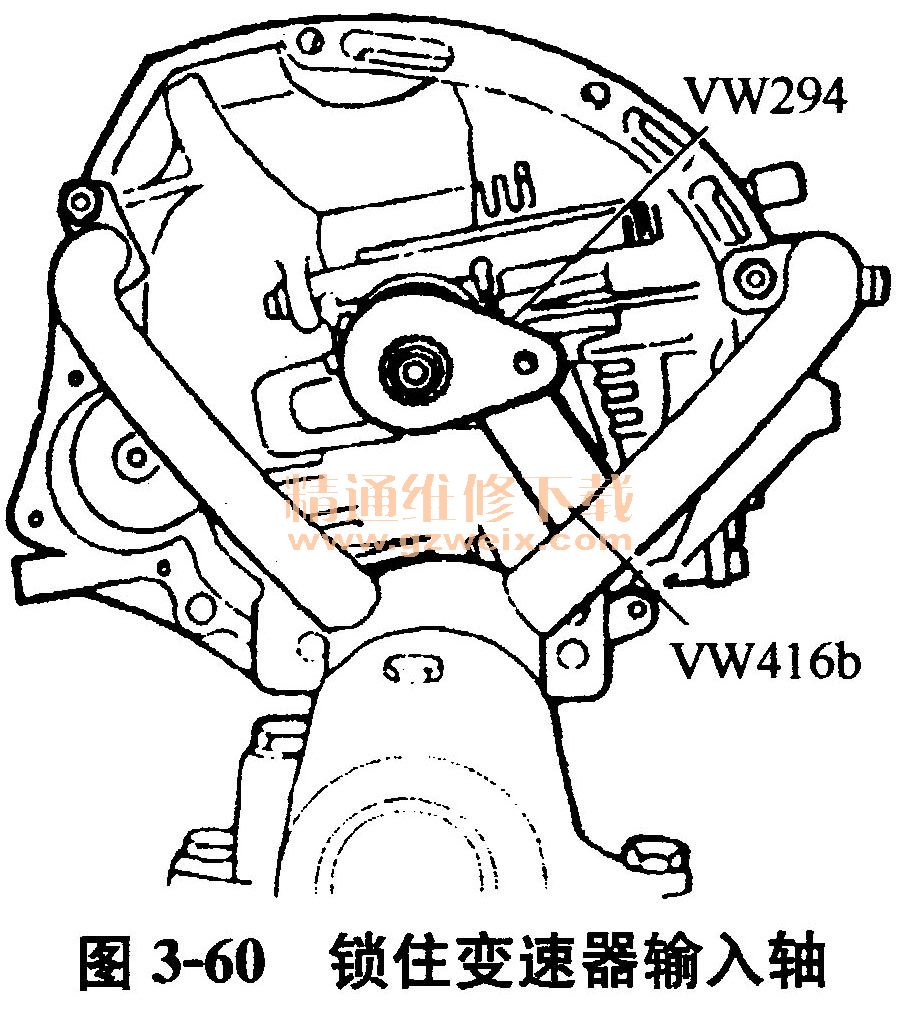

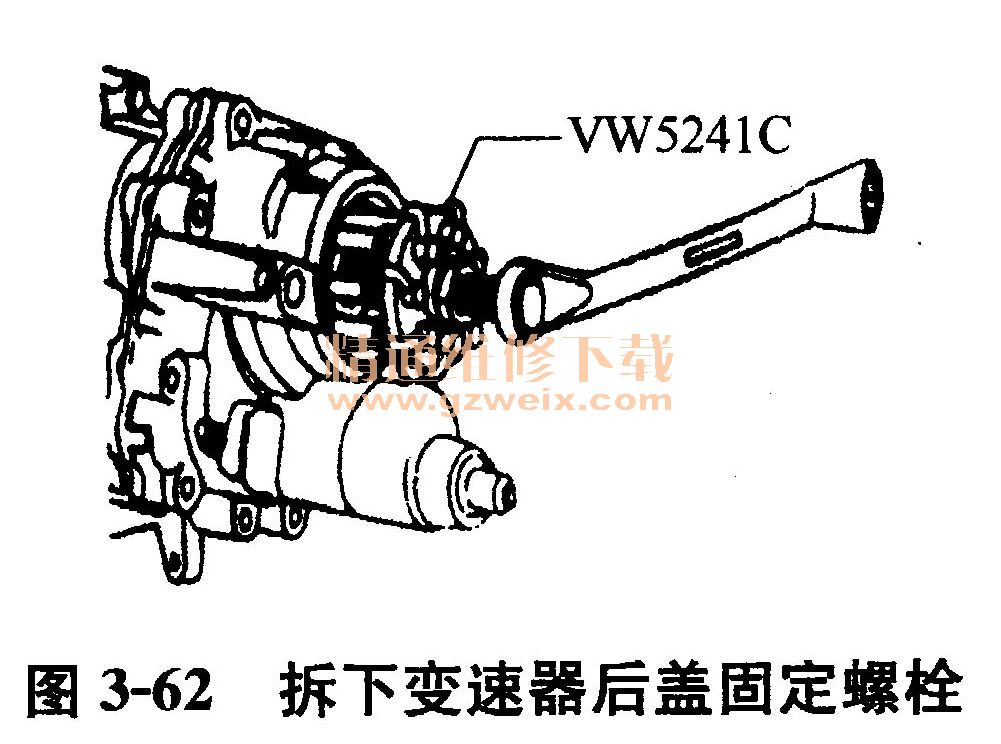

    ①变速器后盖的拆卸卸下变速器和将其固定在支架上,将变速器的油放空,拆下后轴承盖(一经拆卸就应更换)。锁住输入轴,如图3-60所示。拆下输入轴的固定螺栓,如图3-61所示。拆下变速器后盖的固定螺栓,取下后盖,如图3-62所示。如有轴承防护罩,需小心取下,并重新装在轴承上。





    ②变速器后盖的安装在变速器轴承支座和后盖之间装上新的衬垫。将罩盖放在适当位置,插进带螺母的螺旋销A (M10mmX 70mm),旋紧螺母,直至罩盖完全顶在变速器上,如图3-63所示。拆下螺旋销,装上输入轴的固定螺栓,用45N·m的力矩旋紧。装上轴承支座和后盖的连接螺栓,用25N·m的力矩旋紧螺栓。
