（3）输入轴后轴承的更换
    ①拆卸变速器，将油全部放空。
    ②拆下变速器后盖，再拆下后盖内换档杆的密封圈。
    ③拆下内换档杆的衬套，如图3-64所示。

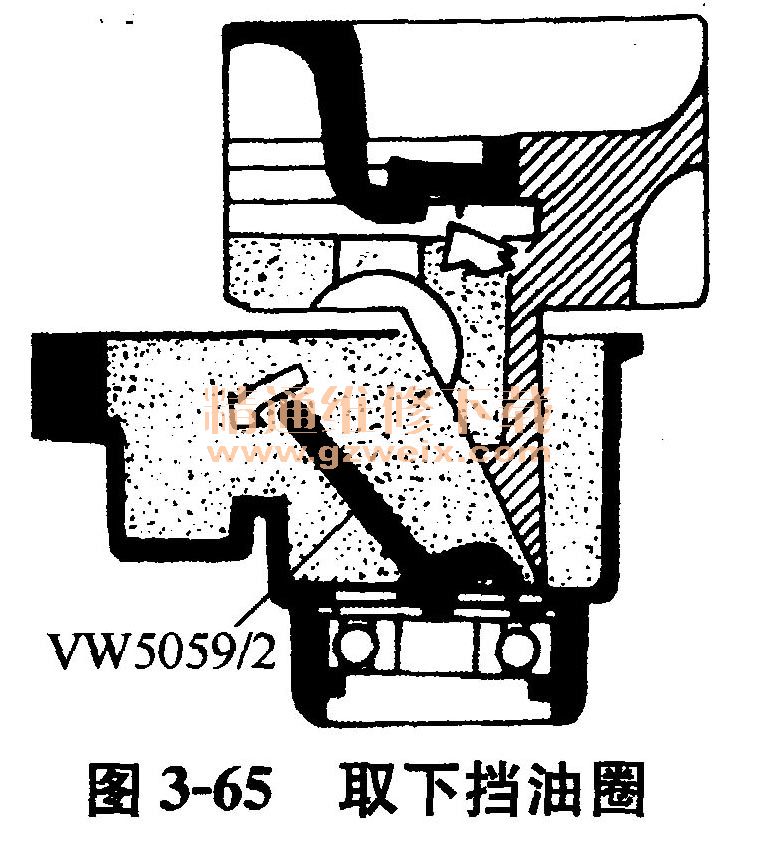

    ④如图3-65所示，取下挡油圈，如有必要可用水泵钳帮助拆卸。

    ⑤拆下锁环及输入轴的后轴承，如图3-66所示。

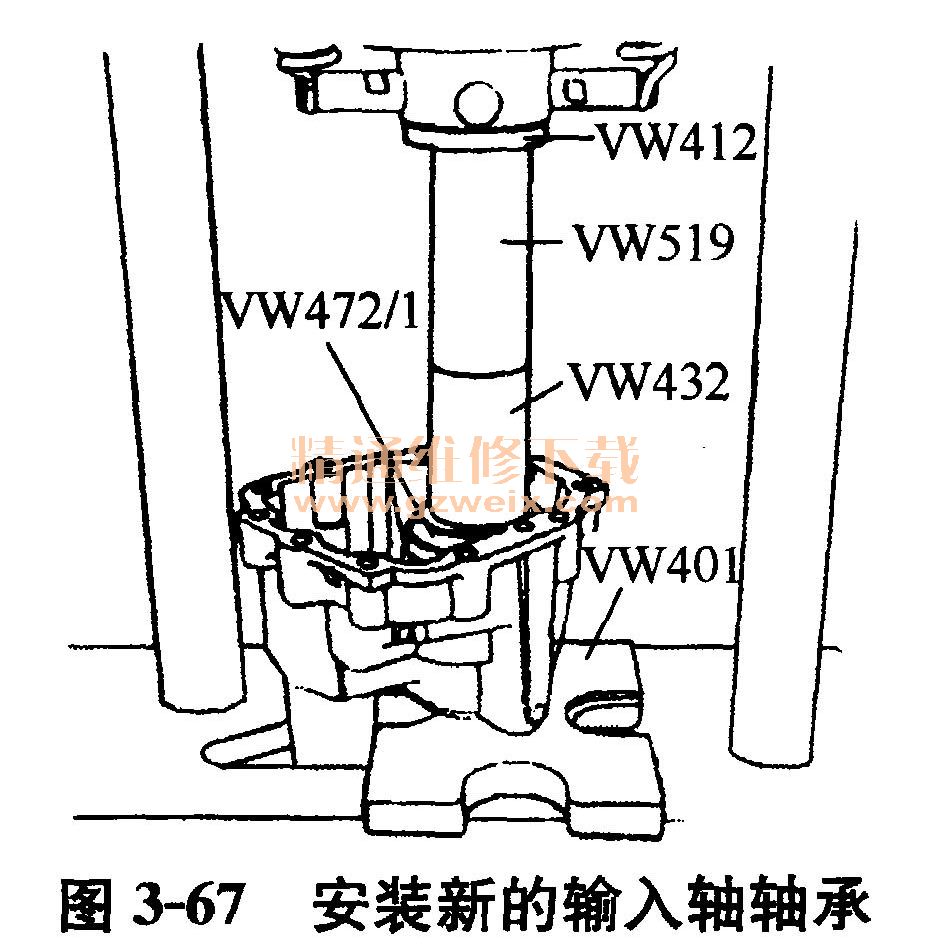

    ⑥将输入轴轴承装在新的后盖上，如图3-67所示。

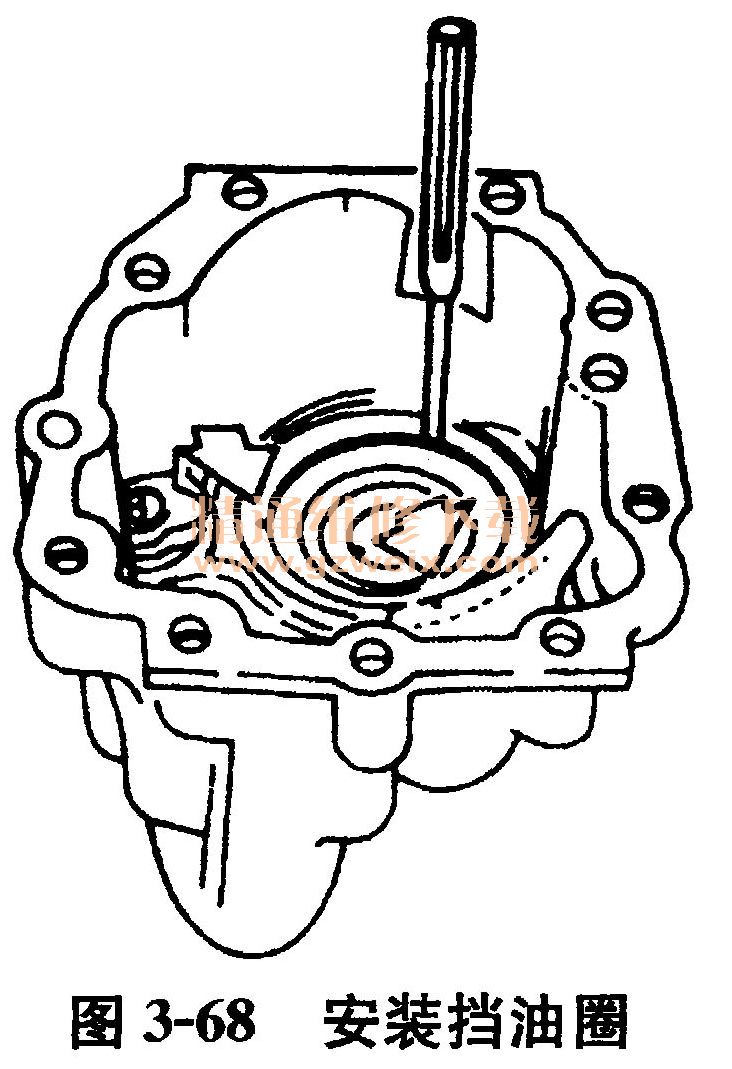

    ⑦装上锁环及新的挡油圈，如图3-68所示。挡油圈一经拆卸就应更换，在箭头所指的部位冲压将其固定。

    ⑧装上内换档杆的衬套，装上衬套的密封圈。
    （4）变速器轴承支座的更换
    ①拆下变速器后盖。
    ②拆下一档和二档拨叉的锁销，接着把拨叉向左转动。

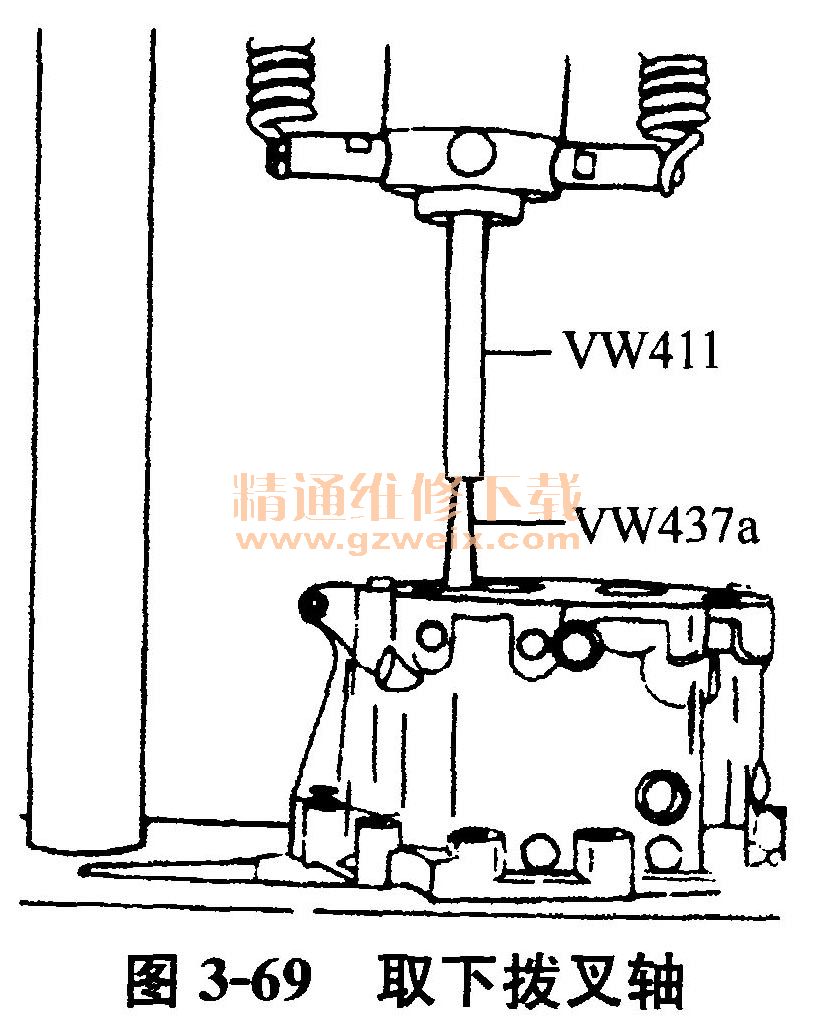

    ③挂入二档，边转边拉下拨叉轴，如图3-69所示。

    ④取下一档和二档的拨叉。
    ⑤取出锁销，取下拨叉轴和五档齿轮的套管。

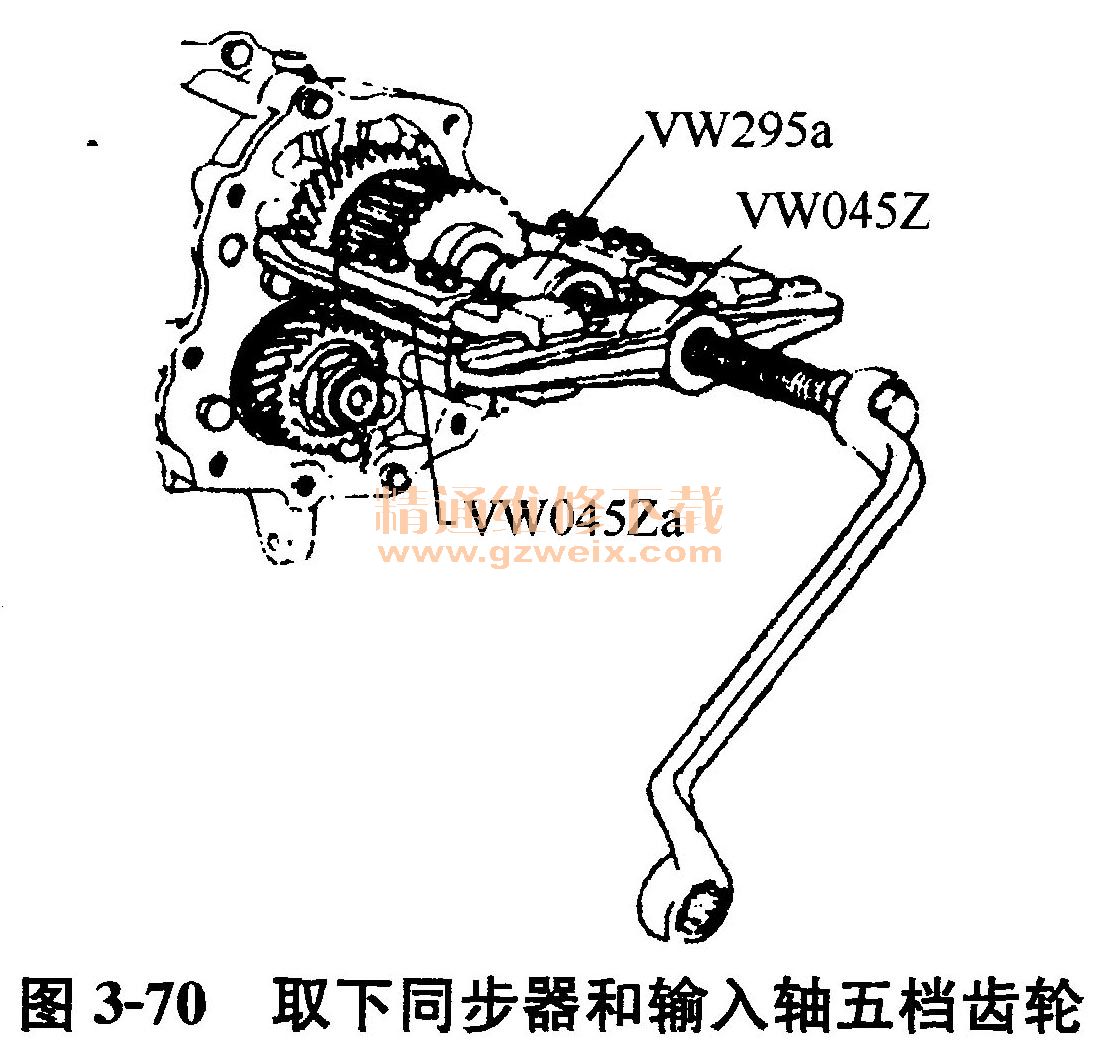

    ⑥取下同步器和输入轴的五档齿轮，如图3-70所示。

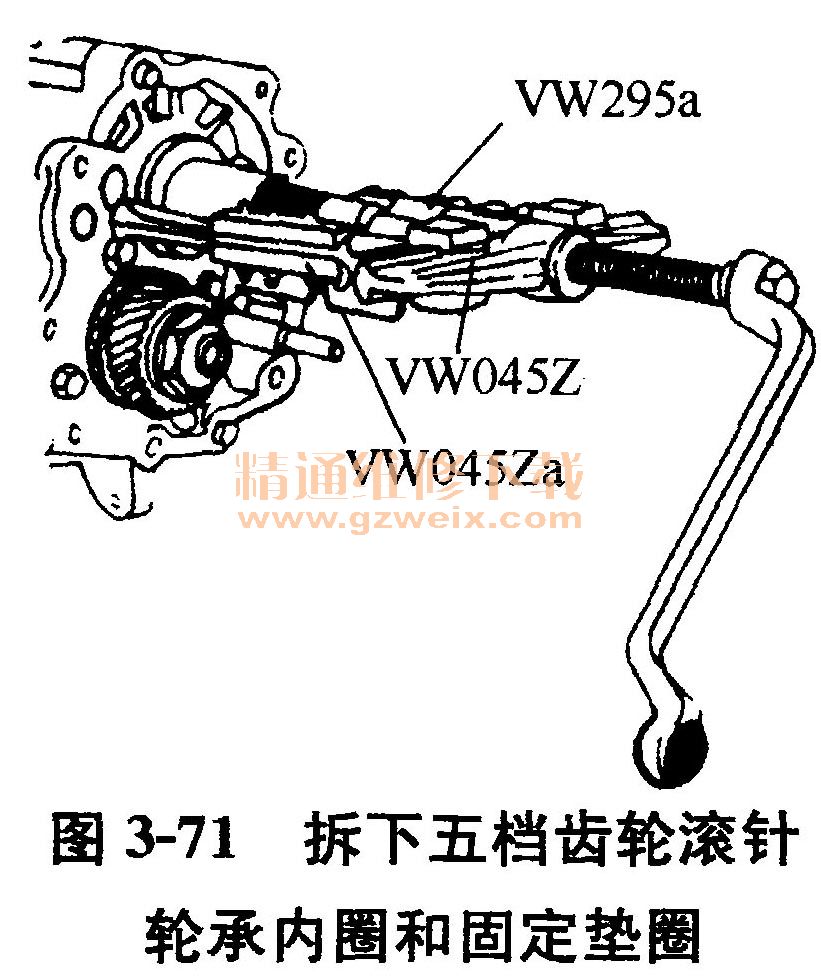

    ⑦拆下五档齿轮滚针轴承内圈和固定垫圈，如图3-71所示。

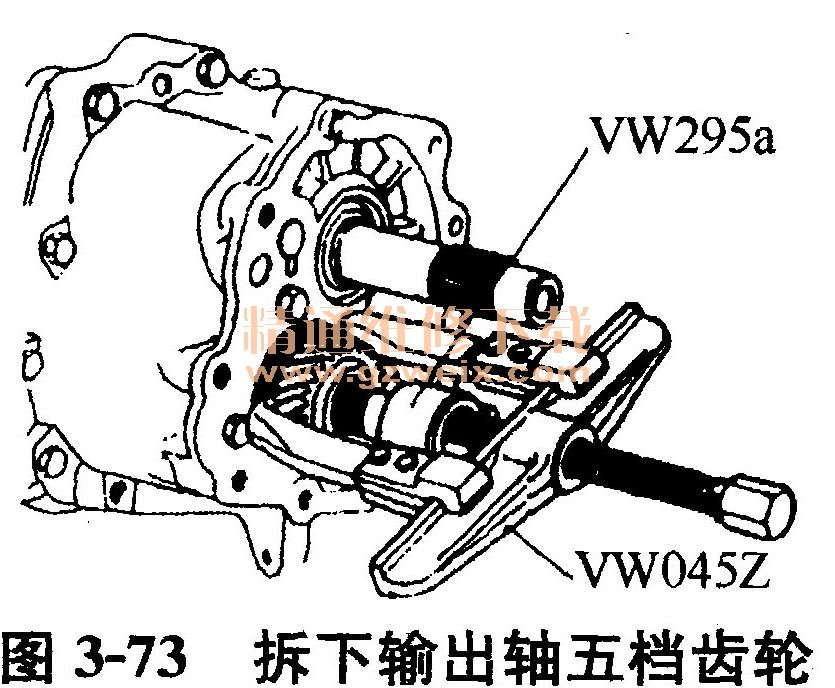

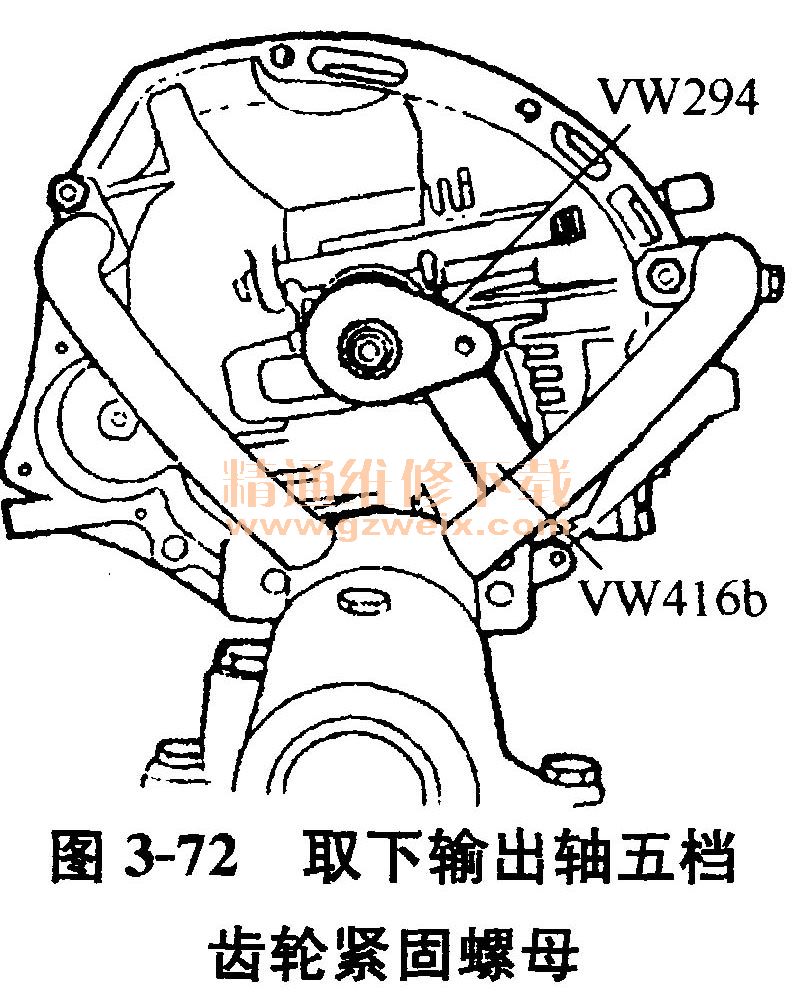

    ⑧挂上一档，锁住输入轴，取下输出轴的五档齿轮紧固螺母，如图3-72所示。拆下五档齿轮。如图3-73所示。

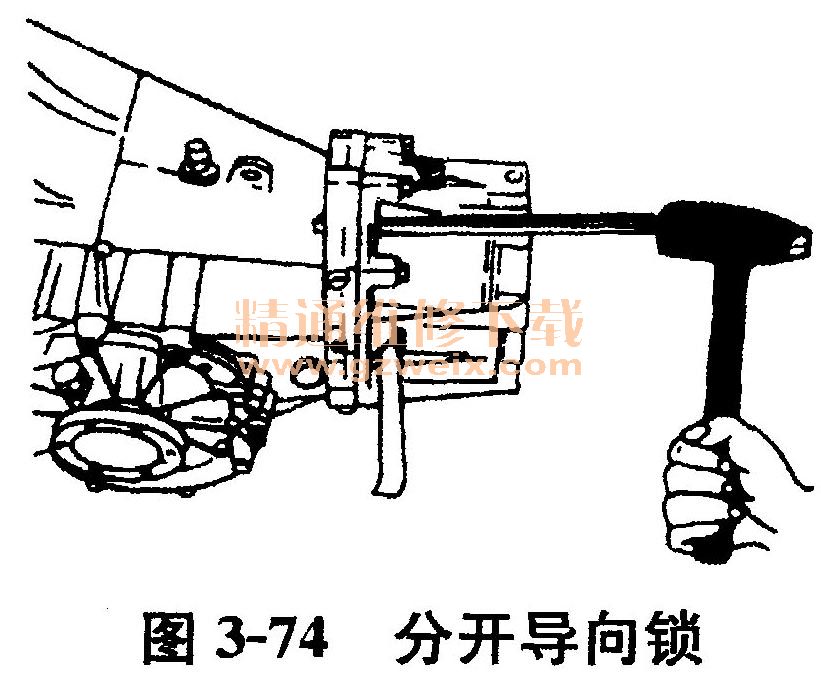

    ⑨分开导向锁（不用取下），如图3-74所示。拆下轴承支座。

    ⑩取下三档和四档拨叉的锁销和拨叉轴。
