    第二节发电机的拆装与维护
    一、发电机的拆卸和安装
    用专用扳手固定发电机V形带轮,旋下紧固螺母,发电机即可拆下,如图7-4所示。

    安装发电机时可按拆卸相反的顺序进行。
    二、发电机的分解
    ①拆下前端盖连接螺栓,分解前端盖、带轮、转子、后端盖、调压器。
    ②拆下定子绕组端头,从后端盖上取出定子。
    ③拆下电刷架,取出电刷调压器总成、二极管、整流器及电容器
    ④拆下带轮固定螺母,取下带轮、半圆键、风扇、轴套,使转子和前端盖分离。
    三、发电机及调节器的使用与维护
    ①要定期对发电机进行维护。维护时不必拆开前后端盖,仅需拆下防护罩便可更换电刷等易损件;并对整流元件、电容器、调节器等零部件进行检查和必要的测试。
    ②蓄电池的搭铁极性必须与交流发电机的极性相一致,都是负板搭铁。否则蓄电池将通过发电机的硅二极管大量放电,烧坏二极管。
    ③发电机运转时,禁止将发电机电枢接线柱与搭铁接线柱短路,检查发电机是否发电。否则会使二极管烧坏或烧坏熔丝及线路。
    ④蓄电池正极与发电机正极之间线路的连接要牢固可靠。在发电机高速运转时,如果充电线路突然断开,会因电压过高而击穿二极管或损坏其他电子元件。

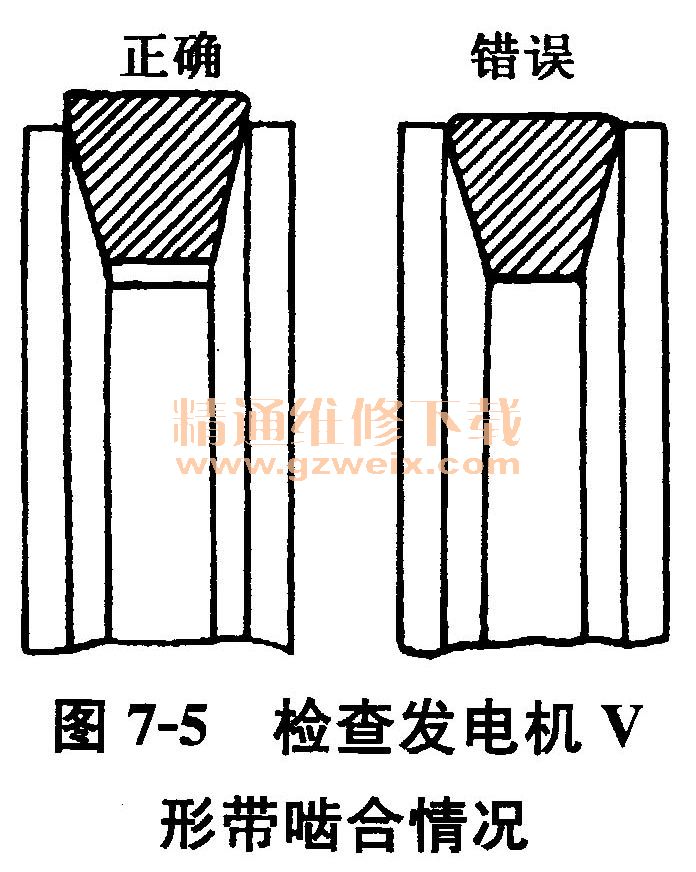

    ⑤经常检查发电机V形带的张紧程度和损坏程度,发电机V形带与带轮的啮合情况(如图7-5所示)。发电机的动力是由发动机通过V形带传递的,当V形带工作不正常时,会影响发电机正常工作,使用中听到V形带发出啸叫声时,应对V形带进行检查。

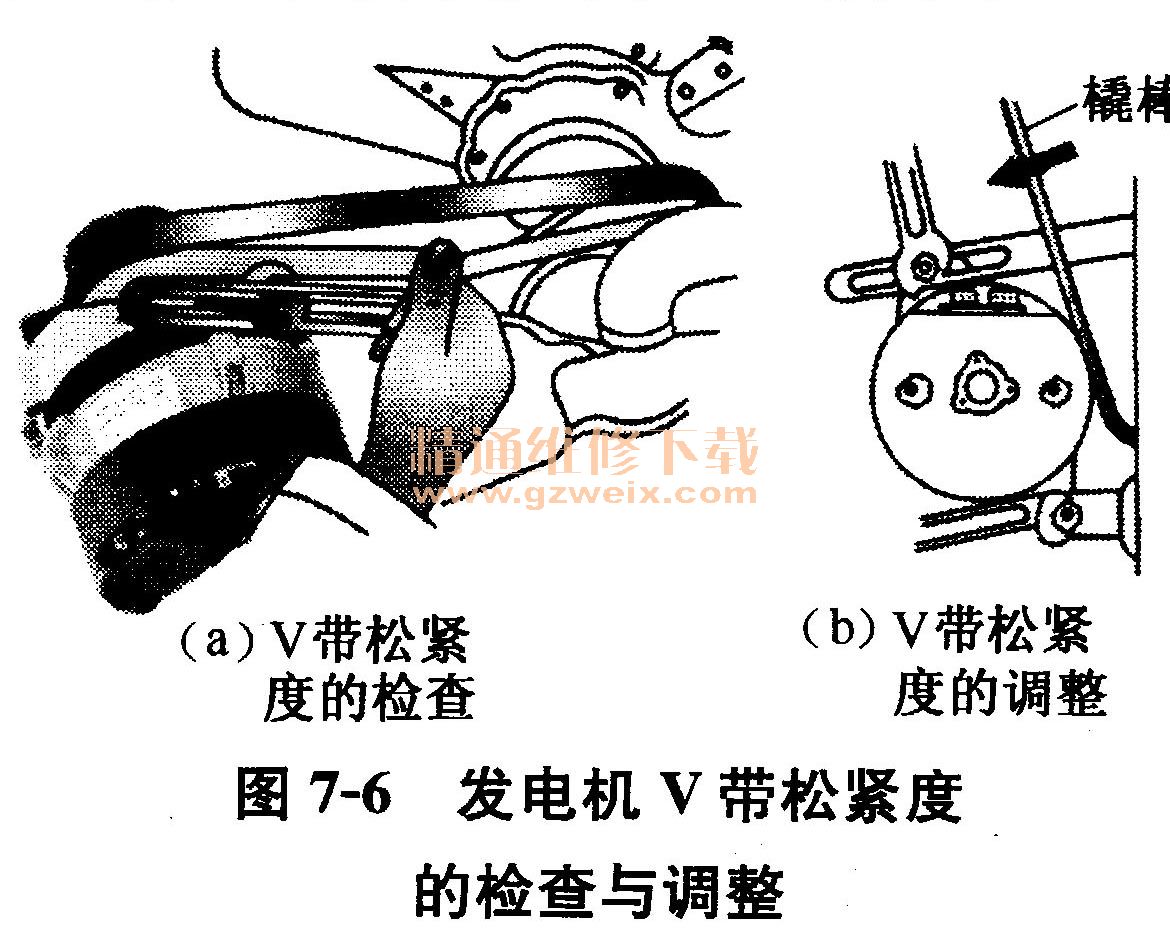

    发电机V带松紧度的检查方法是:如图7-6a所示,用拇指在冷却液泵带轮与张紧轮或张二紧轮与发电机带轮的中央部位,施加100N左右的压力,其V带的合适挠度:新带应为2mm,旧带应为5 mm。如不符合规定应进行调整,调整方法如图7-6b所示。

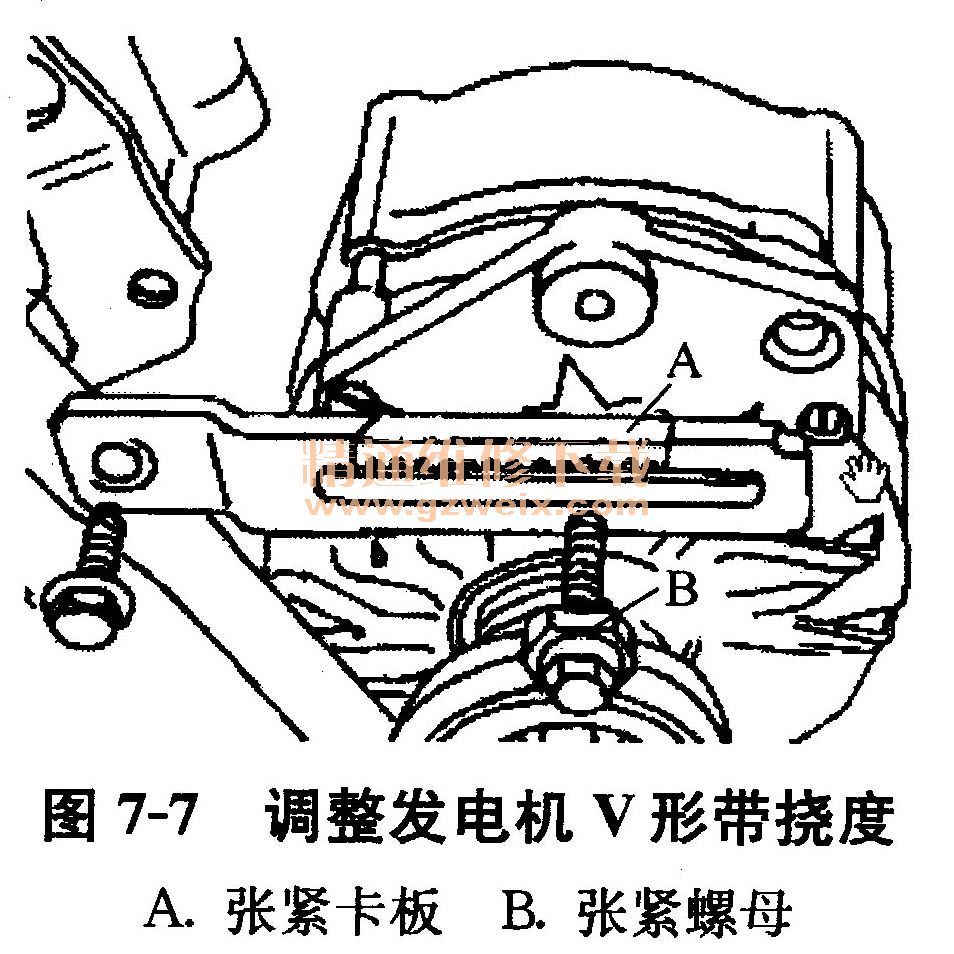

    发电机V形带挠度的调整如图7-7所示,拧松张紧卡板A和发电机上的所有紧固螺栓(至少松开一圈,紧固螺栓松开后,发电机靠自重倒向一侧),用扭力扳手转动张紧螺母B使V形带挠度符合规定数值(新带需要8N .m,旧带需要4N·m),然后用35N·m力矩拧紧张紧螺母B上的紧固螺栓将张紧螺栓紧固,用20N·m的力矩将支架紧固在气缸盖吊耳上。

    第三节 起动机的拆装与维护

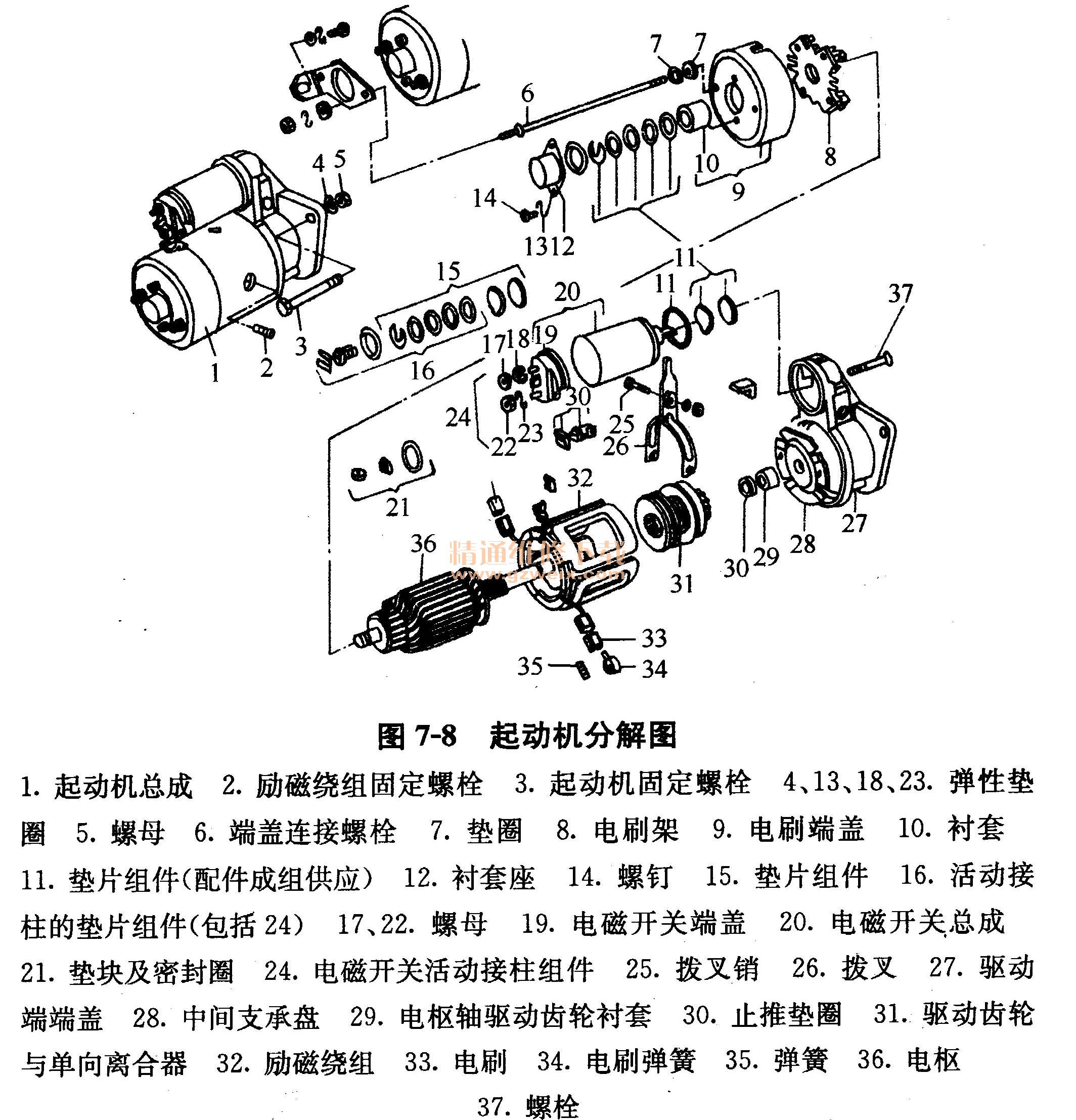

    起动机的分解图,如图7-8所示。

    一、起动机的拆卸和安装
拆卸起动机时,应首先拆下蓄电池搭铁线,然后再拆下起动机的各连接线。
    起动机通过安装支架与发动机相连。安装时先将支架套在起动机上,装上垫片、弹簧垫和螺母(M5),并用力旋紧,然后将支架连同起动机一起装在发动机上。
    检查起动机的外壳两个螺栓(M5)是否能在支架槽孔中活动,必要时用锉刀加工,调整起动机到最佳位置,最后以20N·m的力矩拧紧紧固螺母。

    二、起动机的分解与组装
    1.起动机的分解

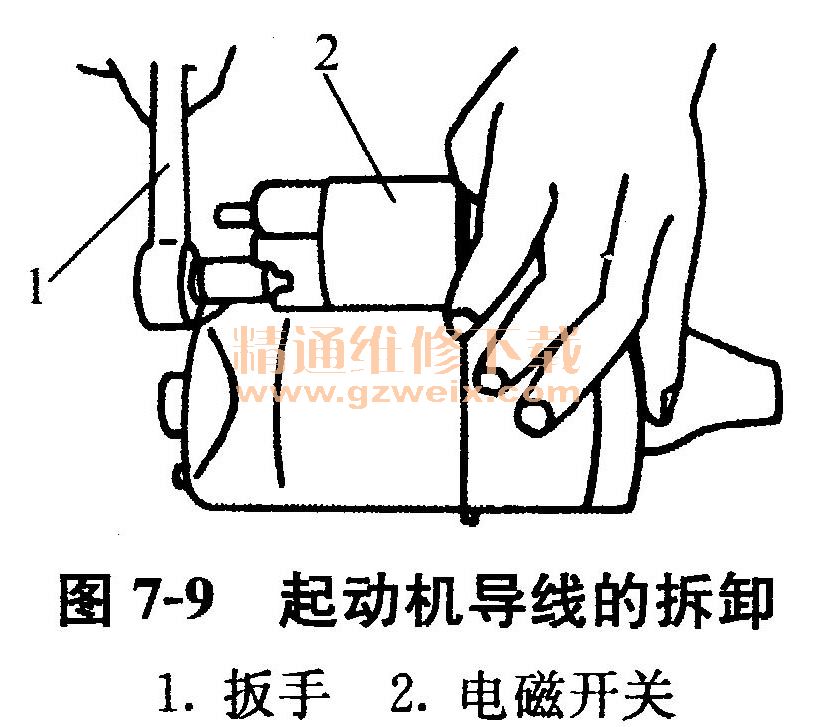

    ①如图7-9所示,用扳手旋下电磁开关的接线柱“30”及“50”的螺母,取下导线。

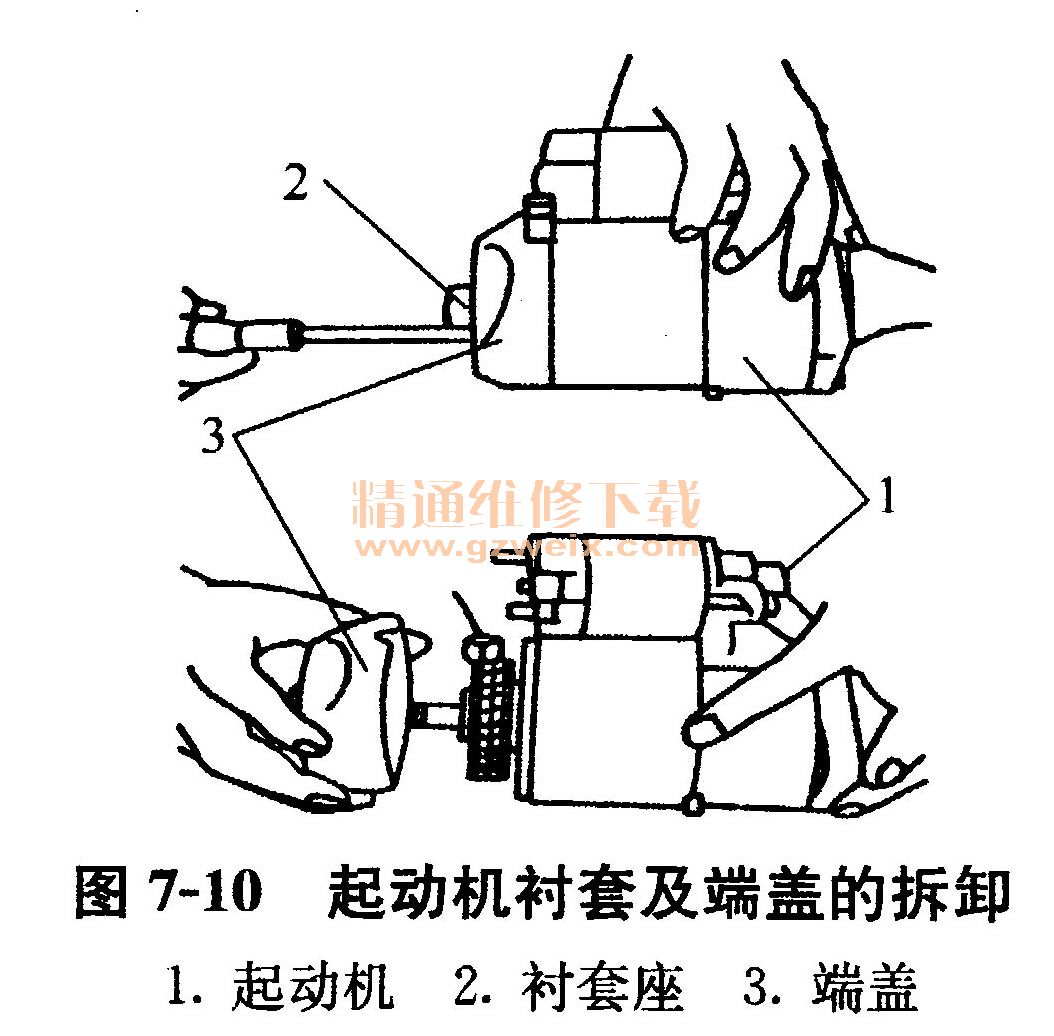

    ②如图7-10所示,旋下起动机贯穿螺钉和衬套螺钉,取下衬套座和端盖,取出垫片组件和衬套。

    ③如图7-11所示,用尖嘴钳将电刷弹簧抬起,拆下电刷架及电刷。

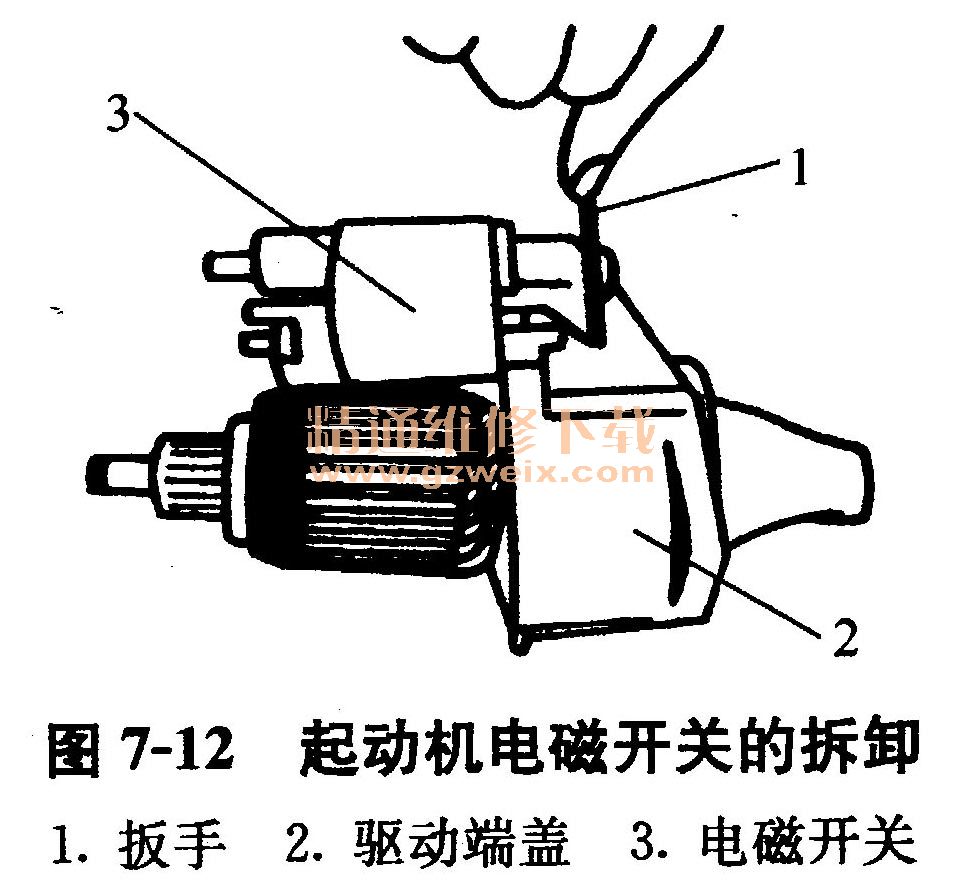

    ④如图7-12所示,取下励磁绕组后,用扳手旋下螺栓,从驱动端端盖上取下电磁开关总成。

    ⑤如图7-13所示,在取出转子后,从端盖上取下传动叉,然后取出驱动齿轮与单向离合器,再取出驱动齿轮端衬套。

    2.起动机的组装
    起动机的组装可按起动机的分解相反顺序进行,但应注意以下事项:
    ①安装时,衬套中应涂上润滑脂。

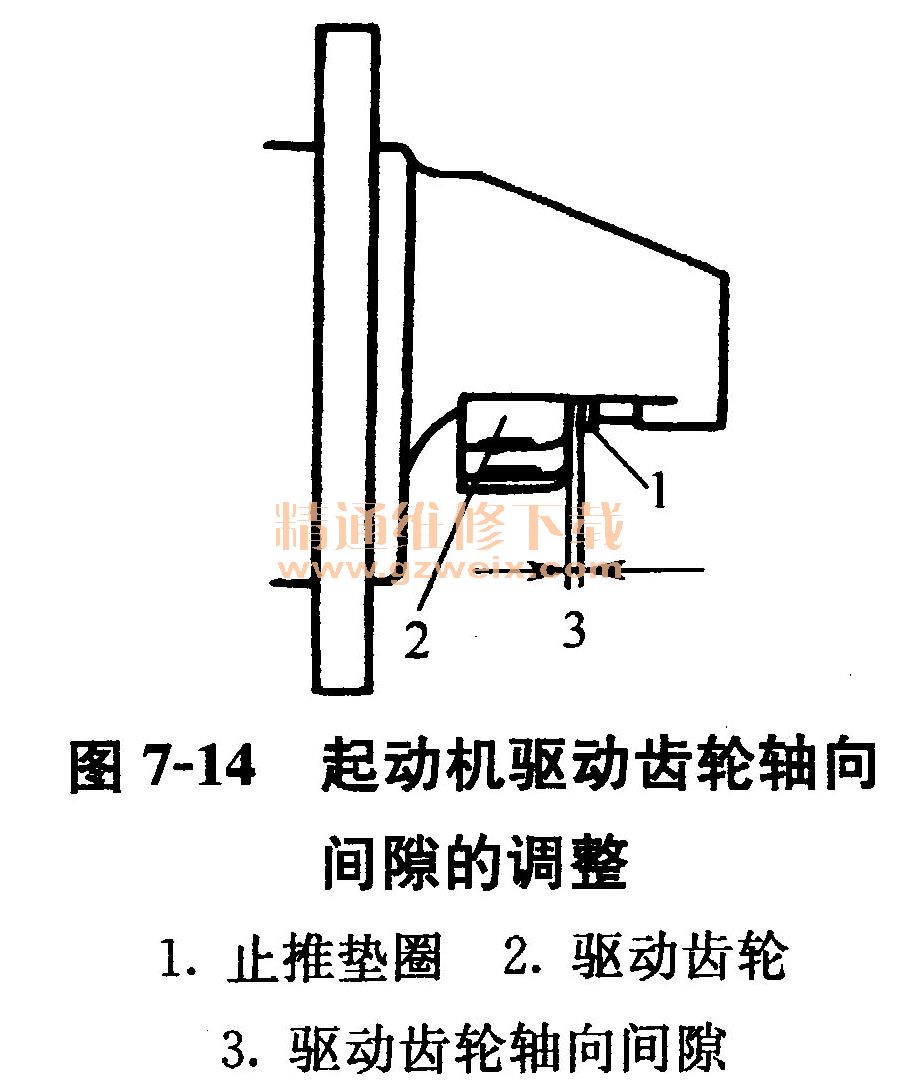

    ②如图7-14所示,用止推垫圈调整驱动齿轮的轴向间隙(推到极限位置),标准值为0. 3~1. 5mm。
