27．什么是冷却液温度传感器？作用是什么？冷却液温度传感器的特性是什么？

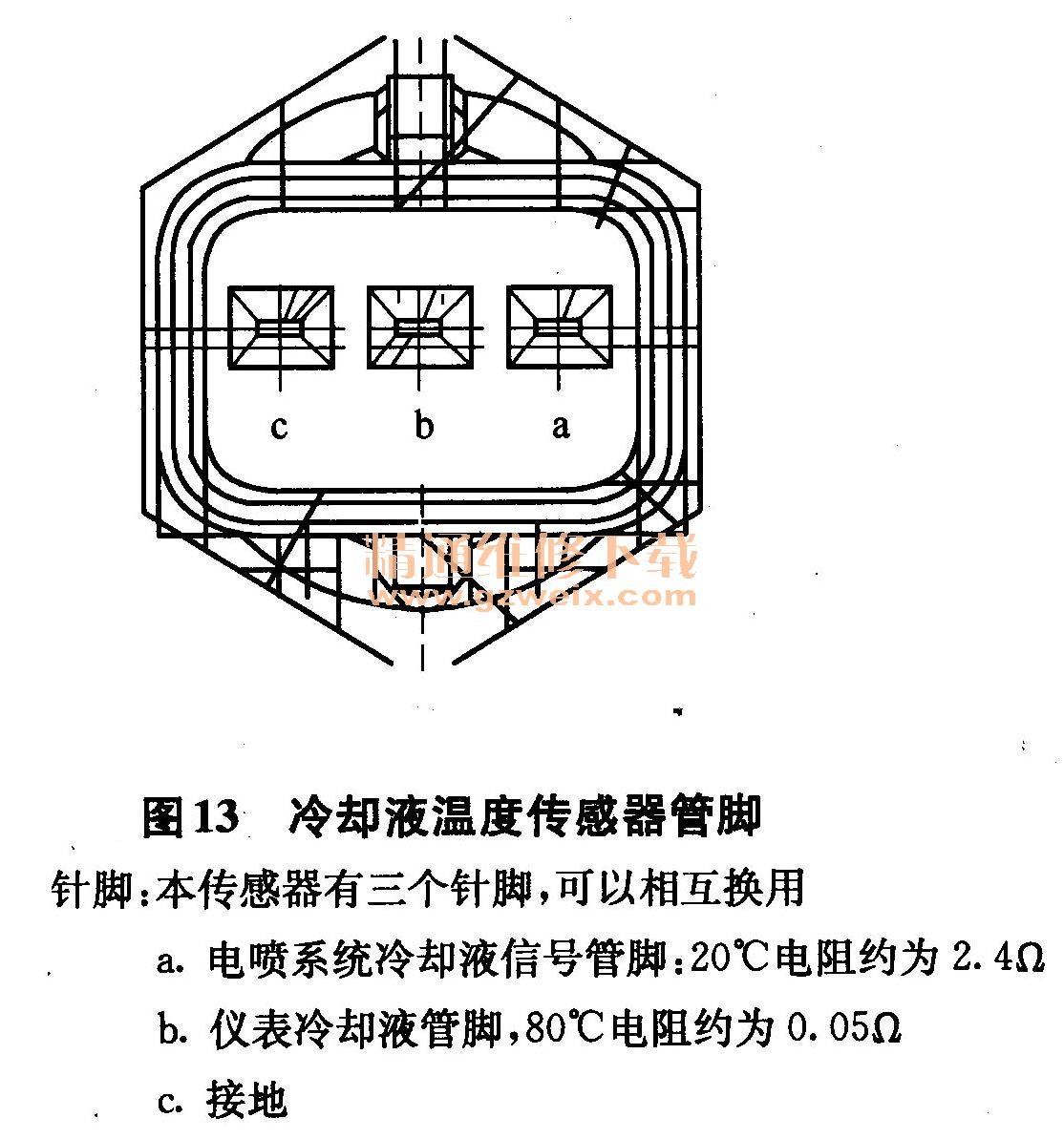

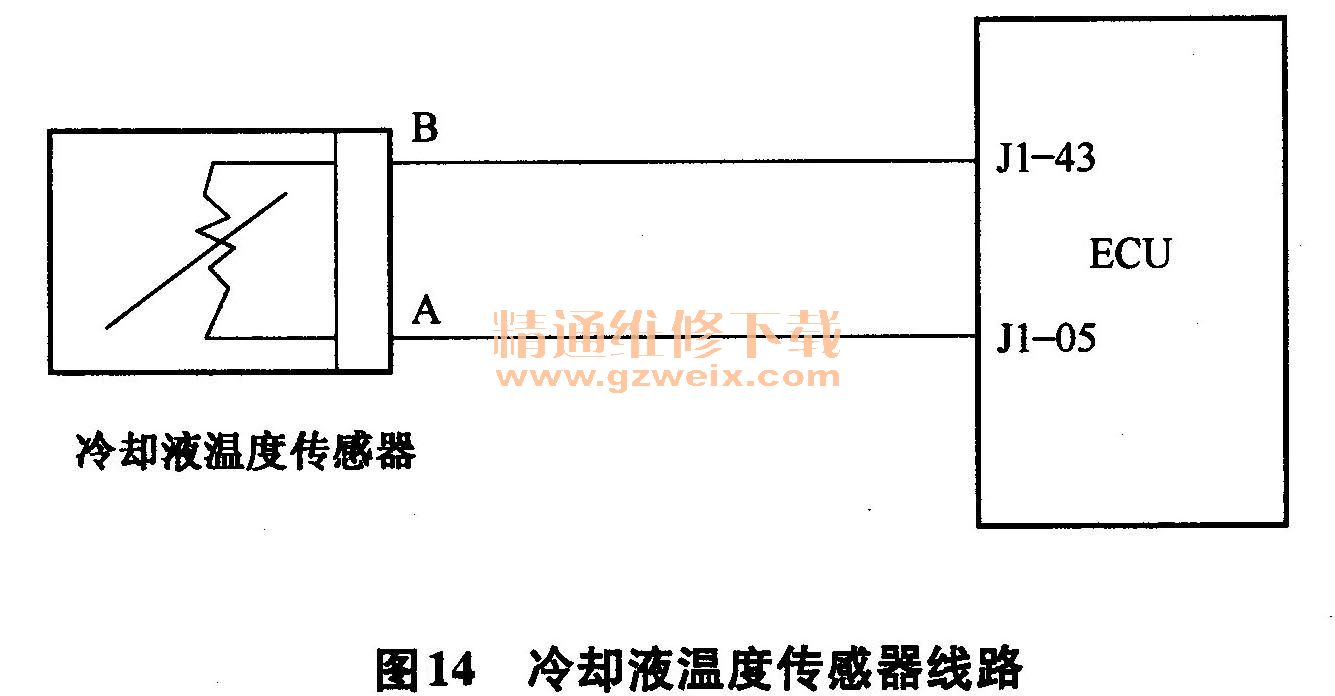

    （1）冷却温度传感器及作用：发动机的热状态表明燃油雾化状况，对混合气混合质量和混合浓度影响很大，无论发动机是冷态还是热态，对起动影响都很大。在严寒的冬季冷起动时，除受机油牌号、变速器油的赫度影响外，冷却液的温度影响也很大。为此，必须随时自动调节喷油量，以适应实际温度对混合气浓度的影响。冷却液温度传感器就是据此而设计的。它由对温度十分敏感的热敏电阻构成。热敏电阻是负温度系数，温度越低，电阻越大，温度越高，电阻越小。因 ECU内部恒电源向冷却液温度传感器输送一个恒电流，从电阻阻值X恒电流值＝电压来看，温度高时，信号电压越大，反之越小，喷油量及点火提前角随之变化。水温传感器的特性曲线如图15所示。从图可知，水温越高，喷油量越少，使混合气浓度越小，水温达到发动机正常温度时，如在80℃～95℃以上时，喷油量很少，此时，随着温度增高，喷油量几乎不变，对混合气空燃比的影响微乎其微。总之，水温传感器主要用于起动及暖机、怠速补偿供油即供给喷油增量，也用于正常水温状况的点火修正及喷油脉宽。图13表示冷却液温度传感器信号管脚、图14表示冷却液温度传感器线路图。

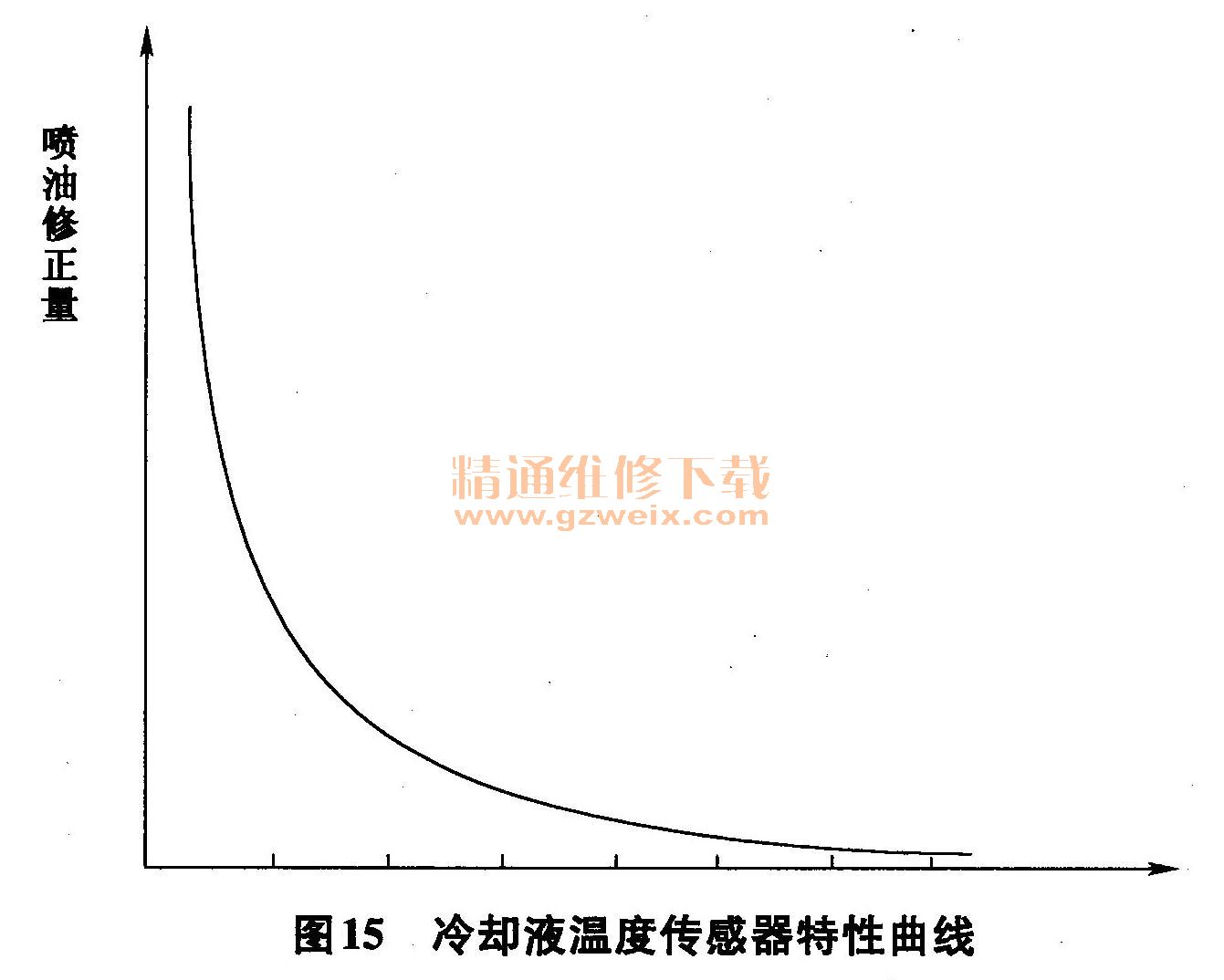

 （2）特性曲线：图15、表1表示水温传感器特性曲线。
