61．电动燃油泵的构造是什么？工作原理又是什么？

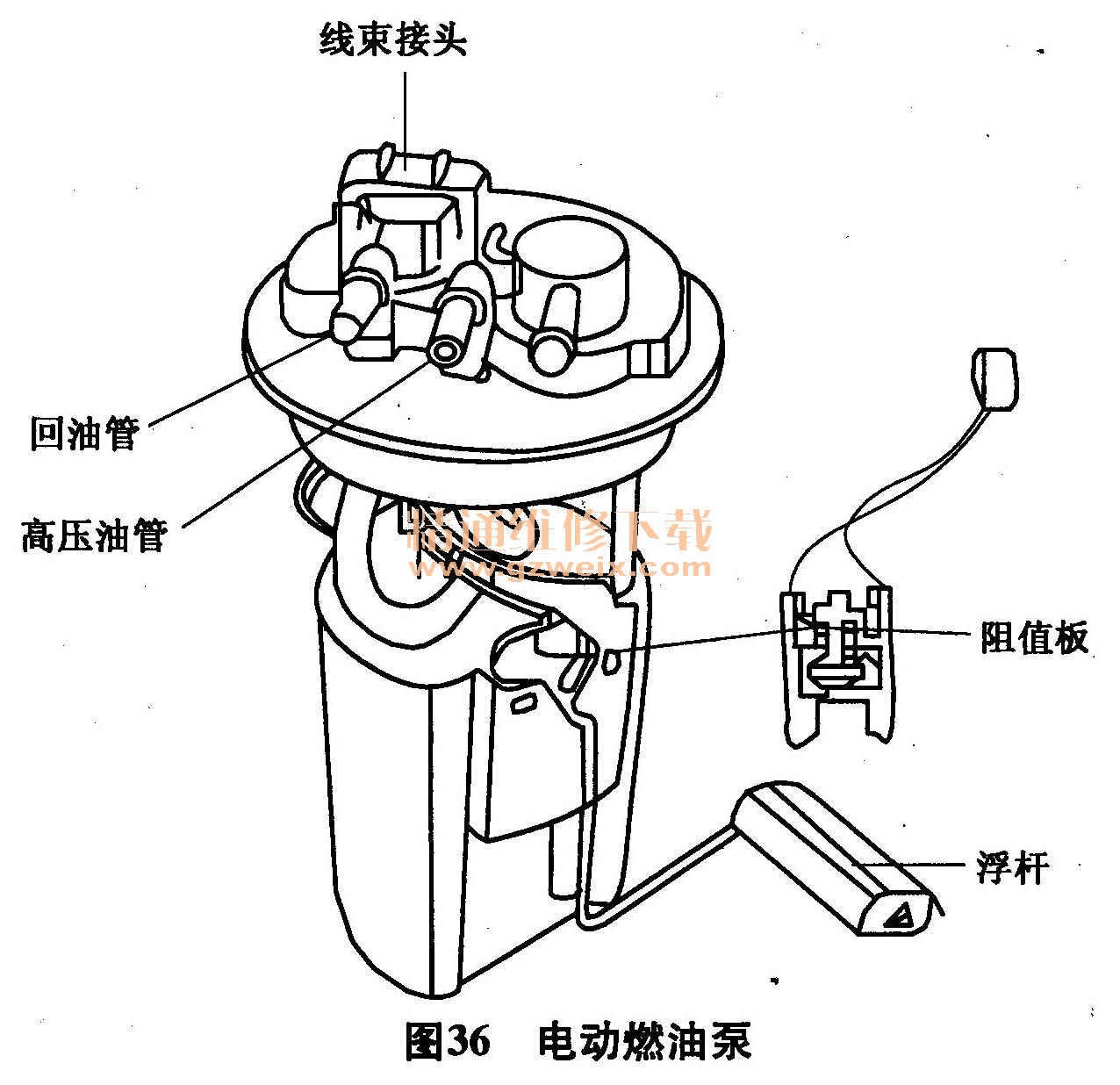

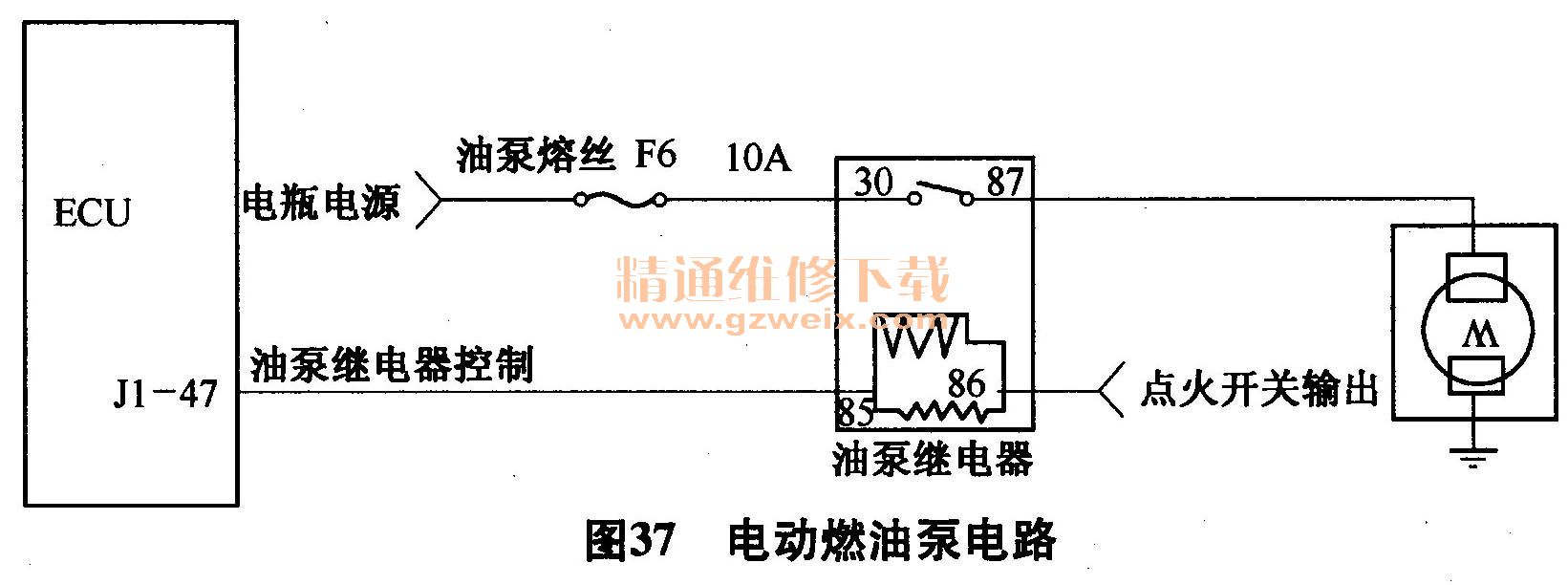

    电动燃油泵是由燃油泵端盖、电动机、叶片、单向阀、电源插接件、卸荷阀组成。（见图36、图37）。

当点火开关位于起动位置时，起动信号立即传给ECU。ECU立即控制燃油泵继电器，继电器触点吸合，使电机工作而泵油，如仅将点火开关置于ON位置，则燃油泵工作1s后就停止。此时，只把燃油泵入供油系统，供起动发动机用。一般而言，由于有单向阀，油不可倒流入油箱。由于有卸荷阀，只有在汽油压力大于350kPa时，卸荷阀才打开，多余燃油流回油箱，否则，此阀关闭，这样就控制了总管内油有一定压力，使燃油压力保持在300～350kPa。

    62.燃油泵故障诊断方法是什么？
    （1）听燃油泵工作状况：接通点火开关，但不起动，如能听到油泵工作1s后就停止，说明油泵电路状态良好。（2）燃油泵电路检查：断开点火开关，拆下燃油泵继电器，用跨接线将继电器的插接件插孔a与b连接起来，然后，接通点火开关并倾听电动燃油泵是否有工作时的声音，如是这样，说明燃油泵良好，如不是，说明B/R或B或P线断路或短路或燃油泵有故障。
    （3）燃油泵继电检查：用万用表测量c和d，确定B/W或P/B是否断路或短路，如此线路良好，则应用一个已知良好的ECU测试检查。如线与ECU良好，则说明燃油泵继电器有故障。

    63.燃油滤清器结构和功用是什么？
    燃油滤清器的滤芯有多种类型，如有纸质、金属网式、多微孔陶瓷式，一般是纸质式，外壳有金属，有尼龙式等。汽油流经汽油滤清器滤芯时，就可将杂质和水分挡住，使进入燃油导轨内的油纯净。否则，杂质将堵塞喷油器小孔或卡死针阀，水分进入缸孔内燃烧时，使燃烧恶化，造成动力下降。
